Изолятор цифровой 2-х канальный
У поставщика
ПроизводительMORNSUN
КатегорияДрайверы изоляторов шин данных
У поставщиков
9 726 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 39
В наличии:9 044 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,10 |
Склад 13
В наличии:682 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,89 |
| от 115 | 14,20 |
| от 229 | 12,81 |
| от 458 | 11,75 |
| от 916 | 10,97 |
Описание

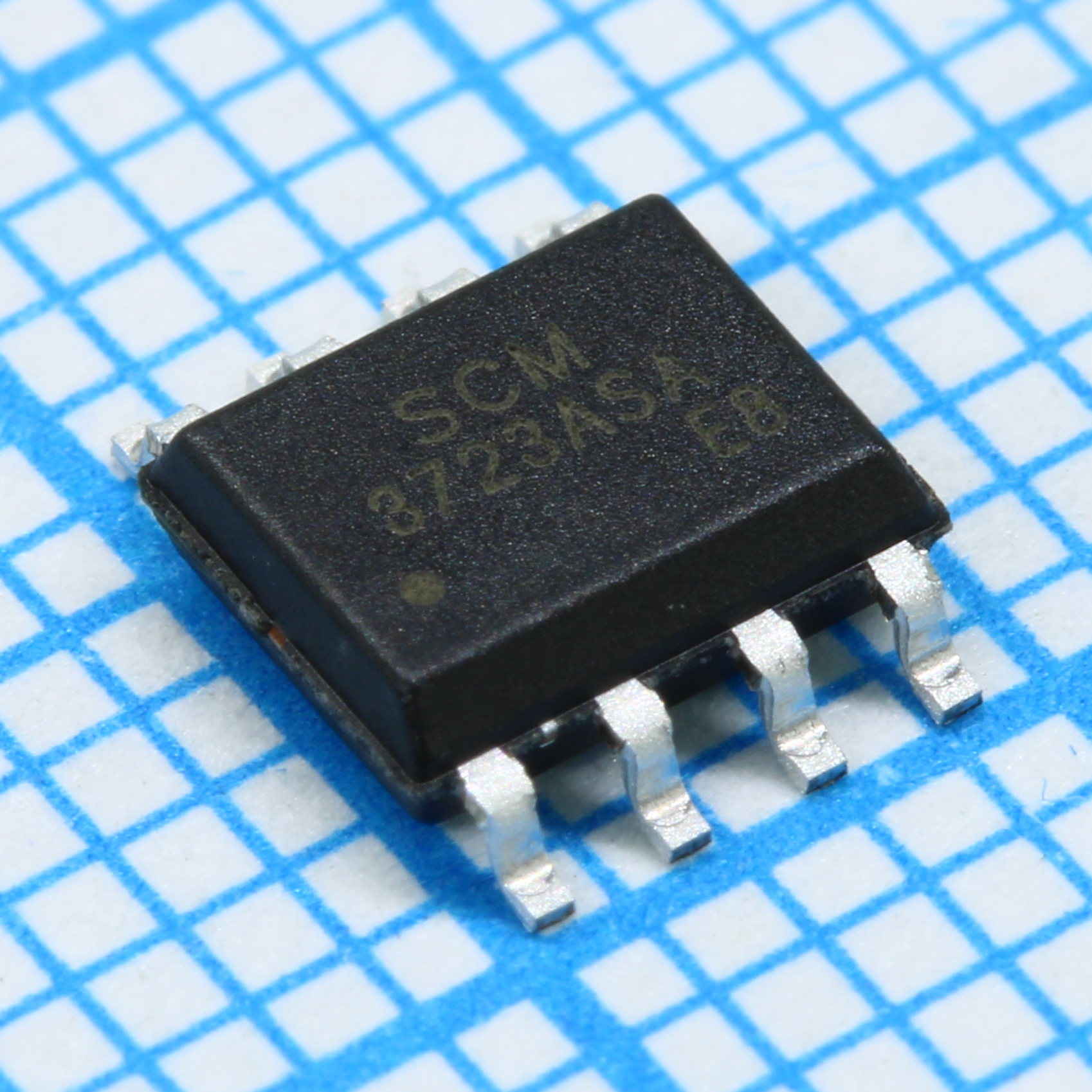

Цифровой изолятор MORNSUN SCM3723ASA с двумя независимыми каналами связи. Выполнен в компактном корпусе SOIC8, поставляется на ленте в катушке. Обеспечивает надежную гальваническую развязку сигналов. Применяется в промышленной автоматике, системах управления и интерфейсах связи.
Технические характеристики
| Модель | SCM3723ASA |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Описание | Dual-Channel Digital Isolator |
| Макс. скорость передачи данных | 150Kbps |
| Channel number | 2 |
| Выход по умолчанию | высокий |
| Напр. изоляции | 3000Vrms |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3.0V |
| Мин. длит. импульса | 6.5us |
| Диапазон питания | 3.0V to 5.5V |
| Output channel number | 2 |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150C |
| Темп. перехода мин. | -40C |
| Low level output current | 6mA |
| Propagation delay 5v max | 4.5us |
| Propagation delay 5v typ | 3.0us |
| High level output current | -6mA |
| Макс. раб. темп. | 125C |
| Мин. раб. темп. | -40C |
| Propagation delay 3v3 max | 4.8us |
| Propagation delay 3v3 typ | 3.2us |
| Абс. макс. входное напряжение | -0.5V to VDDx+0.5V |
| Pulse width distortion max | 0.2us |
| Pulse width distortion typ | 0.02us |
| Absolute max output voltage | -0.5V to VDDx+0.5V |
| Макс. напряжение питания | -0.5V to +7.0V |
| Макс. входное низкое напряжение | 0.3*VDDx |
| Мин. Uвх высокого уровня | 0.7*VDDx |
| Описание (англ.) | Dual-Channel Digital Isolators |
| Power consumption per channel | 0.55mA at 150Kbps |
| Common mode transient immunity | 150kV/us typical |
| Absolute max output current per pin | -10mA to +10mA |
| Part to part propagation delay skew max | 0.3us |
| Absolute max common mode transient immunity | -150kV/us to +150kV/us |
| Channel to channel propagation delay skew max | 0.2us |
