Изолятор цифровой 2-х канальный
У поставщика
ПроизводительMORNSUN
КатегорияДрайверы изоляторов шин данных
У поставщиков
23 936 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 39
В наличии:19 588 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,35 |
| от 206 | 16,97 |
| от 345 | 15,62 |
| от 578 | 14,55 |
| от 963 | 13,80 |
Склад 13
В наличии:4 348 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,87 |
| от 62 | 18,12 |
| от 123 | 17,14 |
| от 245 | 15,97 |
| от 490 | 14,93 |
Описание

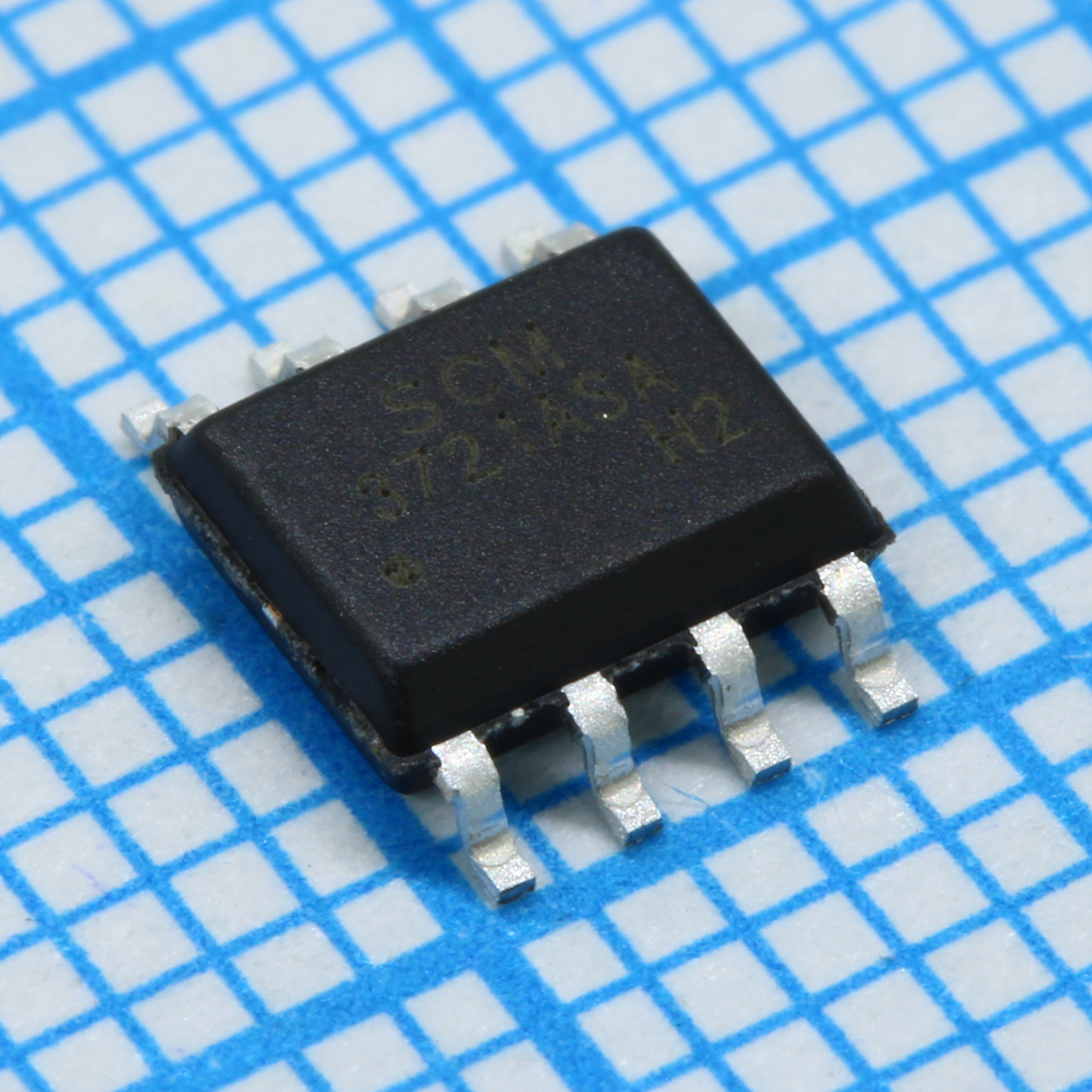

Цифровой изолятор MORNSUN SCM3721ASA — двухканальная микросхема для гальванической развязки сигналов. Выпускается в компактном корпусе SOIC8, поставляется в упаковке на катушке. Подходит для промышленной автоматики, систем управления и интерфейсов связи.
Технические характеристики
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| ESD рейтинг | высокий |
| Технология | CMOS, Capacitance pulse isolation |
| Описание | Dual-Channel Digital Isolator |
| Артикул | SCM3721ASA |
| Макс. скорость передачи данных | 150Kbps |
| Channel number | 2 |
| Выход по умолчанию | высокий |
| Напр. изоляции | AC 3000Vrms |
| Level translation | 3V to 5.5V |
| Мин. длит. импульса | 6.5us |
| Диапазон питания | 3.0V to 5.5V |
| Output channel number | 1 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Low level output current | 6mA |
| High level output current | -6mA |
| Диап. темп. хр. | -65°C to 150°C |
| Абс. макс. входное напряжение | -0.5V to VDDx+0.5V |
| Диапазон темп. перехода | -40°C to 150°C |
| Absolute max output voltage | -0.5V to VDDx+0.5V |
| Макс. напряжение питания | -0.5V to +7.0V |
| Макс. входное низкое напряжение | 0.3*VDDx |
| Low level input voltage min | 0V |
| Диап. раб. темп. | -40°C to 125°C |
| High level input voltage max | VDDx |
| Мин. Uвх высокого уровня | 0.7*VDDx |
| Описание (англ.) | Dual-Channel Digital Isolators |
| Power consumption per channel | 0.55mA at 150Kbps |
| Propagation delay time 5v max | 4.5us |
| Propagation delay time 5v min | 3.0us |
| Pulse width distortion 5v max | 0.2us |
| Pulse width distortion 5v typ | 0.02us |
| Common mode transient immunity | 150kV/µs typical |
| Propagation delay time 3v3 max | 4.8us |
| Propagation delay time 3v3 min | 3.2us |
| Pulse width distortion 3v3 max | 0.2us |
| Pulse width distortion 3v3 typ | 0.02us |
| Recommended supply voltage max | 5.5V |
| Recommended supply voltage min | 3V |
| Recommended supply voltage typ | 5.5V |
| Absolute max output current per pin | -10mA to +10mA |
| Part to part propagation delay skew 5v | 0.3us |
| Part to part propagation delay skew 3v3 | 0.3us |
| Absolute max common mode transient immunity | -150kV/µs to +150kV/µs |
| Channel to channel propagation delay skew max | 0.2us |
| Channel to channel propagation delay skew typ | 0us |
