Преобразователь постоянного тока понижающий синхронный
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC Преобразователи
У поставщиков
675 шт.
Норм. уп.: 4000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт44,38 ₽
Сумма665,70 ₽
В наличии422 шт
от 15 штюрлицам и ИП
от 87 — 40,38 ₽ (−9%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии253 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
продаётся от 20 штпри 20 — 42,33 ₽
15 шт · Склад 39 · 665,70 ₽
Описание

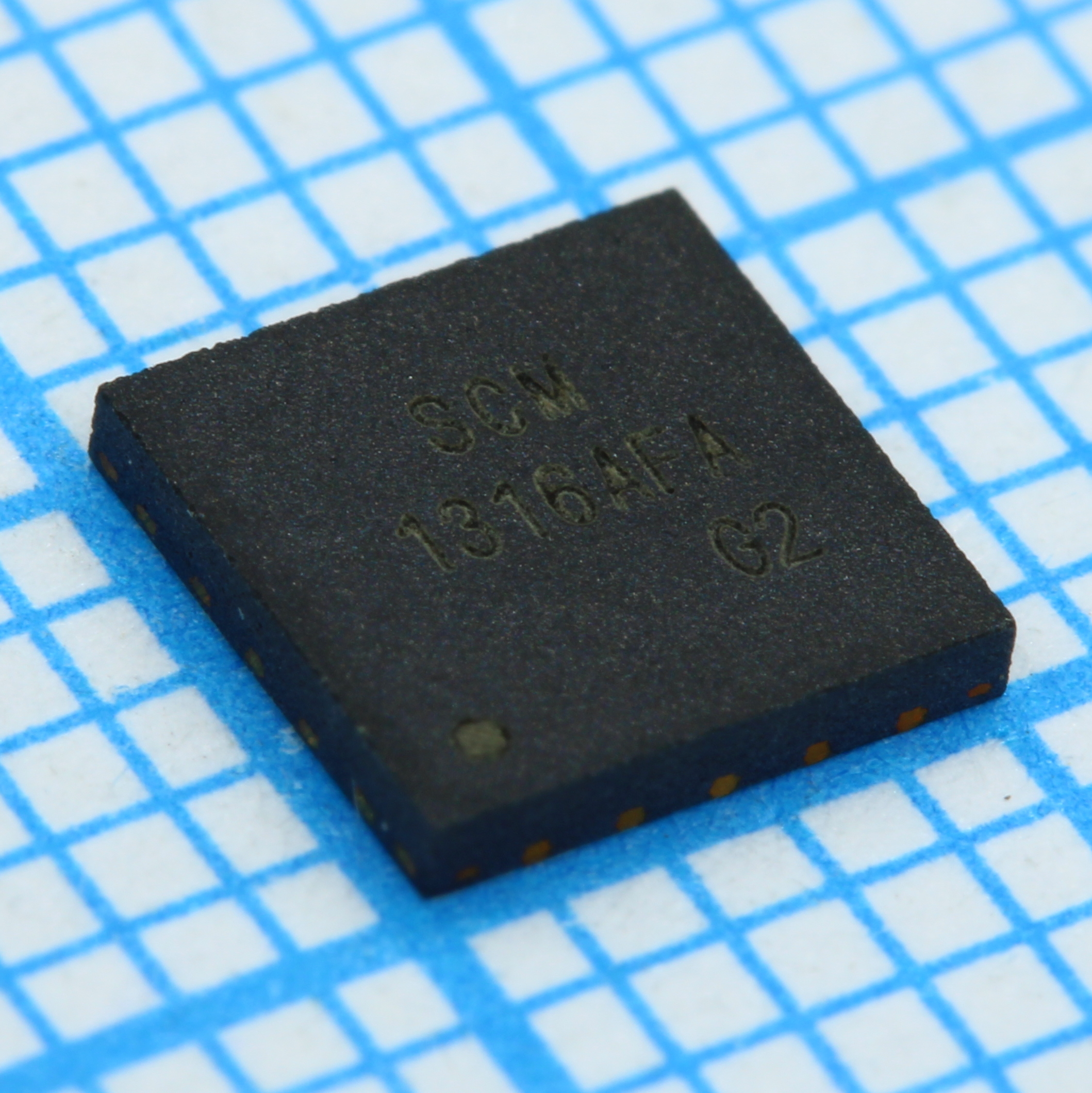

SCM1316AFA от MORNSUN — это синхронный понижающий преобразователь постоянного тока. Микросхема выполнена в компактном корпусе 20-QFN-EP (5x5 мм) и поставляется на ленте в катушке. Подходит для применения в промышленной автоматике и системах питания.
Технические характеристики
| Корпус | 20-QFN-EP (5x5) |
| Особенности | Wide VIN range 7V to 38V, Integrated 14mΩ high side MOSFET, Integrated 14mΩ low side MOSFET, 6A continuous output current, Up to 95% efficiency at 24V input, Programmable frequency 130kHz to 300kHz, Burst mode operation at light load, Dual-channel CC/CV mode control, Adjustable output voltage, Internal loop compensation, Internal soft start, ±1.5% output voltage accuracy, ±5% current limit accuracy, Thermally enhanced QFN5*5 package |
| Тип монтажа | SMD |
| Применение | Car charger, Rechargeable portable devices, Networking systems, Distributed power systems |
| Uvlo voltage | 6.2V |
| Макс. КПД | 95% |
| Fb bias current | 0.2uA |
| Hiccup interval | 500ms |
| Мин. время включения | 250ns |
| Время мягкого пуска | 2ms |
| Ток в режиме ожидания | 1.7mA to 2.2mA |
| Гистерезис UVLO | 0.8V |
| Мин. ток ограничения | 8A |
| Ток покоя | 1300uA |
| Опорное напряжение | 1V |
| Макс. коэффициент заполнения | 98% |
| Макс. вых. ток | 6A |
| Терморегулирование | 145°C |
| Диап. вх. напр. | 7V to 38V |
| Архитектура управления | Average current mode control |
| Диап. вых. напр. | 1V to 25V |
| Температура отключения | 165°C |
| Current limit accuracy | ±5% |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Short protection voltage | 0.6V |
| Диап. темп. хр. | -55°C to 150°C |
| Диапазон частоты переключения | 130kHz to 300kHz |
| Точность опорного напряжения | ±1.5% |
| Гистерезис тепловой защиты | 30°C |
| Защита от перенапряжения входа | 38V |
| Описание (англ.) | Synchronous Step-Down DC/DC Converter |
| Low side mosfet on resistance | 14mΩ |
| Current sense voltage csp csn1 | 60mV |
| Current sense voltage csp csn2 | 60mV |
| Сопротивление открытого MOSFET высокого плеча | 14mΩ |
| Тепл. сопр. переход-корпус | 15°C/W |
| Диапазон темп. перехода | -40°C to 150°C |
| Термосопротивление переход-среда | 40°C/W |
