Преобразователь постоянного тока вход 4.5....40В понижающий подстраиваемый 2А
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC Преобразователи
У поставщиков
198 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:194 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,26 |
| от 62 | 30,28 |
| от 123 | 27,83 |
| от 246 | 25,98 |
| от 492 | 24,60 |
Склад 39
В наличии:4 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,68 |
| от 140 | 26,49 |
| от 234 | 24,68 |
| от 386 | 23,25 |
| от 641 | 22,22 |
Описание

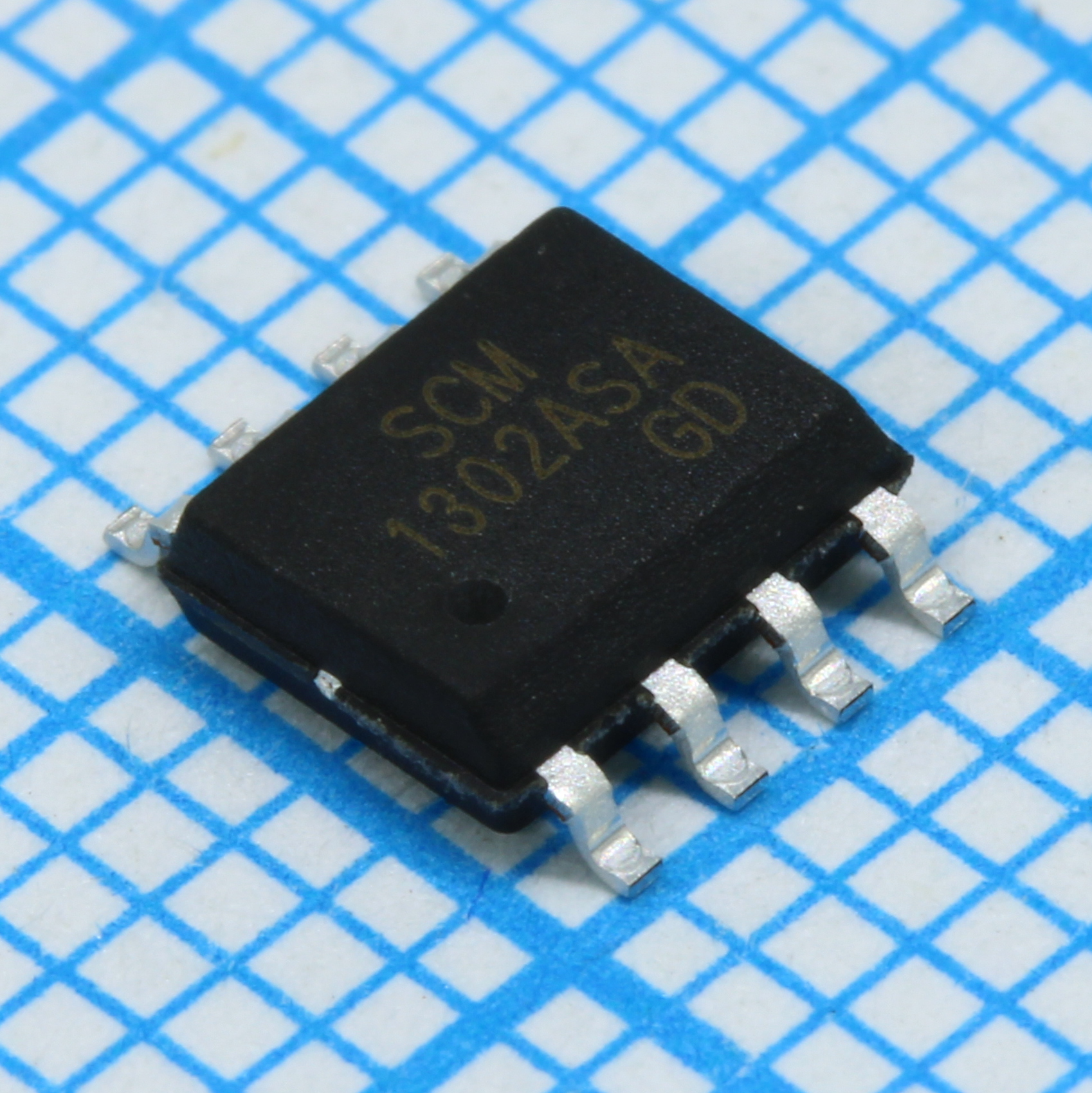

Микросхема MORNSUN SCM1302ASA — это понижающий преобразователь постоянного тока с широким диапазоном входного напряжения от 4,5 до 40 В. Модель обеспечивает выходной ток до 2 А и выполнена в компактном корпусе ESOP-8. Благодаря высокой эффективности и подстраиваемому выходному напряжению, она подходит для промышленной автоматики и систем питания.
Технические характеристики
| ESD CDM | 1000V |
| ЭСР HBM | 2000V |
| Корпус | ESOP-8 |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Размеры | 4.9mm x 6.0mm x 1.5mm |
| Thermal pad | Да |
| Uvlo rising | 4.4V |
| En pin current | 0.3µA |
| Мин. время включения | 102ns |
| Uvlo hysteresis | 0.3V |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 4.5V |
| Ток покоя | 56µA |
| Макс. коэффициент заполнения | 93% |
| Макс. вых. ток | 2A |
| Макс. выходное напряжение | 40V |
| Мин. вых. напряжение | 0.75V |
| En threshold rising | 2.5V |
| En threshold falling | 0.8V |
| Feedback voltage max | 0.765V |
| Feedback voltage min | 0.735V |
| Макс. ток отключения | 5µA |
| Shutdown current typ | 2µA |
| Current limit threshold | 3.2A |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Макс. частота переключения | 1.5MHz |
| Мин. частота переключения | 200kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Feedback voltage nominal | 0.75V |
| High side mosfet rdson max | 180mΩ |
| High side mosfet rdson typ | 100mΩ |
| Температура пайки выводов | 260°C |
| Уровень чувствительности к влаге | MSL3 |
| Thermal shutdown threshold | 170°C |
| Switching frequency default | 500kHz |
| Гистерезис тепловой защиты | 10°C |
| Switching frequency accuracy | ±1% |
| Описание (англ.) | High-EfficiencyWide Input-Voltage-Range 2A Buck Regulator |
| Junction to top thermal resistance | 10°C/W |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Junction to ambient thermal resistance | 50°C/W |
