DC-DC преобразователь SCM1301ATA
У поставщика
У поставщиков
10 788 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:9 914 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,60 |
| от 167 | 17,77 |
| от 334 | 16,31 |
| от 667 | 15,05 |
| от 1 334 | 14,23 |
Склад 39
В наличии:874 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,89 |
| от 206 | 15,68 |
| от 345 | 14,43 |
| от 578 | 13,45 |
| от 963 | 12,75 |
Описание

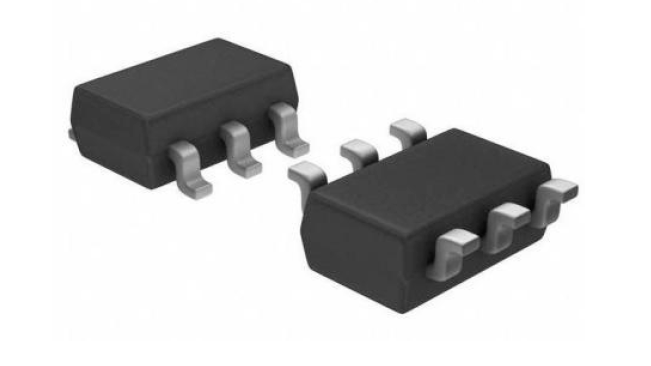

DC-DC преобразователь MORNSUN SCM1301ATA в компактном корпусе TSOT23-6L для поверхностного монтажа. Работает от 4,5 до 40 В, выдаёт до 1 А выходного тока. Оснащён встроенным софт-стартом, компенсацией и защитой от перегрева, перегрузки и короткого замыкания. Подходит для промышленной автоматики и систем питания с жёсткими требованиями к надёжности.
Технические характеристики
| ESD CDM | 500V |
| ЭСР HBM | 2000V |
| Корпус | TSOT23-6L |
| Особенности | internal soft-start, internal compensation, overcurrent protection, overthermal protection, short protection |
| Тип монтажа | SMD |
| Топология | buck regulator |
| Кол-во выводов | 6 |
| Uvlo rising | 4.4V |
| Uvlo falling | 3V |
| Rds on typical | 500mΩ |
| Мин. время включения | 102ns |
| Inductor typical | 27µH |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 4.5V |
| Ток покоя | 46µA |
| Макс. коэффициент заполнения | 93% |
| Макс. вых. ток | 1A |
| Размеры упаковки | 2.9mm x 1.6mm x 0.8mm |
| Тепловой гистерезис | 10°C |
| En threshold rising | 2.5V |
| En threshold falling | 0.8V |
| Feedback voltage max | 0.784V |
| Feedback voltage min | 0.746V |
| Макс. ток отключения | 5µA |
| Типовые применения | Intelligent Instrument, Collector, Concentrator, Industrial Distributed Power Applications |
| Current limit typical | 1.5A |
| Input voltage abs max | 45V |
| Feedback voltage range | 0.746V to 0.784V |
| Current limit threshold | 1500mA |
| Enable threshold rising | 2.5V |
| Input voltage transient | 45V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Макс. частота переключения | 850kHz |
| Мин. частота переключения | 550kHz |
| Thermal shutdown rising | 170°C |
| Enable threshold falling | 0.8V |
| Feedback voltage nominal | 0.765V |
| Feedback voltage typical | 0.765V |
| Output capacitor typical | 22µF |
| Shutdown current typical | 1.6µA |
| Диапазон частоты переключения | 550kHz to 850kHz |
| Уровень чувствительности к влаге | MSL3 |
| Тип. частота переключ. | 700kHz |
| Гистерезис тепловой защиты | 10°C |
| Темп. тепловой защиты | 170°C |
| High side mosfet on resistance | 500mΩ |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
