Драйвер трансформатора 3.3....5В для изолированного источника питания
У поставщика
ПроизводительMORNSUN
КатегорияМикросхемы
У поставщиков
832 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:832 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,90 |
| от 85 | 20,67 |
| от 170 | 18,84 |
| от 340 | 17,43 |
| от 679 | 16,40 |
Описание

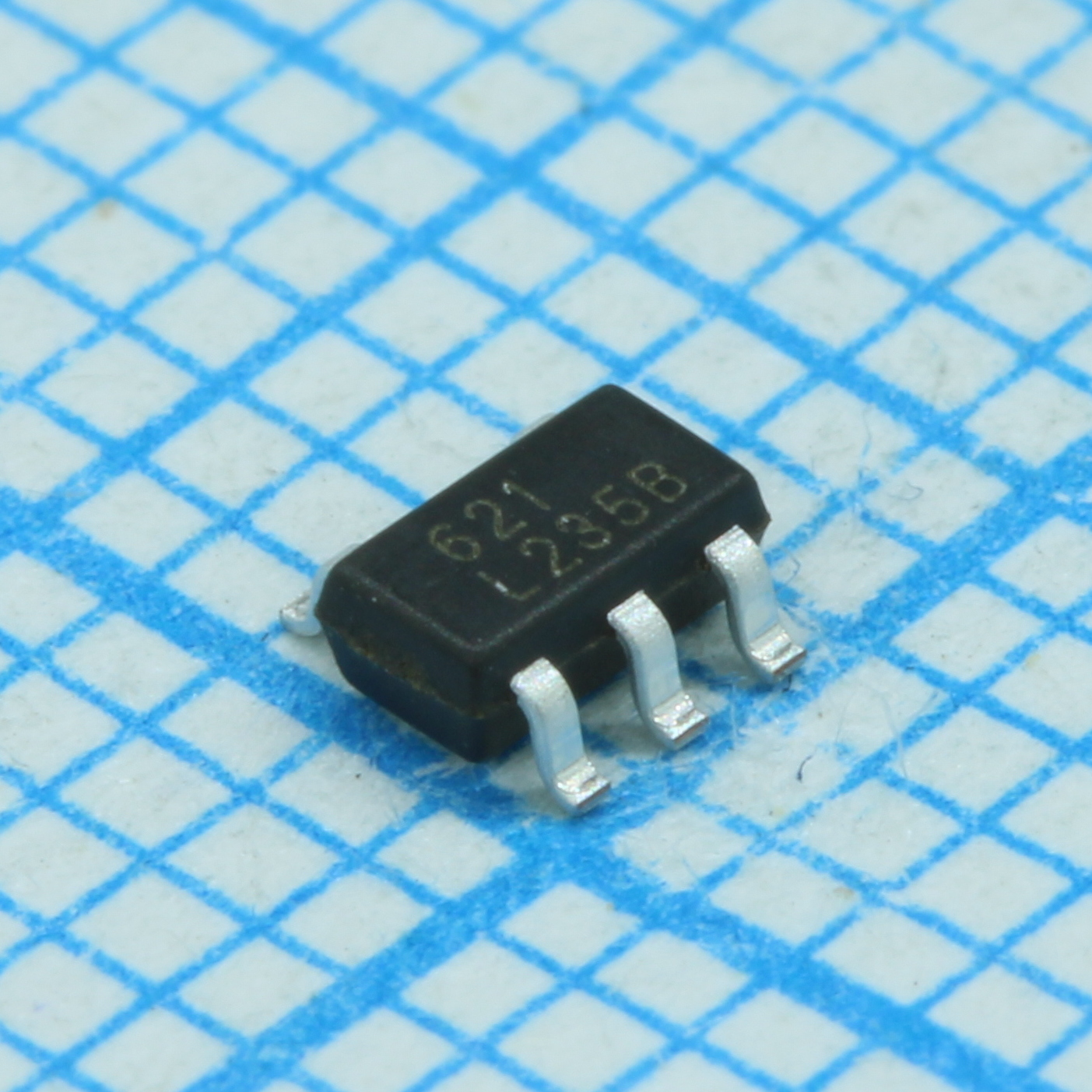

Микросхема-драйвер трансформатора MORNSUN SCM1212BTA предназначена для построения изолированных источников питания. Работает при входном напряжении от 3,3 до 5 В, выпускается в компактном корпусе SOT-23-5. Применяется в промышленной автоматике и устройствах с гальванической развязкой цепей питания.
Технические характеристики
| ESD CDM | 1000V |
| ЭСР HBM | 5000V |
| Корпус | SOT-23-5 |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Описание | 3.3-5V Transformer Driver for Isolated Power Supplies |
| Артикул | SCM1212B |
| Deadtime max | 210ns |
| Deadtime min | 120ns |
| Rds on 3v max | 500mΩ |
| Rds on 3v typ | 200mΩ |
| Rds on 5v max | 400mΩ |
| Rds on 5v typ | 150mΩ |
| Startup current | 200µA |
| Drain voltage max | 18V |
| Drain voltage min | -0.7V |
| Макс. вх. напр. | 6V |
| Мин. входное напряжение | 2.5V |
| Automotive standard | AEC-Q100 |
| Макс. напряжение запуска, В | 2.7V |
| Startup voltage min | 2.5V |
| Overvoltage recovery | 6.2V |
| Drain voltage abs max | 26V |
| Абс. макс. импульсное входное напряжение, В | 9V |
| Input voltage abs min | -0.4V |
| Раб. ток макс. | 2mA |
| Operating current typ | 1.5mA |
| Soft start current 3v | 1000mA |
| Температура пайки | 260°C |
| Защита от перенапряжения | 10.5V |
| Макс. раб. частота | 245kHz |
| Operating frequency min | 195kHz |
| Operating frequency typ | 220kHz |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Short circuit sleep time | 1.5s |
| Supply voltage range max | 6V |
| Supply voltage range min | 2.5V |
| Soft start current 5v max | 800mA |
| Soft start current 5v min | 600mA |
| Уровень чувствительности к влаге | MSL3 |
| Overtemperature hysteresis | 141°C |
| Защита от перегрева | 165°C |
| Mosfet breakdown voltage max | 35V |
| Mosfet breakdown voltage min | 26V |
| Output switching current max | 600mA |
| Output switching current min | 50mA |
| Undervoltage lockout off max | 2.2V |
| Undervoltage lockout off min | 2V |
| Описание (англ.) | 3.3 -5V Transformer Driver for IsolatedPowerSupplies |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -40°C |
| Short circuit protection delay max | 150ms |
| Short circuit protection delay min | 28ms |
