Драйвер трансформатора 3.3....5В для изолированного источника питания
У поставщика
ПроизводительMORNSUN
КатегорияМикросхемы
У поставщиков
600 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт75,09 ₽
Сумма750,90 ₽
+ доплата 490,00 ₽
В наличии600 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 29 — 69,47 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 750,90 ₽. До заказа без доплаты не хватает 16 549,10 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 750,90 ₽
Описание

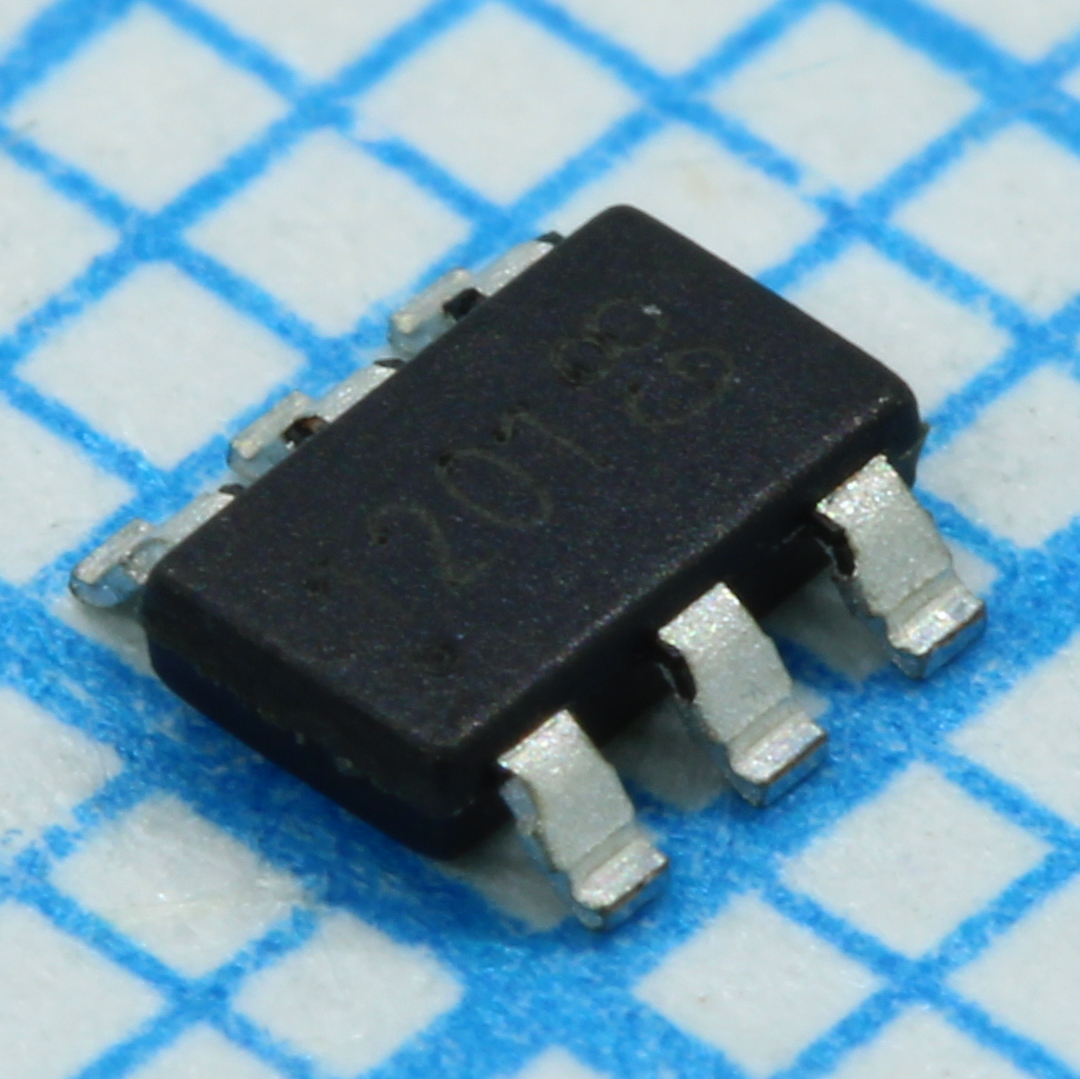

Микросхема-драйвер трансформатора MORNSUN SCM1201BTA предназначена для построения изолированных источников питания. Работает от напряжения 3.3...5 В, выпускается в компактном корпусе TSOT23-6. Применяется в промышленной автоматике и устройствах с гальванической развязкой.
Технические характеристики
| MSL | MSL3 |
| ESD CDM | 1000V |
| ЭСР HBM | 6000V |
| Корпус | TSOT23-6 |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Ovp voltage | 10.5V |
| Время задержки, макс. | 210ns |
| Время задержки, мин. | 120ns |
| Rdson 3v max | 500mΩ |
| Rdson 3v typ | 200mΩ |
| Rdson 5v max | 400mΩ |
| Rdson 5v typ | 150mΩ |
| Пусковой ток | 200uA |
| Drain voltage max | 18V |
| Drain voltage min | -0.7V |
| Макс. вх. напр. | 6V |
| Мин. входное напряжение | 2.5V |
| Overtemp hysteresis | 141°C |
| Защита от перегрева | 165°C |
| Ovp recovery voltage | 6.2V |
| Drain voltage abs max | 26V |
| Абс. макс. импульсное входное напряжение, В | 9V |
| Мин. абсолютное входное напряжение | -0.4V |
| Раб. ток макс. | 2mA |
| Тип. рабочий ток | 1.5mA |
| Soft start current 3v | 1000mA |
| Температура пайки | 260°C |
| Uvlo stop voltage max | 2.2V |
| Uvlo stop voltage min | 2V |
| Uvlo start voltage max | 2.7V |
| Uvlo start voltage min | 2.5V |
| Short circuit delay max | 150ms |
| Short circuit delay min | 28ms |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Макс. частота переключения | 245kHz |
| Мин. частота переключения | 195kHz |
| Типовая частота переключения | 220kHz |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -40°C |
| Short circuit sleep time | 1.5s |
| Soft start current 5v max | 800mA |
| Soft start current 5v min | 600mA |
| Mosfet breakdown voltage min | 26V |
| Mosfet breakdown voltage typ | 35V |
| Output switching current max | 600mA |
| Output switching current min | 50mA |
| Описание (англ.) | 3.3-5V Transformer Driver for IsolatedPowerSupplies |
