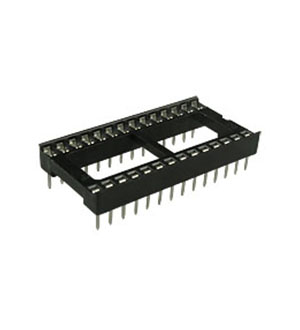

SCL-28, панелька для микросхем DIP 28 контактов широкая (125-628)
У поставщика
ПроизводительNXU
У поставщиков
65 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:65 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 5200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,39 |
| от 100 | 6,67 |
| от 1 000 | 5,80 |
Описание
Панелька для микросхем SCL-28 от NXU предназначена для установки DIP-компонентов с 28 выводами. Корпус широкий (расстояние между рядами 15,24 мм), шаг выводов 2,54 мм, рассчитана на ток до 1 А и рабочие температуры от –55 до +105 °C. Применяется в промышленной автоматике и измерительном оборудовании для удобной замены микросхем без пайки.
Технические характеристики
| Корпус | DIP-28 socket (wide) |
| Pin span | 33.02mm |
| Шаг выводов | 2.54mm |
| Серия | SCL |
| Шаг строк | 15.24mm |
| Тип монтажа | THT |
| Общая ширина | 17.78mm |
| Ном. ток | 1A |
| Кол-во выводов | 28 |
| Количество рядов | 2 |
| Общая длина | 35.56mm |
| Материал контакта | phosphor bronze |
| Материал корпуса | PBT + 30% glass fiber, UL 94V-0 |
| Макс. сопротивление контакта | 30mΩ |
| Мин. сопротивление изоляции | 1000MΩ |
| Шаг контактов | 2.54 |
| Диап. раб. темп. | -55°C to +105°C |
| Диэлектрическая прочность | 500V AC |
| Dielectric withstanding duration | 1 minute |
| Contact resistance test condition | DC 100mA |
| Insulation resistance test condition | DC 500V |
| Количество контактов | 28 |
