Преобразователь постоянного тока понижающий вход 2.9....5.5В выход 0.8В....3.3В 0.5А автомобильного применения 8-Pin MLPQ-UT лента на катушке
У поставщика
ПроизводительSemtech Corp.
КатегорияDC-DC Преобразователи
У поставщиков
29 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт69,95 ₽
Сумма699,50 ₽
+ доплата 490,00 ₽
В наличии29 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 18 — 68,64 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 699,50 ₽. До заказа без доплаты не хватает 16 600,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 699,50 ₽
Описание

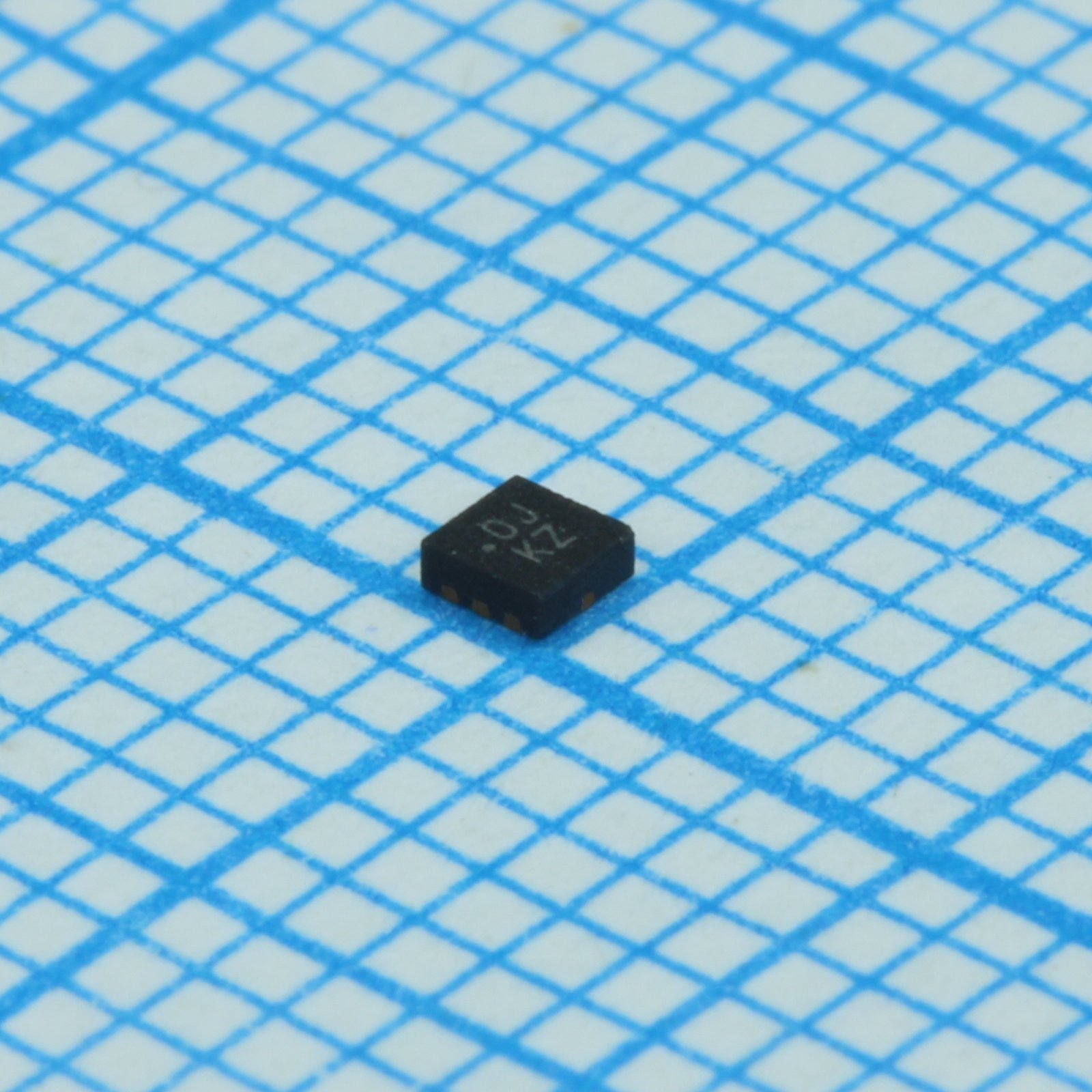

Semtech SC195ULTRT — это синхронный понижающий преобразователь постоянного тока. Работает при входном напряжении от 2,9 до 5,5 В, выдаёт стабилизированные 0,8–3,3 В при токе до 0,5 А. Выполнен в компактном корпусе MLPQ-UT8. Подходит для автомобильной электроники и портативных устройств.
Технические характеристики
| Корпус | MLPQ-UT8 |
| Без свинца | Да |
| Кол-во выводов | 8 |
| Индуктивность | 1.0µH |
| UVLO, нарастание | 2.9V |
| Без галогенов | Да |
| Тип монтажа | SMD |
| Макс. КПД | 94% |
| Защита от ЭСР | 2.5kV |
| Соотв. RoHS | Да |
| Рег. линии | 0.3%/V |
| Рег. нагрузки | -1%/A |
| Гистерезис UVLO | 200mV |
| Тепловая защита | 160°C |
| Вх. емкость | 4.7µF |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 2.9V |
| Выходная емкость | 10µF |
| Макс. вых. ток | 500mA |
| Макс. выходное напряжение | 3.3V |
| Мин. вых. напряжение | 0.8V |
| Размеры упаковки | 1.5 x 1.5 x 0.6 mm |
| Soft start time max | 500µs |
| Soft start time min | 100µs |
| Макс. ток отключения | 1.0µA |
| Ток отключения, тип. | 0.1µA |
| Макс. ток покоя | 60µA |
| Ток покоя тип. | 38µA |
| Ограничение тока с возвратом | 150mA |
| Lx leakage current max | 1.0µA |
| Lx leakage current typ | 0.1µA |
| Низкий уровень логического входа | 0.4V |
| Output voltage settings | 0000: Shutdown; 0001: 0.80V; 0010: 1.00V; 0011: 1.20V; 0100: 1.40V; 0101: 1.50V; 0110: 1.60V; 0111: 1.80V; 1000: 1.85V; 1001: 1.90V; 1010: 2.00V; 1011: 2.20V; 1100: 2.50V; 1101: 2.80V; 1110: 3.00V; 1111: 3.30V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. частота переключения | 4.2MHz |
| Мин. частота переключения | 2.8MHz |
| Типовая частота переключения | 3.5MHz |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Высокий уровень входного напряжения | 1.2V |
| Допуск вых. напр. | ±2.0% |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Low side switch resistance | 350mΩ |
| Current limit threshold max | 1300mA |
| Current limit threshold min | 800mA |
| High side switch resistance | 250mΩ |
| Logic input low current max | 2.0µA |
| Logic input low current min | -2.0µA |
| Гистерезис тепловой защиты | 20°C |
| Logic input high current max | 5.0µA |
| Logic input high current min | -2.0µA |
| Programmable output voltages | 15 |
| Описание (англ.) | DC-DC 2.9V to 5.5V Synchr Step Down Single-Out 0.8V to 3.3V 0.5A Auto 8-Pin MLPQ-UT T/R |
| Термосопротивление переход-среда | 116°C/W |
