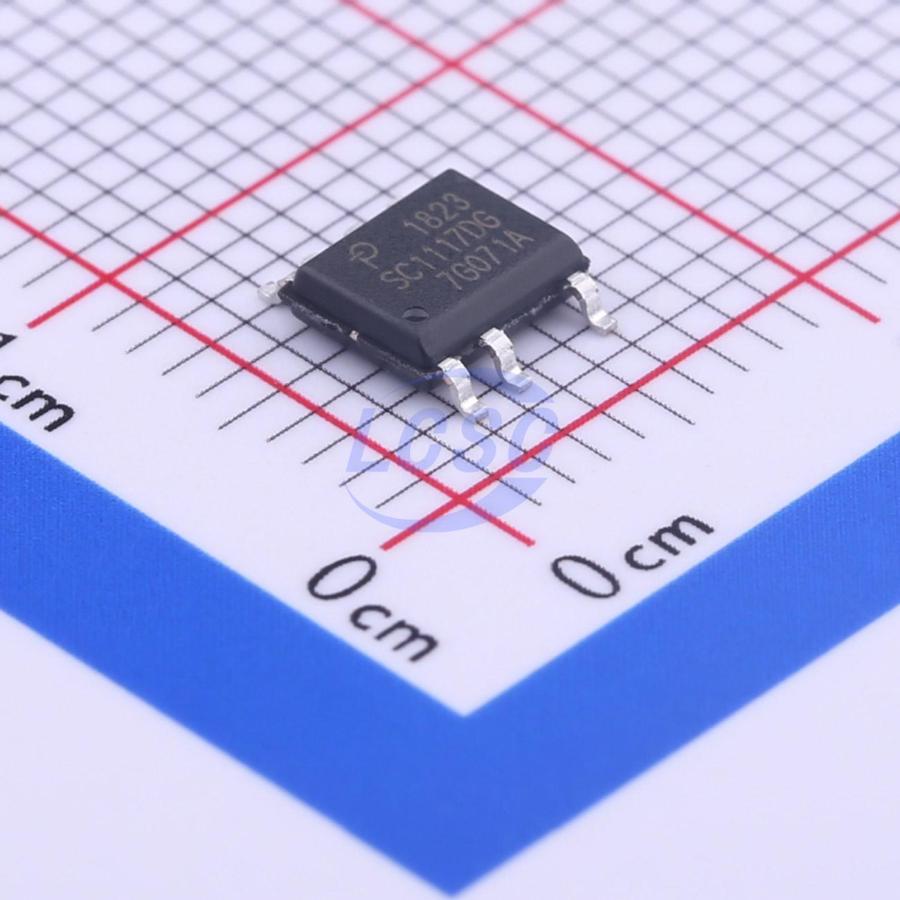

AC-DC ШИМ контроллер SO-8C SC1117DG-TL
У поставщика
ПроизводительPWR
КатегорияМикросхемы
У поставщиков
537 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:537 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,37 |
| от 35 | 29,62 |
| от 70 | 27,91 |
| от 139 | 26,54 |
| от 277 | 25,81 |
Описание
AC-DC ШИМ контроллер SC1117DG-TL от PWR выполнен в корпусе SO-8C. Работает на частоте 66 кГц с напряжением до 700 В. Микросхема предназначена для импульсных источников питания и AC-DC преобразователей. Применяется в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | SO-8 |
| Тип монтажа | SMD |
| Топология | Buck/Buck-Boost, non-isolated flyback |
| Описание | Energy-Efficient, Low Power Off-Line Switcher IC |
| Название продукта | SC1117DG-TL |
| Drain voltage | 700V |
| Control scheme | ON/OFF control, no loop compensation |
| Блокировочный конд. | 0.1uF |
| Frequency jitter | 4kHz peak-to-peak |
| Диап. вх. напр. | Universal 85-265VAC; 230VAC +/-15% |
| Защита | Auto-restart short circuit/open-loop, cycle-by-cycle current limit, leading edge blanking, hysteretic thermal shutdown, frequency jittering |
| Частота генератора | 66kHz average |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Feedback disable current | 49uA |
| Bypass shunt clamp voltage | 6.3V |
| Internal regulator voltage | 5.8V |
| Thermal shutdown threshold | 142C typical |
| Output power 230VAC adapter | 9W |
| Гистерезис тепловой защиты | 75C |
| Auto restart power reduction | 95% during short circuit and open-loop faults |
| Описание (англ.) | 66kHz 700V SO-7 AC DC Converters, Offline Switchers RoHS |
| Bypass pin undervoltage enable | 5.8V |
| Output power 230VAC open frame | 12W |
| Output power 85 265VAC adapter | 6W |
| Bypass pin external current max | 1mA |
| Bypass pin undervoltage disable | 4.85V |
| Auto restart switch disable time | 800ms |
| Feedback source follower voltage | 1.65V |
| Frequency jitter modulation rate | 1kHz |
| Auto restart fault detection time | 50ms |
| Output power 85 265VAC open frame | 7W |
| No load consumption with bias winding | <30mW at 265VAC |
| No load consumption without bias winding | <300mW at 265VAC |
