Документация

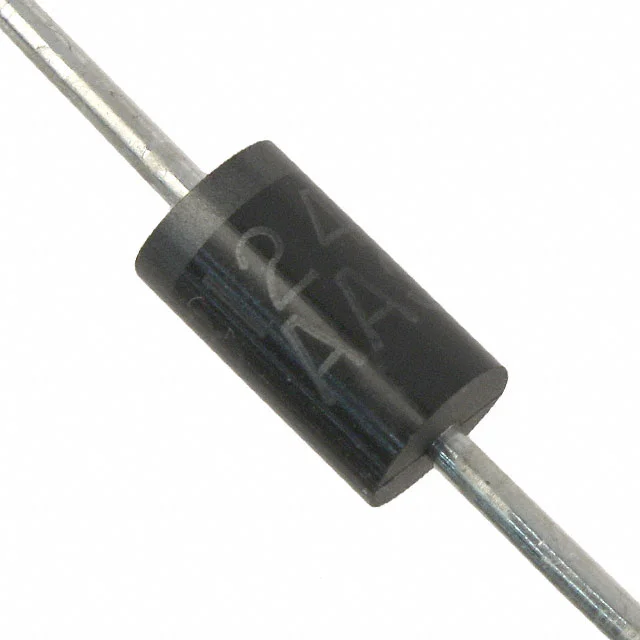

Диод SB560
У поставщика
У поставщиков
1 244 шт.
Норм. уп.: 1700
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт36,08 ₽
Сумма721,60 ₽
+ доплата 490,00 ₽
В наличии1 244 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 55 — 32,95 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 721,60 ₽. До заказа без доплаты не хватает 16 578,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 721,60 ₽
Описание
Диод Шоттки SB560 от DIOTEC — это выпрямительный компонент с низким прямым падением напряжения. Работает при токе до 5 А и обратном напряжении 60 В, выпускается в корпусе DO-201AD. Применяется в импульсных блоках питания и цепях защиты от обратной полярности.
Технические характеристики
| Тип | Диоды Шоттки |
| Серия | SB520...SB5100 |
| Вес | 0.04g |
| Корпус | DO-201AD |
| Тип монтажа | Выводной |
| Полярность | Цветная полоса обозначает конец катода |
| Артикул | SB560 |
| Материал корпуса | литой пластик |
| Тип компонента | Schottky barrier rectifier diode |
| Прямой ток | 5A |
| Прямое напряжение | 0.67V |
| Обратный ток | 0.5mA |
| Обратное напряжение | 60V |
| Положение монтажа | любой |
| Падение напряжения | 0.67V |
| Усл. пайки | 10s, 0.375" (9.5mm) lead length |
| Диапазон обратного напряжения | 20V to 100V |
| Температура пайки | 260°C |
| Номинальный прямой ток | 5A |
| Reverse current high temp | 20mA |
| Диап. темп. хр. | -65°C to +150°C |
| Условия прямого напряжения | 5A, TA=25°C |
| Имп. прямой ток | 220A |
| Условия обратного тока | TA=25°C, rated DC blocking voltage |
| Рабочая температура перехода | -65°C to +150°C |
| Условия падения прямого напряжения | 5A, TA=25°C |
| Тепловое сопротивление переход-вывод | 10°C/W |
| Reverse current high temp conditions | TA=100°C, rated DC blocking voltage |
| Условия пикового импульсного прямого тока | 8.3ms single half sine-wave superimposed on rated load |
| Термосопротивление переход-среда | 20°C/W |
