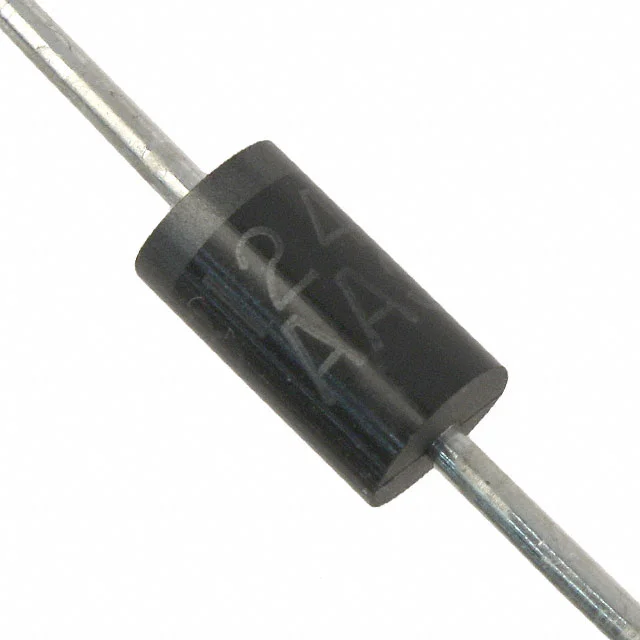

Диод Шоттки 50В 5А SB550-T
У поставщика
ПроизводительDIODES
У поставщиков
435 шт.
Норм. уп.: 1200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт22,95 ₽
Сумма688,50 ₽
+ доплата 490,00 ₽
В наличии435 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 56 — 21,77 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 688,50 ₽. До заказа без доплаты не хватает 16 611,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 688,50 ₽
Описание
Диод Шоттки SB550-T от DIODES рассчитан на напряжение до 50 В и прямой ток 5 А. Компонент выполнен в прочном корпусе DO-201AD. Подходит для применения в импульсных источниках питания и цепях защиты от обратной полярности.
Технические характеристики
| Серия | SB520 - SB5100 |
| Корпус | DO-201AD |
| Особенности | Low power loss, high efficiency, High current capability, low VF, High surge capacity, Glass passivated |
| Тип монтажа | Выводной |
| Полярность | цветная полоса обозначает катод |
| Описание | Schottky Rectifier |
| Артикул | SB550 |
| Применение | Low voltage, high frequency inverters, free wheeling, and polarity protection |
| Производитель | ON Semiconductor (formerly Fairchild Semiconductor) |
| Rectifier type | Metal to silicon rectifier, majority carrier conduction |
| Прямое напряжение | 0.67V |
| Рассеиваемая мощность | 5.0W |
| Общая емкость | 380pF |
| Примечание | Шоттки 50В 5А |
| Обратный ток при 25°C | 0.5mA |
| Обратный ток при 100°C | 25mA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. темп. хр. | -50 to +150°C |
| Условия прямого напряжения | @ 5.0A |
| Total capacitance conditions | VR = 4.0V, f = 1.0 MHz |
| Описание (англ.) | DIODE SCHOTTKY 50V 5A DO201AD |
| Рабочая температура перехода | -50 to +150°C |
| Средний выпрямленный прямой ток | 5.0A |
| Reverse current at 25c conditions | @ rated VR, TA = 25°C |
| Макс. повторяющееся обратное напряжение | 50V |
| Reverse current at 100c conditions | @ rated VR, TA = 100°C |
| Термосопротивление переход-среда | 25°C/W |
| Неповтор. импульсный ток | 150A |
| Average rectified forward current conditions | .375" lead length @ TA = 75°C |
| Условия неповторяющегося прямого импульсного тока | 8.3 ms single half-sine-wave |
