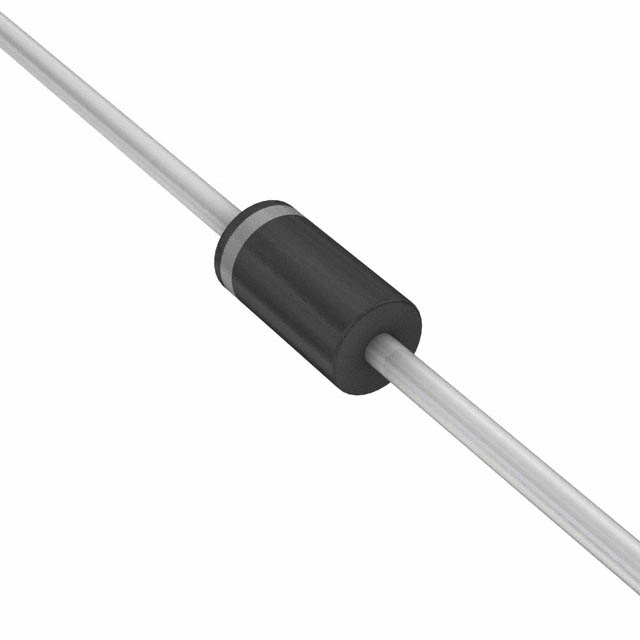

Диод Шоттки 40В 1А SB140-E3/54
У поставщика
ПроизводительVishay
У поставщиков
1 720 шт.
Норм. уп.: 5500
Цены поставщиков
Склад 13
В наличии:1 720 шт
Срок поставки: до недели
Норм. уп.: 5500
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,34 |
| от 58 | 10,67 |
| от 115 | 9,88 |
| от 230 | 8,97 |
| от 459 | 8,20 |
Описание
Диод Шоттки SB140 от Vishay рассчитан на обратное напряжение до 40 В и прямой ток 1 А. Выполнен в стандартном корпусе DO-204AL (DO-41). Благодаря низкому прямому падению напряжения подходит для высокочастотных выпрямителей и защиты от обратной полярности в блоках питания и бытовой электронике.
Технические характеристики
| Серия | SB110, SB120, SB130, SB140, SB150, SB160 |
| Корпус | DO-41 (DO-204AL) |
| Тип монтажа | Выводной |
| Полярность | color band denotes the cathode end |
| Компонент | SB140-E3/54 |
| Длина корпуса | 0.205 (5.2) / 0.160 (4.1) inches (mm) |
| Описание | Schottky Barrier Plastic Rectifier |
| Длина вывода | 1.0 (25.4) MIN. inches (mm) |
| Вес ед. | 0.35g |
| Производитель | Vishay General Semiconductor |
| Whisker test | JESD 201 class 1A |
| Base quantity | 5500 |
| Диаметр корпуса | 0.107 (2.7) / 0.080 (2.0) inches (mm) |
| Способ поставки | 13" diameter paper tape and reel |
| Диаметр вывода | 0.034 (0.86) / 0.028 (0.71) inches (mm) |
| Паяемость | per J-STD-002 and JESD 22-B102 |
| Соотв. RoHS | Да |
| Покрытие выводов | matte tin plated leads |
| Класс горючести | UL 94 V-0 |
| Макс. RMS напряжение | 28V |
| Примечание | Шоттки 40В 1А |
| Схема включения | Single |
| Preferred package code | 54 |
| Температура пайки погружением | 275°C max. 10s |
| Voltage rate of change | 10000V/μs |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -65 to +150°C |
| Имп. прямой ток | 50A |
| Макс. DC блокирующее напряжение | 40V |
| Описание (англ.) | DIODE SCHOTTKY 40V 1A DO204AL |
| Диапазон темп. перехода | -65 to +150°C |
| Maximum instantaneous forward voltage | 0.65V |
| Макс. повторяющееся импульсное обратное напряжение | 40V |
| Maximum average forward rectified current | 1.0A |
| Тип. тепловое сопротивление переход-вывод | 15°C/W |
| Maximum instantaneous reverse current at 25c | 0.50mA |
| Maximum instantaneous reverse current at 100c | 5.0mA |
| Тип. тепловое сопротивление переход-среда | 50°C/W |
