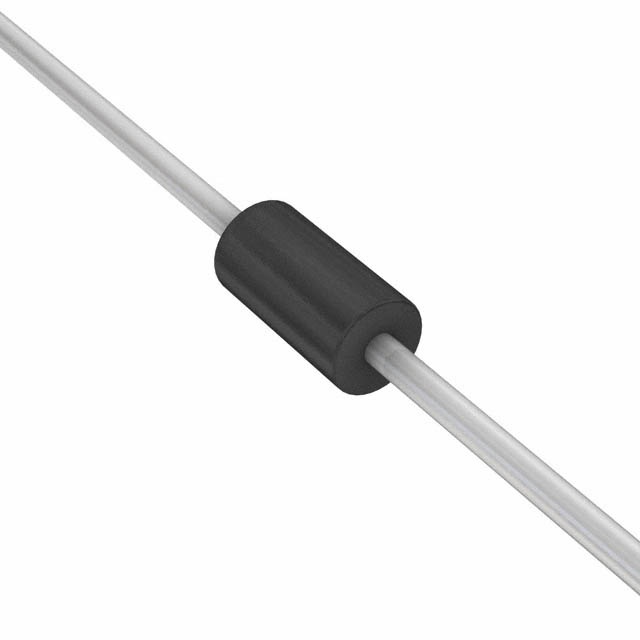

Диод Шоттки 30В 1А SB130-E3/54
У поставщика
ПроизводительVishay
У поставщиков
3 700 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:3 700 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 2400 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,74 |
| от 100 | 12,94 |
| от 1 000 | 11,97 |
Описание
Диод Шоттки SB130-E3/54 от Vishay рассчитан на обратное напряжение до 30 В и прямой ток 1 А. Компонент выпускается в стандартном корпусе DO-204AL (DO-41) и поставляется на ленте. Применяется в импульсных источниках питания, цепях защиты от обратной полярности и высокочастотных выпрямителях.
Технические характеристики
| Тип | Schottky Barrier Rectifier |
| Вес | 0.35 g |
| Корпус | DO-204AL (DO-41) |
| Особенности | Guardring for overvoltage protection, Very small conduction losses, Extremely fast switching, Low forward voltage drop, High forward surge capability, High frequency operation |
| Тип монтажа | Выводной |
| Длина корпуса | 4.1 to 5.2 mm |
| Артикул | SB130-E3/54 |
| Среднеквадратичное напряжение | 21V |
| Применение | low voltage high frequency inverters, freewheeling, DC/DC converters, polarity protection |
| Код упаковки | 54 |
| Base quantity | 5500 |
| Диаметр корпуса | 2.0 to 2.7 mm |
| Способ поставки | 13" diameter paper tape and reel |
| Диаметр вывода | 0.71 to 0.86 mm |
| Соотв. RoHS | Да |
| Прямое напряжение | 0.48V (at 1A) |
| Длина вывода мин. | 25.4 mm |
| Напряжение блокировки DC | 30V |
| Обратный ток при 25°C | 0.5 mA |
| Обратный ток при 100°C | 10 mA |
| Voltage rate of change | 10000 V/μs |
| Средний прямой ток | 1A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -65 to +150°C |
| Имп. прямой ток | 50A |
| Тип. емкость перехода | 200 pF (at 0V) |
| Описание (англ.) | DIODE SCHOTTKY 30V 1A DO204AL |
| Повторяющееся импульсное обратное напряжение | 30V |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -65°C |
| Тепловое сопротивление переход-вывод | 15 °C/W |
| Термосопротивление переход-среда | 50 °C/W |
| Максимальное постоянное обратное напряжение,В | 30 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 1 |
