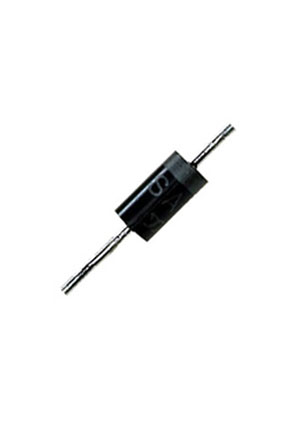

SA90, защитный TVS диод 90В
У поставщика
ПроизводительYJ
У поставщиков
270 шт.
Норм. уп.: 200
Цены поставщиков
Склад 12
В наличии:270 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 5000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,60 |
| от 200 | 7,16 |
Описание
Защитный TVS диод YJ SA90 в корпусе DO-15 с осевыми выводами. Компонент рассчитан на импульсную мощность 500 Вт и рабочее напряжение 90 В, напряжение фиксации — 160 В. Предназначен для защиты цепей от кратковременных перенапряжений в промышленной автоматике и бытовой электронике.
Технические характеристики
| Type | Zener |
| Тип | TVS Diode |
| Примечания | For capacitive load, derate current by 20% |
| Вес | 0.40 gram |
| Корпус | DO-15 |
| Тип монтажа | THT (Axial leads) |
| Полярность | Color band denotes cathode (unidirectional) |
| Размеры | Длина корпуса: 0.300in (7.6mm); Диаметр корпуса: 0.104in (2.6mm); Диаметр вывода: 0.034in (0.9mm); Длина вывода мин.: 1.0in (25.4mm) |
| Серия | SA |
| Артикул | SA90 |
| Applications | General Purpose |
| Тестовый ток | 1.0mA |
| Корпус | DO-15 |
| Mounting Type | Through Hole |
| Материал корпуса | Molded plastic |
| Паяемость | MIL-STD-202, Method 208 |
| Package / Case | DO-204AC, DO-15, Axial |
| Прямое напряжение | 3.5V at 50.0A (unidirectional only) |
| Напряжение фиксации | 160V |
| Импульсная мощность макс. | 500W |
| Напр. пробоя | 90V |
| Описание | TVS DIODE 9VWM 15.4VC DO204AC |
| Power - Peak Pulse | 500W |
| Импульсный ток макс. | 3.2A |
| Steady state power | 1.0W |
| Полярность | однонаправленный |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Power Line Protection | Нет |
| Макс. пробойное напр. | 122V |
| Мин. пробойное напр. | 100V |
| Степень негорючести | UL94V-0 |
| Bidirectional Channels | 1 |
| Мощность, Вт | 500 |
| Supplier Device Package | DO-204AC (DO-15) |
| Обратный ток утечки | 1.0µA |
| Voltage - Breakdown (Min) | 10V |
| Диап. темп. хр. | -55°C to +175°C |
| Имп. прямой ток | 70A |
| Диап. раб. темп. | -55°C to +175°C |
| Response time bidirectional | 5.0ns |
| Response time unidirectional | less than 1.0ps |
| Voltage - Clamping (Max) @ Ipp | 15.4V |
| Temperature coefficient of vbr | 121mV/°C |
| Voltage - Reverse Standoff (Typ) | 9V |
| Current - Peak Pulse (10/1000µs) | 32.5A |
| Номинальное напряжение открывания,В | 90 |
| Допуск, % | 10 |
| Обратное напряжение, В | 111 |
