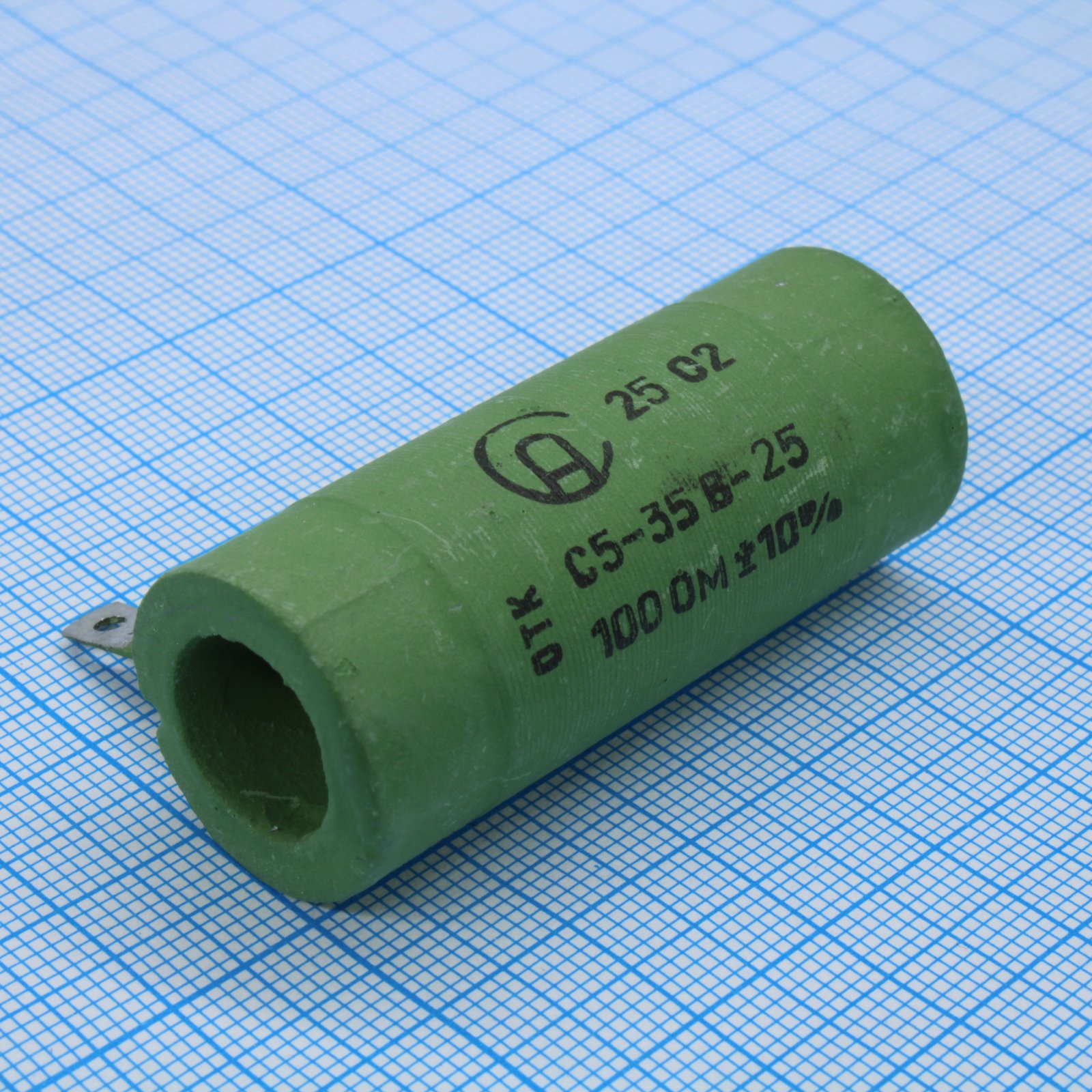

Проволочный постоянный резистор 100 Ом 25Вт ±10%
У поставщика
У поставщиков
35 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:35 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 229,84 |
| от 10 | 215,73 |
| от 20 | 204,22 |
| от 40 | 195,66 |
| от 80 | 189,29 |
Описание
Проволочный постоянный резистор С5-35В производства «АЛЗАС» предназначен для работы в цепях постоянного и переменного тока. Модель имеет сопротивление 100 Ом и мощность рассеивания 25 Вт с допустимым отклонением ±10%. Конструкция обеспечивает устойчивость к перегрузкам и стабильность параметров в условиях повышенной температуры. Применяется в промышленной и бытовой электронике для ограничения тока и деления напряжения.
Технические характеристики
| Масса | не более 52 г |
| Серия | С5-35В |
| Корпус | аксиальный |
| Монтаж | Выводной |
| Пайка | Flux: 25% канифоль, 75% изопропиловый или этиловый спирт; Solder: ПОС-40 ГОСТ 21931; Iron power: 65 Вт; Время пайки: 5 с; Iron tip temperature: 300°C |
| Вибрация | Диап. частот: 10 - 1000 Гц; Acceleration amplitude: 200 м/с² |
| Размеры | B: 4.5 мм; D: 13 ± 1.6 мм; H: 52 мм; L: 50 ± 2.0 мм; D: 3.0 мм; L: 3.5 +3.1/-2 мм; D1: 1.5 мм |
| Сопротивление | 100 Ом |
| Срок хранения | 12 лет |
| Ном. мощность | 25 Вт |
| Тип монтажа | навесной монтаж |
| Tensile force | 20 Н (2 кгс) |
| Тип компонента | Постоянный проволочный нагрузочный резистор |
| Снижение мощности | от -60°C до +155°C |
| Gas environment | Argon: до 1.5%; Helium: до 1%; Oxygen: до 50%; Hydrogen: до 20%; Nitrogen: до 96%; Carbon dioxide: до 3% |
| Mechanical shock | Single action duration: 0.5 ± 0.2 мс; Repeated action duration: 1 ± 0.3 мс; Single action peak acceleration: 5000 м/с²; Repeated action peak acceleration: 1500 м/с² |
| Диапазон сопротивлений | 1 - 39000 Ом |
| Отн. влажность | 98% при 35°C |
| Resistance series | E24 |
| Power rating range | 1 - 39000 Ом |
| Резонансная частота | 1500 Гц |
| Vibration 1 2500Hz | выводы распаять проводом 0.5 мм² с полихлорвиниловой трубкой 5 мм длиной 15-20 мм для 50-100 Вт |
| Voltage above 500V | требуется дополнительная изоляция в точках крепления |
| Resource 95 percent | 40000 ч |
| Термоциклирование | от 155°C до -60°C |
| Атмосферное давление | Maximum: 303960 Па; Minimum: 666 Па |
| Overheat temperature | не более 250°C |
| Допуск сопротивления | ±10% |
| Примечание | "1" |
| Сопр. изоляции | 1000 МОм |
| Год выпуска | 2024 |
| Low pressure operation | до 10^-5 мм рт. ст. |
| Minimum operating life | 10000 ч |
| Тип упаковки | Bulk (россыпь) |
| Диап. раб. темп. | -60°C to +155°C |
| Resistance change over life | 10% |
| Resistance tolerance options | ±5%, ±10% |
| Upper frequency no resonance | 1000 Гц |
| Maximum operating temperature | +155°C |
| Minimum operating temperature | -60°C |
| Resistance change end of shelf life | 10% |
| Temperature coefficient of resistance | ±500 10^-6·1/°C |
| Допуск | 10 % |
| Тип | С5-35В |
