Проволочный постоянный резистор 20 Ом 10Вт ±10%
У поставщика
ПроизводительАЛЗАС
КатегорияРезисторы мощные (более 2 Вт)
У поставщиков
20 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 186,00 |
| от 12 | 174,19 |
| от 20 | 164,55 |
| от 60 | 157,38 |
| от 100 | 152,04 |
Описание

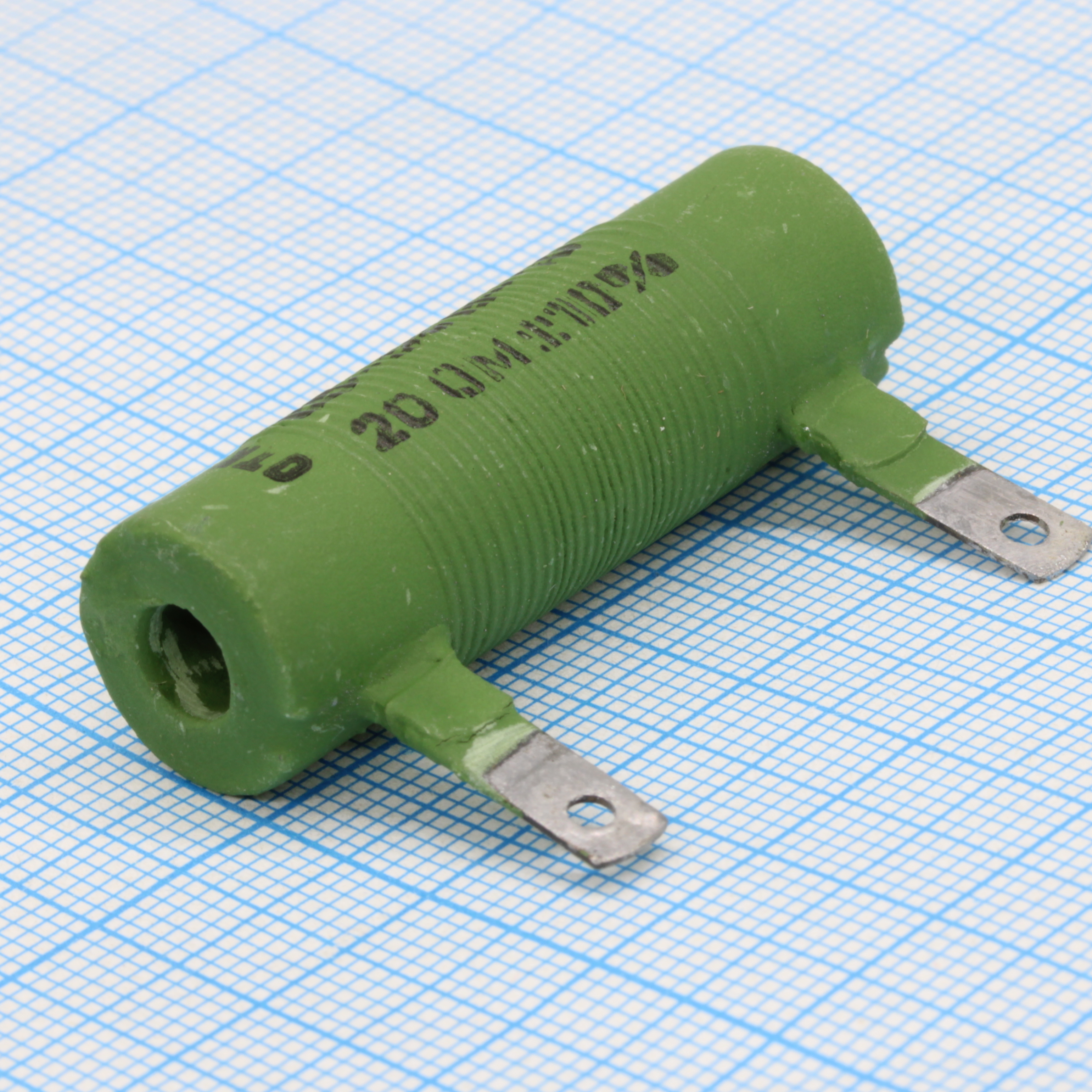

Резистор постоянный проволочный С5-35В производства АЛЗАС предназначен для цепей постоянного и переменного тока. Модель имеет сопротивление 20 Ом и мощность рассеивания 10 Вт с допустимым отклонением ±10%. Компонент отличается повышенной надёжностью и устойчивостью к перегрузкам, что делает его пригодным для использования в силовых и промышленных электронных устройствах.
Технические характеристики
| Сопротивление | 20 Ом |
| Допуск | 10 % |
| Монтаж | Выводной |
| Масса | 8.5 +1.5/-1.0 g |
| Модель | С5-35В 10 20 ±10% |
| Серия | С5-35В |
| Пайка | Flux: 25% rosin + 75% isopropyl/ethyl alcohol; Time: 5 s; Solder: ПОС-40 ГОСТ 21931; Iron power: 65 W; Iron tip temperature: 300°C |
| Вибрация | Диап. частот: 10-1000 Hz; Acceleration amplitude: 200 m/s² |
| Размеры | B: 17 ± 1.0 mm; D: 27 mm; H: 14 ± 1.0 mm; L: 41 ± 1.5 mm; D: 3.0 mm; L: 31 ± 3.0 mm; D1: 1.5 mm |
| Срок хранения | 12 years |
| Ном. мощность | 10 Вт |
| Тип компонента | Постоянный проволочный нагрузочный резистор |
| Снижение мощности | from -60°C to +155°C |
| Gas environment | Argon: up to 1.5%; Helium: up to 1%; Oxygen: up to 50%; Hydrogen: up to 20%; Nitrogen: up to 96%; Carbon dioxide: up to 3% |
| Mechanical shock | Single action: Duration: 0.5 ± 0.2 ms; Peak acceleration: 5000 m/s²; Repeated action: Duration: 1 ± 0.3 ms; Peak acceleration: 1500 m/s² |
| Прочность на разрыв | 20 N (2 kgf) |
| Отн. влажность | 98% at 35°C without condensation |
| Резонансная частота | 1500 Hz |
| Vibration 1 2500Hz | leads must be soldered with 0.5 mm² wire, PVC tube 5 mm dia, 15-20 mm length for 50-100 W |
| Voltage above 500V | requires additional insulation at mounting points |
| 95 percent resource | 40000 h |
| Термоциклирование | from 155°C to -60°C |
| Атмосферное давление | Max: 303960 Pa; Min: 666 Pa |
| Overheat temperature | ≤250°C |
| Допуск сопротивления | ±10% |
| Примечание | "1" |
| Сопр. изоляции | ≥1000 МОм |
| Год выпуска | 2025 |
| Low pressure operation | up to 10^-5 mm Hg |
| Minimum operating life | 10000 h |
| Тип упаковки | Bulk (россыпь) |
| Раб. темп. макс. | 155°C |
| Min operating temperature | -60°C |
| Диап. раб. темп. | -60°C to +155°C |
| Resistance change over life | ≤10% |
| Upper frequency no resonance | 1000 Hz |
| Resistance change after shelf life | ≤10% |
| Temperature coefficient of resistance | ±500 × 10^-6 1/°C |
