Проволочный постоянный резистор 10кОм 10Вт ±10%
У поставщика
ПроизводительАЛЗАС
КатегорияРезисторы мощные (более 2 Вт)
У поставщиков
52 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:52 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 176,82 |
| от 20 | 165,49 |
| от 30 | 156,25 |
| от 60 | 149,37 |
| от 110 | 144,26 |
Описание

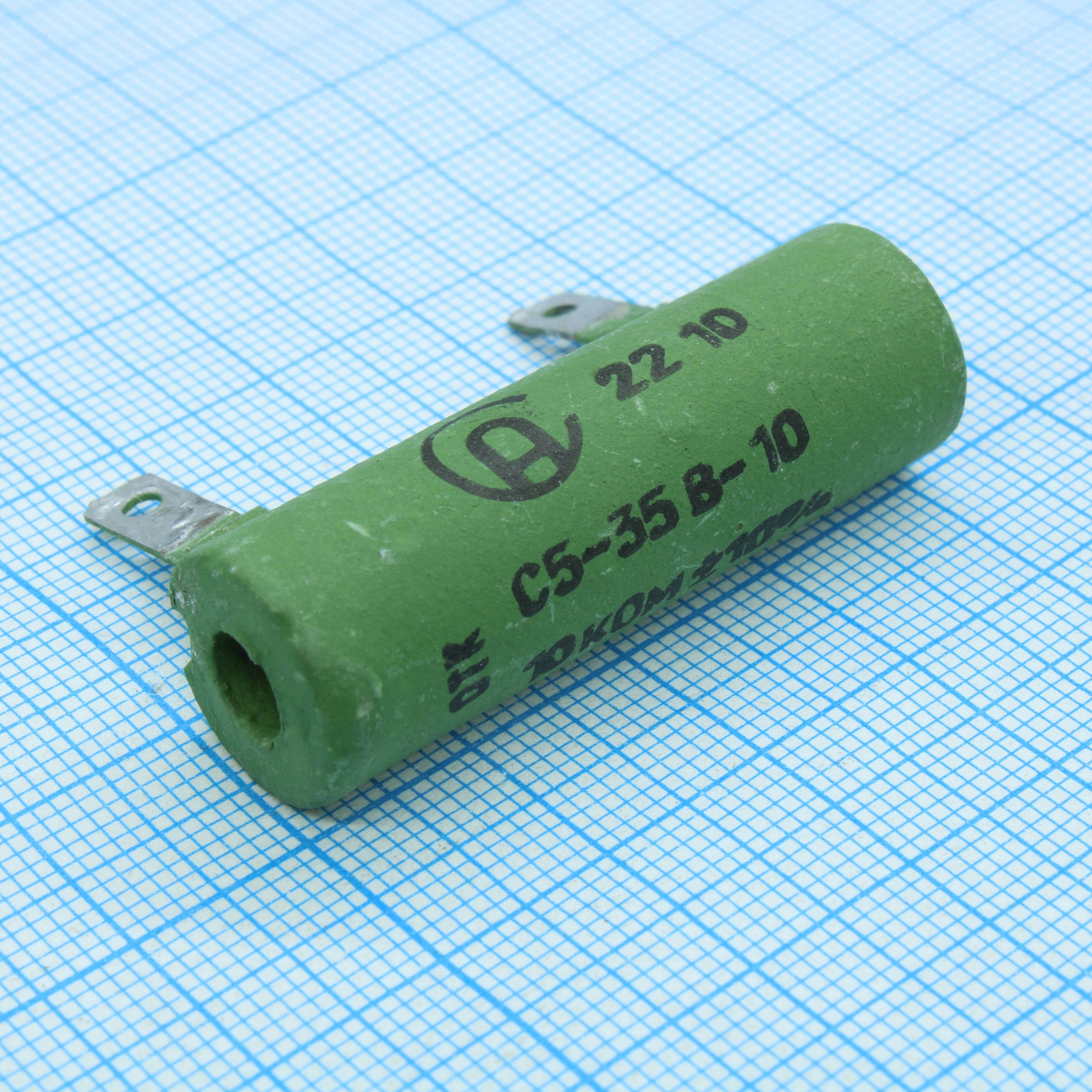

Проволочный постоянный резистор С5-35В на 10 кОм от производителя АЛЗАС. Компонент рассчитан на мощность 10 Вт с допуском ±10%. Выполнен в прочном корпусе, устойчивом к перегрузкам. Подходит для применения в промышленной автоматике и силовых цепях.
Технические характеристики
| Сопротивление | 10kΩ |
| Допуск | 10 % |
| Монтаж | Выводной |
| Тип | wirewound fixed resistor |
| Компонент | С5-35В |
| Пайка | Solder: POS-40 per GOST 21931; Iron power: 65 W; Время пайки: 5 s; Flux composition: 25% rosin, 75% isopropyl or ethyl alcohol; Iron tip temperature: 300°C |
| Вибрация | Диап. частот: 10–1000 Hz; Acceleration amplitude: 200 m/s² |
| Размеры | Высота: 17 ± 1.0 mm; Длина: 41 ± 1.5 mm; Вес: ≤52 g; Диаметр: 27 mm; Длина вывода: 31 ± 3.0 mm; Диаметр вывода: 1.0 mm; Шаг монтажных отверстий: 8.5 +1.5/-1.0 mm; Диаметр монтажного отверстия: 3.0 mm |
| Срок хранения | 12 years |
| Ном. мощность | 10W |
| Снижение мощности | from -60°C to +155°C |
| Mechanical shock | Single action duration: 0.5 ± 0.2 ms; Repeated action duration: 1 ± 0.3 ms; Single action peak acceleration: 5000 m/s²; Repeated action peak acceleration: 1500 m/s² |
| Диапазон сопротивлений | 1Ω to 16000Ω |
| Прочность на разрыв | 20 N (2 kgf) |
| Отн. влажность | up to 98% at 35°C without condensation |
| Резонансная частота | 1500 Hz |
| Термоциклирование | from +155°C to -60°C |
| Атмосферное давление | Maximum operating: 303960 Pa; Minimum operating: 666 Pa |
| Допуск сопротивления | ±10% |
| Vibration mitigation | leads must be soldered with 0.5 mm² wire and PVC tubing 5 mm diameter, 15–20 mm length for 50–100 W resistors |
| Примечание | "1" |
| Сопр. изоляции | ≥1000 MΩ |
| Год выпуска | 2025 |
| Low pressure operation | down to 10^-5 mm Hg |
| Minimum operating life | 10000 h |
| Useful life 95 percent | 40000 h |
| Overheating temperature | ≤250°C |
| Тип упаковки | Штучный товар |
| Раб. темп. макс. | +155°C |
| Диап. раб. темп. | -60°C to +155°C |
| Resistance change over life | ≤10% |
| Gas environment compatibility | Argon: up to 1.5%; Helium: up to 1%; Oxygen: up to 50%; Hydrogen: up to 20%; Nitrogen: up to 96%; Carbon dioxide: up to 3% |
| Nominal operating temperature | +40°C |
| Upper frequency without resonance | 1000 Hz |
| Resistance change after shelf life | ≤10% |
| High voltage insulation requirement | additional insulation required above 500 V |
| Temperature coefficient of resistance | ±500 ppm/°C |
