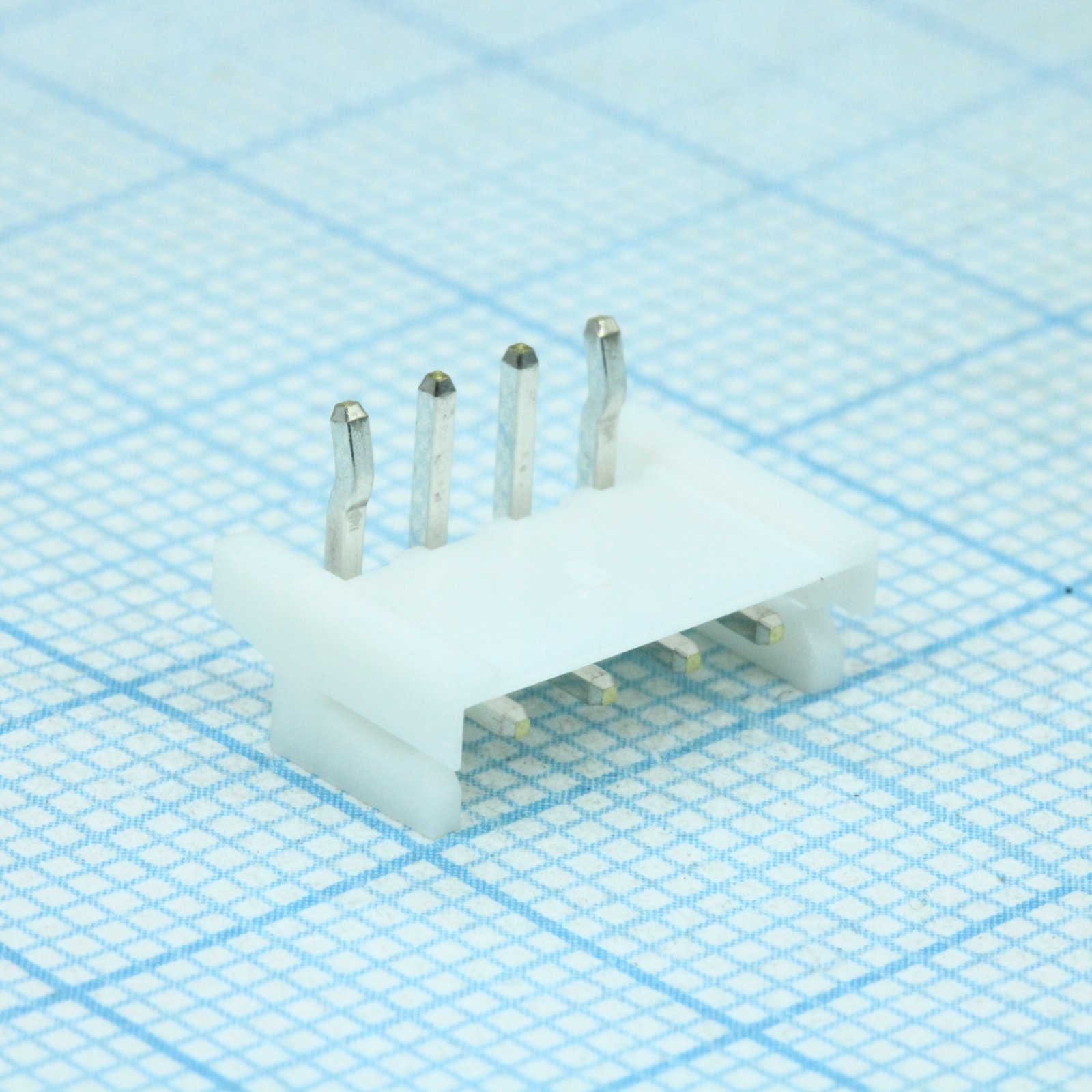

Разъем вилка серии EH угловая на плату, шаг 2,5 мм, однорядная 4 контакта, монтаж в отверстие
У поставщика
ПроизводительJST
У поставщиков
485 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:485 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 60 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,66 |
| от 100 | 10,98 |
| от 200 | 10,18 |
| от 400 | 9,35 |
| от 1 000 | 8,68 |
Описание
Разъем-вилка JST серии EH с угловым расположением контактов. Модель рассчитана на 4 позиции с шагом 2,5 мм и монтируется в отверстия на плату. Корпус защищен с трех сторон, что обеспечивает надежную фиксацию при пайке. Подходит для применения в бытовой электронике и компактных блоках питания.
Технические характеристики
| Тип | side entry type |
| Шаг | 2.5mm |
| Ток, А | 3A AC/DC (AWG #22) |
| Корпус | EH series connector |
| Напряжение, В | 250V AC/DC |
| Материал | Post: Brass, copper-undercoated, tin-plated (reflow treatment); Wafer: PA 66, UL94V-0, natural (white) |
| Тип монтажа | THT |
| Размеры | A: 7.5mm; B: 12.5mm |
| Варианты цвета | natural (white), Чёрный, Красный, tomato red, Синий, Жёлтый, lemon yellow, Зелёный, Оранжевый, Коричневый, purple, Розовый, Серый, светло-голубой, vivid yellow |
| Толщина ПП | 0.8 to 1.6mm |
| Applicable wire | AWG #32 to #22 |
| Rohs2 compliance | Да |
| Темп. диапазон | -25°C to +85°C |
| Сопр. контакта | 10mΩ max initial, 20mΩ max after environmental tests |
| Число цепей | 4 |
| Выдерживаемое напряжение | 800VAC/minute |
| Сопр. изоляции | 1000MΩ min |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Conn Shrouded Header (3 Sides) HDR 4 POS 2.5mm Solder RA Side Entry Thru-Hole Box |
