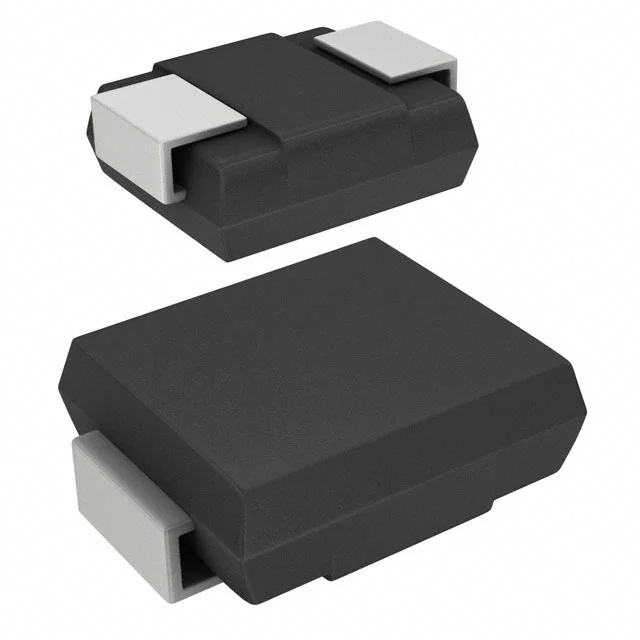

Диод выпрямительный общего применения 1000В 3А
У поставщика
ПроизводительGalaxy ME
У поставщиков
938 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт12,89 ₽
Сумма670,28 ₽
+ доплата 490,00 ₽
В наличии938 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 52 штюрлицам и ИП
от 98 — 11,99 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 670,28 ₽. До заказа без доплаты не хватает 16 629,72 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
52 шт · Склад 13 · 670,28 ₽
Описание
Диод выпрямительный общего применения от Galaxy ME. Рассчитан на обратное напряжение до 1000 В и прямой ток 3 А, выпускается в компактном корпусе SMC (DO-214AB). Подходит для блоков питания, бытовой электроники и цепей защиты от перенапряжений.
Технические характеристики
| Корпус | JEDEC DO-214AB, molded plastic over passivated chip |
| Серия | S3A --- S3M |
| Вес | 0.007 ounces, 0.21 gram |
| Корпус | SMC (DO-214AB) |
| Тип монтажа | SMD |
| Полярность | Цветная полоса обозначает конец катода |
| Клеммы | Solder plated, solderable per MIL-STD-1750, Method 2026 |
| Размеры | Ширина корпуса: 5.0±3.2mm; Ширина вывода: 1.3±0.25mm; Высота корпуса: 2.0±9.5mm; Длина корпуса: 6.9±0.25mm; Длина вывода: 7.8±0.2mm; Толщина вывода: 0.25±0.06mm |
| Описание | Surface Mount Rectifiers |
| Артикул | S3M |
| Производитель | GALAXY ELECTRICAL |
| Обратное напряжение | 1000V |
| Макс. RMS напряжение | 700V |
| Примечание | Диод 1000V 3A |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. темп. хр. | -55C to +150C |
| Высокотемпературная пайка | 260C/10 seconds at terminals |
| Имп. прямой ток | 100.0A |
| Класс горючести | 94V-0 |
| Макс. DC блокирующее напряжение | 1000V |
| Тип. емкость перехода | 30.0pF |
| Описание (англ.) | DIODE GEN PURP 1KV 3A DO214AB |
| Макс. обратный постоянный ток при 25 °C | 1.0uA |
| Макс. обратный ток при 125 °C | 125.0uA |
| Диапазон темп. перехода | -55C to +150C |
| Макс. мгновенное прямое напряжение | 1.15V |
| Макс. повторяющееся импульсное обратное напряжение | 1000V |
| Макс. средний выпрямленный ток | 3.0A |
| Тип. тепловое сопротивление переход-вывод | 16.0C/W |
| Тип. тепловое сопротивление переход-среда | 53.0C/W |
