Диод S3J
У поставщика
У поставщиков
35 280 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт5,14 ₽
Сумма514,00 ₽
В наличии28 959 шт
от 100 штюрлицам и ИП
от 775 — 4,24 ₽ (−18%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии6 321 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
продаётся от 200 штпри 200 — 6,06 ₽
100 шт · Склад 39 · 514,00 ₽
Описание

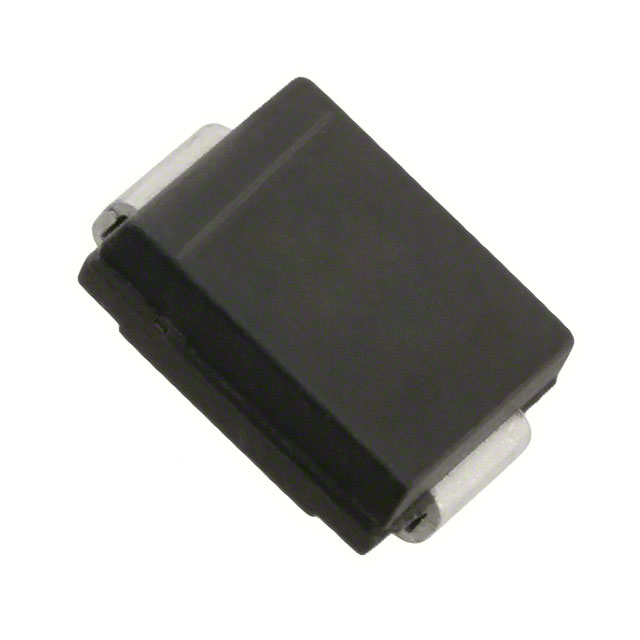

Диод S3J от MIC — это SMD-компонент в корпусе SMB. Рассчитан на прямой ток до 3 А и обратное напряжение 600 В, прямое падение напряжения составляет 1,2 В. Применяется для выпрямления в импульсных блоках питания и промышленной автоматике.
Технические характеристики
| Примечания | 1: Measured at 1 MHz and applied reverse voltage of 4 V D.C; 2: P.C.B. mounted with 2.0" X 2.0" (5 X 5 cm) copper pad areas. |
| Ток, А | 3.0 A |
| Корпус | SMB |
| Напряжение, В | 600 В |
| Особенности | For surface mounted applications, Low profile package, Стекло пассивированный переход чипа, Easy to pick and place, Lead free in comply with EU RoHS 2011/65/EU directives |
| Тип монтажа | SMD |
| Компонент | S3J |
| Ёмкость | 60 пФ |
| Описание | Surface Mount General Purpose Silicon Rectifiers |
| Прямое напряжение | 1.20 В |
| Предельные значения | Rms voltage vrms: 420V; Dc blocking voltage vdc: 600V; Температура хранения: -55°C to +150°C; Рабочая температура перехода Tj: -55°C to +150°C; Повторяющееся пиковое обратное напряжение VRRM: 600V; Peak forward surge current 8 3ms ifsm: 90A; Average forward rectified current if av: 3A |
| Механические данные | Корпус: SMB; Клеммы: Solderable per MIL-STD-750, Method 2026; Код маркировки: S3J; Approx weight: 0.093g; Тип монтажа: SMD |
| Обратный ток | 5.0 мкА |
| Тепловое сопротивление | 13 K/W |
| Раб. температура | -65 to +150 °C |
| Время обратного восстановления | 2.5 мкс |
| Электрические характеристики | Forward voltage vf at 3a: 1.1V; Dc reverse current ir at 25c: 5µA; Dc reverse current ir at 125c: 100µA; Typical junction capacitance cj: 35pF; Typical thermal resistance rthja: 48°C/W; Typical thermal resistance rthjc: 16°C/W |
| Обратное напряжение, В | 600 |
| Прямой ток, А | 3 |
