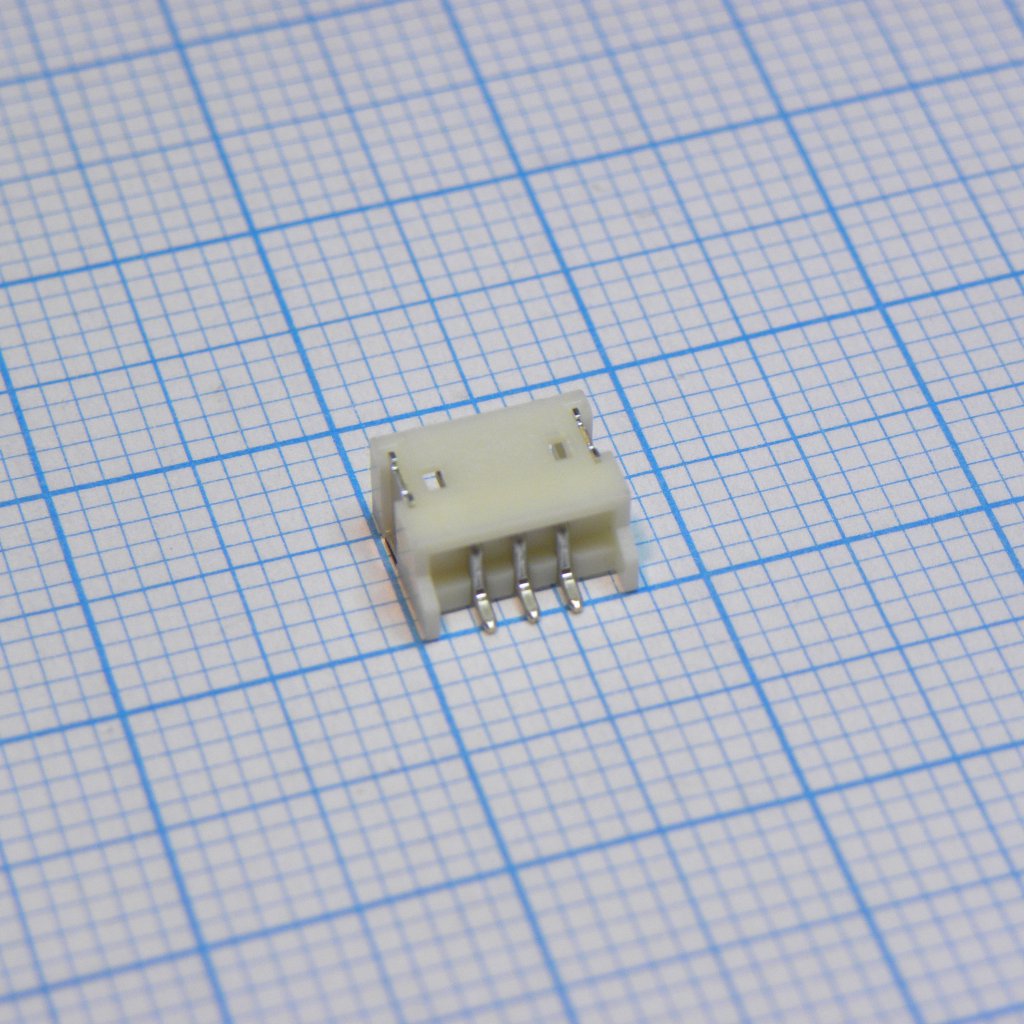

Разъем вилка серии ZH угловая на плату, шаг 1,5 мм, однорядная 3 контакта, монтаж SMT
У поставщика
ПроизводительJST
У поставщиков
373 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:373 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,05 |
| от 83 | 23,53 |
| от 165 | 21,46 |
| от 330 | 19,88 |
| от 660 | 18,71 |
Описание
Разъем-вилка JST серии ZH с угловым расположением контактов для поверхностного монтажа. Шаг выводов 1,5 мм, однорядная конструкция на 3 контакта. Компактный корпус и SMT-монтаж делают его удобным для автоматизированной сборки. Применяется в бытовой электронике и компактных устройствах, где важна экономия места на плате.
Технические характеристики
| RoHS | RoHS2 compliance |
| Тип | Shrouded header, SMT side entry type, SM4 type with solder tabs |
| Шаг | 1.5mm |
| Серия | ZH |
| Корпус | SM4 type (with solder tabs), side entry |
| Тип монтажа | SMD/SMT |
| Стандарты | UL Recognized E60389; CSA Certified LR20812 |
| Размеры a | 3.0mm |
| Размеры b | 7.5mm |
| Материал вывода | Brass, copper-undercoated, tin-plated (reflow treatment) |
| Ном. ток | 1A AC/DC (AWG #26) |
| Material wafer | PA 6T, UL94V-0, natural (ivory) |
| Ном. напряжение | 50V AC/DC |
| Applicable wire | AWG #32 to #26 |
| Кол-во на катушке | 1000 |
| Темп. диапазон | -25°C to +85°C (including temperature rise in applying electrical current) |
| Число цепей | 3 |
| Материал контакта | Brass, copper-undercoated, tin-plated (reflow treatment) |
| Выдерживаемое напряжение | 500VAC/min |
| Сопр. изоляции | 500MΩ min |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Начальное сопротивление контакта | 20mΩ max |
| Описание (англ.) | Conn Shrouded Header HDR 3 POS 1.5mm Solder RA SMD T/R |
| Applicable pc board thickness | 0.6 to 1.2mm, 1.6mm |
| Contact resistance after environmental tests | 30mΩ max |
