Документация
Диод SMD S3B
У поставщика
У поставщиков
7 886 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт8,75 ₽
Сумма875,00 ₽
+ доплата 490,00 ₽
В наличии7 886 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 123 — 8,15 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 875,00 ₽. До заказа без доплаты не хватает 16 425,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 875,00 ₽
Описание

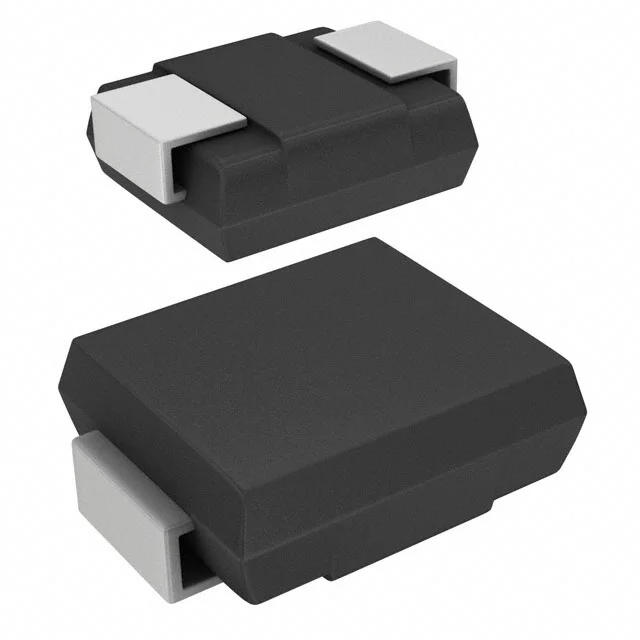

Диод SMD S3B от DC Components — выпрямительный диод в корпусе SMB. Рассчитан на ток до 3 А и обратное напряжение 100 В, прямое падение напряжения составляет 1,2 В. Применяется в цепях вторичного электропитания и импульсных блоках питания бытовой электроники.
Технические характеристики
| Корпус | Molded plastic, epoxy UL 94V-0 |
| Вес | 0.24 gram |
| Ток, А | 3.0 A |
| Корпус | SMB |
| Напряжение, В | 100 В |
| Тип монтажа | SMD |
| Полярность | As marked |
| Клеммы | луженый, паяемый по MIL-STD-750 Method 2026 |
| Размеры | 0.303-0.320 in (7.7-8.1 mm) length; 0.220-0.245 in (5.6-6.2 mm) width; 0.079-0.102 in (2.0-2.6 mm) height |
| Тип диода | Кремниевый выпрямитель общего назначения |
| Ёмкость | 60 пФ |
| Прямое напряжение | 1.20 В |
| Обратный ток | 5.0 мкА |
| Положение монтажа | любой |
| Тепловое сопротивление | 13 K/W |
| Макс. RMS напряжение | 70V |
| Раб. температура | -65 to +150 °C |
| Время обратного восстановления | 2.5 мкс |
| Имп. прямой ток | 100A |
| Макс. DC блокирующее напряжение | 100V |
| Тип. емкость перехода | 60pF |
| Макс. обратный постоянный ток при 25 °C | 5.0µA |
| Макс. обратный ток при 125 °C | 50µA |
| Макс. мгновенное прямое напряжение | 1.1V |
| Макс. повторяющееся импульсное обратное напряжение | 100V |
| Диапазон раб. и темп. хранения | -55 to +150°C |
| Макс. средний выпрямленный ток | 3.0A |
| Тип. тепловое сопротивление переход-вывод | 20°C/W |
| Обратное напряжение, В | 100 |
| Прямой ток, А | 3 |
