Описание

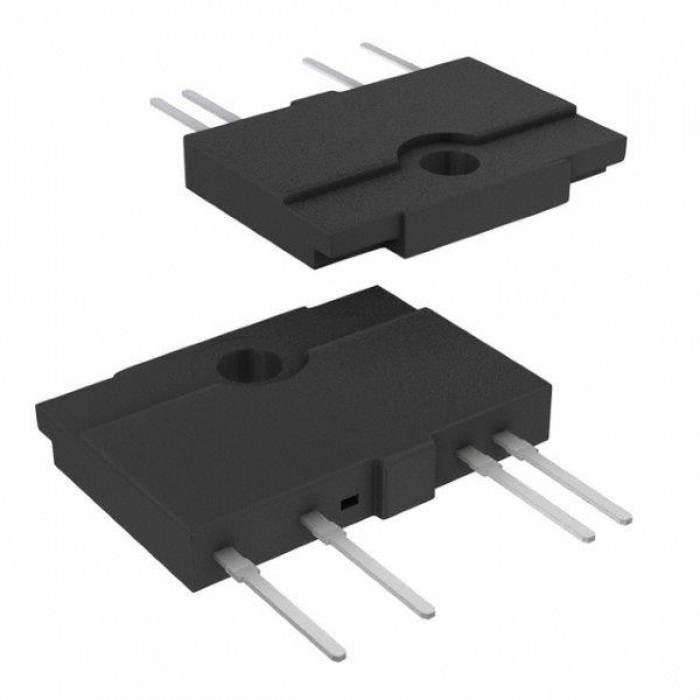

Твердотельное реле Sharp S202T02F в корпусе SIP-4 для монтажа THT. Коммутирует нагрузку до 200 В переменного тока, имеет встроенную схему перехода через ноль и изоляцию 3000 В. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Тип | Solid State Relay |
| Высота | 16mm |
| Серия | S202T02 |
| Файл UL | E94758 |
| Csa file | LR63705 |
| Тип монтажа | Выводной |
| Кол-во выводов | 4 |
| Шаг выводов | 2.54mm |
| Размеры | 23mm x 11.5mm x 16mm |
| Описание | Low Height Type Solid State Relay with built-in zero cross circuit |
| Тип выхода | Triac |
| Артикул | S202T02F |
| Корпус | SIP4 |
| Время включения | 10мс макс |
| Время выключения | 10мс макс |
| Прямое напряжение | 1.2V typ, 1.4V max |
| Ток удержания | 25mA max |
| Обратный ток | 1x10-4A max |
| Напряжение во включённом состоянии | 1.7Vrms max |
| Static dv dt min | 30V/µs |
| Макс. время включения | 10ms |
| Напр. изоляции | 3000Vrms |
| Макс. время выключения | 10ms |
| Rated load voltage | 200VAC |
| Zero cross circuit | built-in |
| Напряжение перехода через ноль | 35V max |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Ток удержания, макс. | 25mA |
| Рабочая частота | 45 to 65 Hz |
| Макс. обратный ток | 0.1mA |
| Темп. хранения | -30 to +125C |
| Макс. ток срабатывания | 8mA |
| Макс. напряжение открытого состояния | 1.7Vrms |
| Прямой входной ток | 50mA |
| Обратное входное напряжение | 6V |
| Сопр. изоляции | 1x1010ohm min |
| Ток в выключенном состоянии макс. | 0.1mA |
| Раб. температура | -25 to +100C |
| Output critical di dt | 40A/µs |
| Температура пайки | 260°C в течение 10 секунд |
| Zero cross voltage max | 35V |
| Мин. ток управления | 8mA max |
| Сопротивление изоляции мин. | 10GΩ |
| Output surge current max | 20A |
| Вх. ток макс. | 50mA |
| Обр. напр. вх. макс. | 6V |
| Диап. темп. хр. | -30 to +125°C |
| Effective on state current | 2Arms |
| Диап. раб. темп. | -25 to +100°C |
| Output on state current max | 2Arms |
| Peak one cycle surge current | 20A |
| Repetitive peak off state current | 1x10-4A max |
| Повторяющееся пиковое напряжение в закрытом состоянии | 600V |
| Non repetitive peak off state voltage | 600V |
| Output off state voltage repetitive peak | 600V |
| Критическая скорость нарастания тока во включенном состоянии | 40A/ms |
| Критическая скорость нарастания напряжения | 30V/ms min |
| Output off state voltage non repetitive peak | 600V |
| Critical rate of rise of off state voltage commutation | 4V/ms min |
| Количество контактов | 2 |
