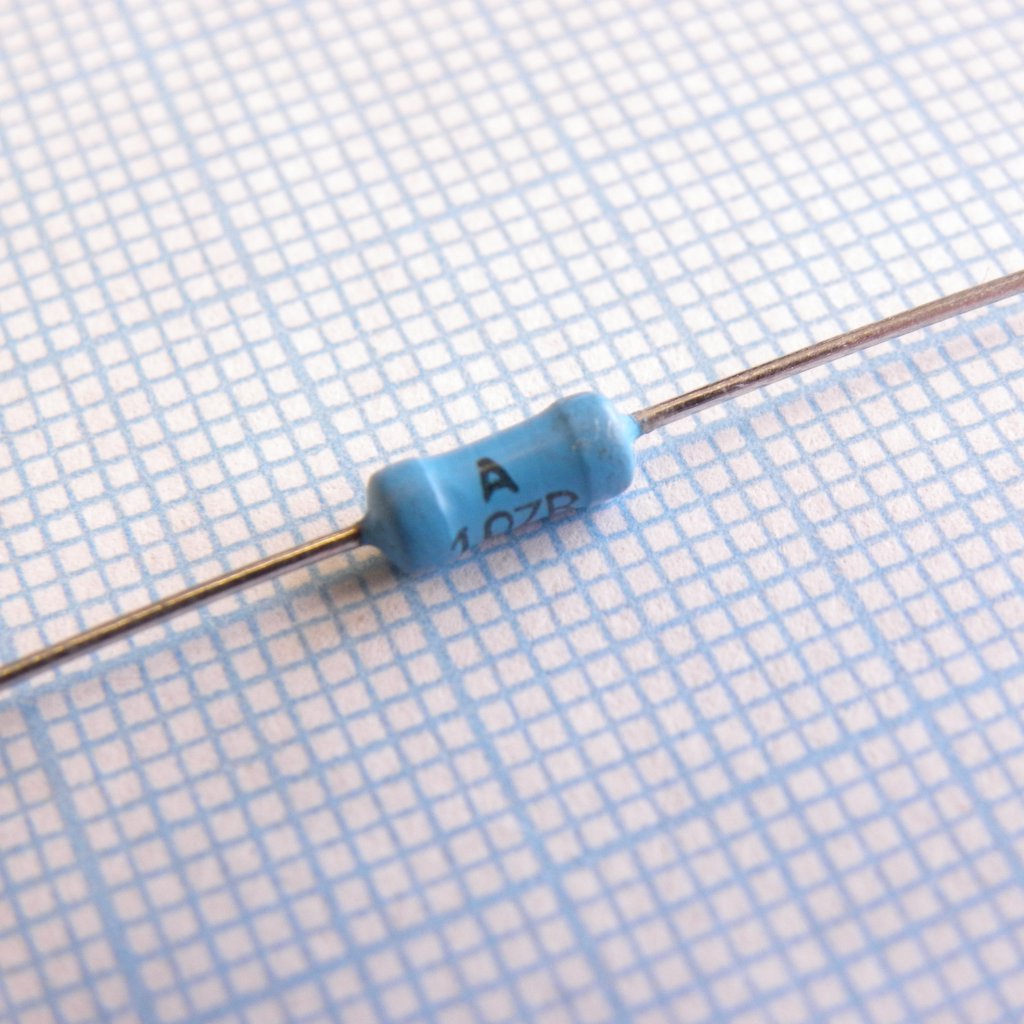

Постоянный прецизионный резистор 2.43кОм 0.125Вт ±0.1%
У поставщика
У поставщиков
7 шт.
Норм. уп.: 400
Цены поставщиков
Склад 13
В наличии:7 шт
Срок поставки: до недели
Норм. уп.: 400
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,48 |
| от 130 | 23,28 |
| от 260 | 21,52 |
| от 800 | 20,00 |
| от 1 200 | 18,98 |
Описание
Постоянный прецизионный резистор С2-29 производства «Ресурс» с номинальным сопротивлением 2,43 кОм. Компонент предназначен для применения в измерительной и высокоточной аппаратуре, где требуется стабильность параметров. Отличается низким температурным коэффициентом сопротивления и малой собственной шумностью.
Технические характеристики
| Модель | С2-29В-0,125 |
| Серия | С2-29В |
| Вес | 0.22g |
| Корпус | axial |
| Монтаж | Выводной |
| Стандарт | ШКАБ.434110.011 ТУ |
| Acceptance | ОТК |
| Размеры | Длина: 6.0mm ±0.6mm; Диаметр: 2.4mm -0.6mm; Длина вывода: 25mm +5mm; Диаметр вывода: 0.6mm ±0.06mm |
| Сопротивление | 2.43kOhm |
| Уровень шума | Range 499k to 1M: 1.0 µV/V (group 1); Range 10k to 499k: 0.5 µV/V (group 0.5), 1.0 µV/V (group 1); Range 1M to 8.56M: 1.0 µV/V (group 1), 5.0 µV/V (group 5) |
| Надежность | Срок хранения: 25 years; Warranty operating hours: 25000h |
| Ном. мощность | 0.125W |
| Assembly type | manual and automated |
| Тип компонента | Постоянный непроволочный прецизионный изолированный резистор |
| Mold resistance | Да |
| Диапазон сопротивлений | 1Ohm to 5.11MOhm |
| Humidity resistance | 98% at 35°C |
| Макс. рабочее напряжение | Below 33mmHg: Dc or ac rms: 200V; Pulsed current: 400V; Dc or ac amplitude 0.1Pnom: 300V; Dc or ac amplitude 0.2Pnom: 200V; At 33mmHg and above: Dc or ac rms: 200V; Pulsed current: 400V; Dc or ac amplitude 0.1Pnom: 300V; Dc or ac amplitude 0.2Pnom: 200V |
| Salt fog resistance | Да |
| Атмосферное давление | Limit: 1.2×10^4 Pa (90 mmHg); Working: 1.33×10^-4 Pa (10^-6 mmHg) |
| Допуск сопротивления | ±0.1% |
| Примечание | "А","1" |
| Год выпуска | 2024 |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Derated power temperature | 155°C |
| Nominal power dissipation | 0.125W |
| Nominal power temperature | 70°C |
| Диап. раб. темп. | -60°C to +155°C |
| Increased atmospheric pressure | 294 kPa (3 kgf/cm²) |
| Condensed precipitation resistance | Да |
| Temperature coefficient of resistance | Group A: ±25×10^-6 1/°C (20 to 155°C), ±75×10^-6 1/°C (-60 to 20°C); Group B: ±50×10^-6 1/°C (20 to 155°C), ±150×10^-6 1/°C (-60 to 20°C); Group C: ±15×10^-6 1/°C (20 to 155°C), ±55×10^-6 1/°C (-60 to 20°C); Group V: ±100×10^-6 1/°C (20 to 155°C), ±250×10^-6 1/°C (-60 to 20°C) |
