Диод SMD S1M
У поставщика
У поставщиков
42 412 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт2,16 ₽
Сумма691,20 ₽
+ доплата 490,00 ₽
В наличии42 372 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 320 штюрлицам и ИП
от 1 238 — 1,75 ₽ (−19%)
Заказ со склада «Склад 13» с этой позицией — 691,20 ₽. До заказа без доплаты не хватает 16 558,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
320 шт · Склад 13 · 691,20 ₽
Описание

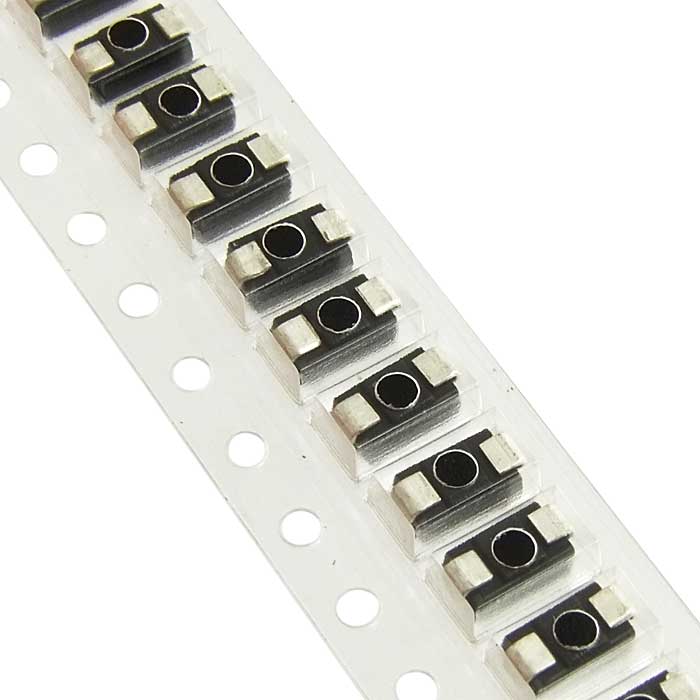

Диод SMD S1M от Yangjie — выпрямительный компонент в корпусе SMA. Рассчитан на обратное напряжение до 1000 В и прямой ток 1 А, работает в диапазоне температур от -55 до +150 °C. Применяется в блоках питания и бытовой электронике.
Технические характеристики
| Вес | 0.059g |
| Ток, А | 1 А |
| Корпус | SMA |
| Напряжение, В | 1000 В |
| Особенности | low profile, glass passivated chip junction, high forward surge capability |
| Тип монтажа | SMD |
| Полярность | Линия катода обозначает конец катода |
| Обратное напряжение | 1000 |
| Прямой ток | 1 |
| Уровень MSL | 1 |
| Клеммы | Лужёные выводы, паяемые по J-STD-002 и JESD22-B102 |
| Рабочая температура | -55 ... +150 |
| Соответствие | RoHS, halogen-free |
| Размеры | A: 1.25-1.58mm; B: 2.40-2.83mm; C: 4.06-4.75mm; D: 1.90-2.30mm; E: 4.93-5.28mm; F: 0.76-1.41mm; G: 0.08-0.20mm; H: 0.15-0.31mm |
| Номинал I²t | 3.735A^2s |
| Артикул | S1M (GS1M) |
| Среднеквадратичное напряжение | 700V |
| Напряжение среднеквадратичное | 700V |
| Применение | General purpose rectification of power supplies, inverters, converters, and freewheeling diodes |
| Без галогенов | Да |
| Размеры мм | A: 1.25-1.58; B: 2.40-2.83; C: 4.06-4.75; D: 1.90-2.30; E: 4.93-5.28; F: 0.76-1.41; G: 0.08-0.20; H: 0.15-0.31 |
| Тип монтажа | SMD |
| Соотв. RoHS | Да |
| Маркировка полярности | Линия катода |
| Напряжение блокировки DC | 1000V |
| Код маркировки | GS1M |
| Класс горючести | UL 94 V-0 |
| Обратный ток при 25°C | 5μA |
| Напряжение блокировки DC | 1000V |
| I²t | 3.735A^2s |
| Падение напряжения | 1.1V |
| Емкость перехода | 8pF |
| Обратный ток 125°C | 100μA |
| Рекомендуемая посадочная площадка | P1: 4.00mm; P2: 1.50mm; P3: 6.50mm; Q1: 2.50mm; Q2: 1.70mm |
| Рекомендуемая контактная площадка, мм | P1: 4.00; P2: 1.50; P3: 6.50; Q1: 2.50; Q2: 1.70 |
| Диап. темп. хр. | -55~+150°C |
| Диапазон темп. перехода | -55~+150°C |
| Пиковая температура пайки | 260°C |
| Макс. температура оплавления | 260°C |
| Импульсный прямой ток, прямоугольный | 60A |
| Макс. прямое падение напряжения | 1.1V @ 1.0A, Tj=25°C |
| Импульсный прямой ток, полусинус | 30A |
| Повторяющееся импульсное обратное напряжение | 1000V |
| Повторяющееся пиковое обратное напряжение | 1000V |
| Средний выпрямленный выходной ток | 1.0A |
| Макс. обратный ток при 25 °C | 5μA |
| Макс. обратный ток, DC при 125 °C | 100μA |
| Тепл. сопр. переход-корпус | 20°C/W |
| Тепловое сопротивление переход-вывод | 22°C/W |
| Импульсный прямой ток, 1 мс, прямоугольный | 60A |
| Термосопротивление переход-среда | 70°C/W |
| Импульсный прямой ток, 60 Гц, полусинус, 1 цикл | 30A |
