Диод выпрямительный общего применения 1000В 1А
У поставщика
ПроизводительON Semiconductor
У поставщиков
5 012 шт.
Норм. уп.: 7500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт7,61 ₽
Сумма700,12 ₽
+ доплата 490,00 ₽
В наличии5 012 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 92 штюрлицам и ИП
от 144 — 7,04 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 700,12 ₽. До заказа без доплаты не хватает 16 599,88 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
92 шт · Склад 13 · 700,12 ₽
Описание

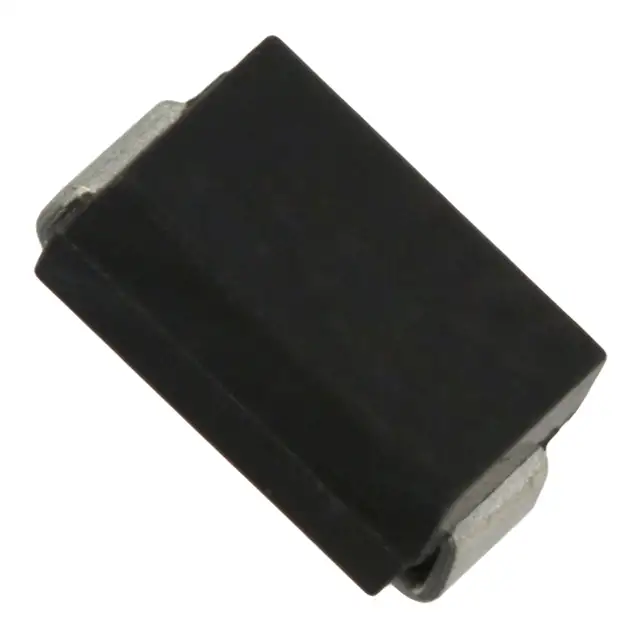

Выпрямительный диод S1M от ON Semiconductor. Рассчитан на обратное напряжение до 1000 В и прямой ток 1 А, выпускается в компактном корпусе SMA (DO-214AC). Подходит для цепей общего назначения в блоках питания и бытовой электронике.
Технические характеристики
| Температура перехода | -55 to +150°C |
| RoHS | Соответствует |
| Тип | P-I-N Rectifier |
| Ток I_FSM | 30A |
| Температура хранения | -55 to +150°C |
| Семейство | S1A - S1M |
| Средний прямой ток | 1.0A |
| Psi jl | 25°C/W |
| Ёмкость перехода, тип. | 6.6pF |
| Маркировка | S1M |
| Макс. рассеиваемая мощность | 1.4W |
| Корпус | SMA (DO-214AC) |
| Упаковка | лента и катушка |
| Прямое напряжение, макс. | 1.1V |
| Тип монтажа | SMD |
| Полярность | Cathode band denotes cathode |
| Время обратного восстановления, тип. | 1.8µs |
| Кол-во выводов | 2 |
| R th ja 1 | 85°C/W |
| R th ja 2 | 170°C/W |
| Макс. повторяющееся обратное напряжение | 1000V |
| Размеры | Ширина, макс.: 2.95mm; Ширина мин.: 2.50mm; Макс. высота: 2.70mm; Макс. длина: 5.60mm; Мин. длина: 4.80mm; Толщина вывода: 0.203mm; Макс. ширина вывода: 0.45mm; Мин. ширина вывода: 0.30mm |
| Описание | General-Purpose Rectifier |
| Макс. обратный ток при 25 °C | 1.0µA |
| Артикул | S1M |
| V rrm range | 50V to 1000V |
| I r max 125c | 50µA |
| Контактная площадка | Pad gap: 1.20mm to 2.65mm; Pad width: 1.65mm to 1.75mm; Pad length: 4.30mm to 4.75mm |
| Сертифицировано UL | UL #E258596 |
| C j condition | V_R = 4.0V, f = 1.0MHz |
| I r condition | at rated V_R |
| V f condition | I_F = 1.0A |
| T rr condition | I_F = 0.5A, I_R = 1.0A, I_rr = 0.25A |
| I fsm condition | 8.3ms single half-sine-wave |
| I f av condition | T_A = 100°C |
| R th ja 1 condition | FR-4 PCB, land pattern 25mm² (5x5mm) |
| R th ja 2 condition | FR-4 PCB, land pattern 4.6375mm² (2.65x1.75mm) |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Описание (англ.) | DIODE GEN PURP 1KV 1A SMA |
