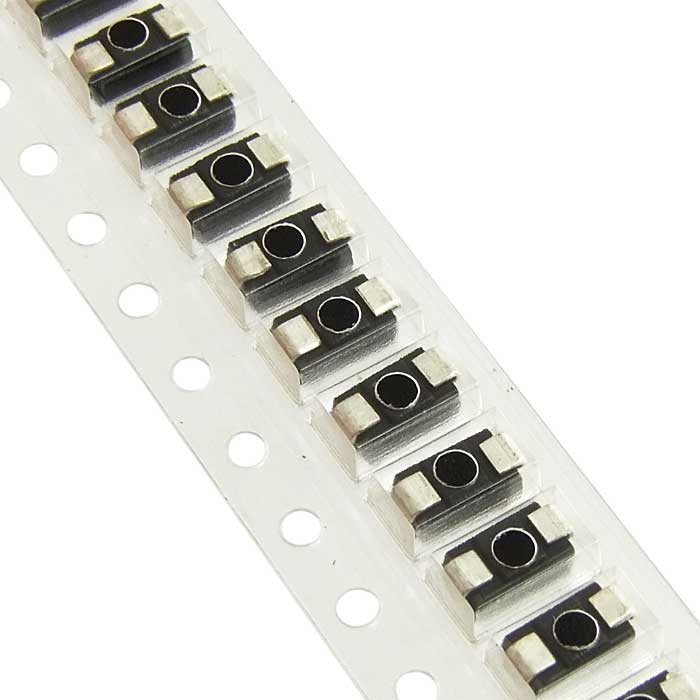

Диод SMD S1M
У поставщика
У поставщиков
766 628 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт1,98 ₽
Сумма498,96 ₽
В наличии764 878 шт
от 252 штюрлицам и ИП
от 2 000 — 0,99 ₽ (−50%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии1 578 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 688 штюрлицам и ИП
продаётся от 688 штпри 688 — 1,00 ₽
252 шт · Склад 39 · 498,96 ₽
Описание
Диод SMD S1M от HOTTECH — выпрямительный компонент в корпусе SMA. Рассчитан на обратное напряжение до 1000 В и прямой ток до 1 А. Применяется в блоках питания, бытовой электронике и промышленной автоматике.
Технические характеристики
| Тип | выпрямительный диод |
| Вес | 0.065g |
| Ток, А | 1 А |
| Корпус | SMA (DO-214AC) |
| Напряжение, В | 1000 В |
| Тип монтажа | SMD |
| Обратное напряжение | 1000 |
| Прямой ток | 1 |
| Описание | General Purpose Rectifier Diode |
| Артикул | S1M |
| Материал корпуса | литой пластик |
| Тип компонента | General Purpose Rectifier Diode |
| Прямое напряжение | 1.1V |
| Обратный ток | 5µA |
| Емкость диода | 10pF |
| Тип диода | общего применения |
| Размеры упаковки | Макс. ширина корпуса: 2.80mm; Мин. ширина корпуса: 2.20mm; Макс. ширина вывода: 1.50mm; Мин. ширина вывода: 0.90mm; Высота корпуса макс.: 1.70mm; Мин. высота корпуса: 1.30mm; Макс. длина корпуса: 5.30mm; Мин. длина корпуса: 4.70mm; Макс. длина вывода: 1.50mm; Длина вывода мин.: 0.90mm; Terminal width max: 2.55mm; Мин. ширина вывода: 1.70mm |
| Класс горючести | UL 94V-0 |
| Ср.кв. обратное напряжение | 700V |
| Темп. перехода | 125°C |
| Время обратного восстановления | 2µs |
| Средний прямой ток | 1A |
| Макс. темп. перехода | 125°C |
| Прямое напряжение | IF=1A |
| Условие обратного тока | VR=1000V |
| Диап. темп. хр. | -55~+150°C |
| Уровень чувствительности к влаге | Уровень 1 |
| Обратное напряжение блокировки, DC | 1000V |
| Условия ёмкости диода | VR=4V, f=1MHz |
| Повторяющееся импульсное обратное напряжение | 1000V |
| Условия времени обратного восстановления | IF=0.5A, IR=1.0A, IRR=0.25A |
| Средний выпрямленный ток | 1A |
| Неповторяющийся пиковый ток перенапряжения | 30A |
| Макс. повторяющееся импульсное обратное напряжение | 1000V |
| Термосопротивление переход-среда | 30°C/W |
| Неповтор. импульсный ток | 30A |
| Максимальное постоянное обратное напряжение,В | 1000 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 1 |
