Диод выпрямительный общего применения 1000В 1А
У поставщика
У поставщиков
511 819 шт.
Норм. уп.: 7500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт3,44 ₽
Сумма502,24 ₽
В наличии439 404 шт
от 146 штюрлицам и ИП
от 1 162 — 2,80 ₽ (−19%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии72 415 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 148 штюрлицам и ИП
продаётся от 148 штпри 148 — 4,70 ₽
146 шт · Склад 39 · 502,24 ₽
Описание

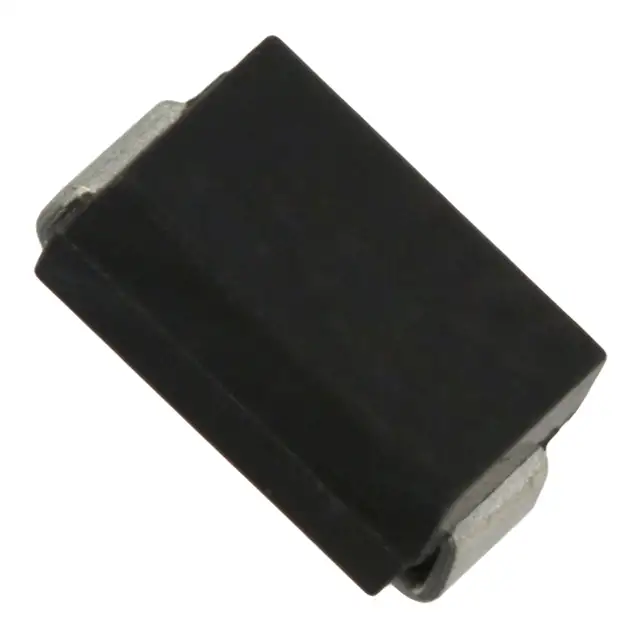

Выпрямительный диод S1M от DIOTEC рассчитан на обратное напряжение до 1000 В и прямой ток 1 А. Компонент выполнен в компактном корпусе SMA (DO-214AC) для поверхностного монтажа. Подходит для блоков питания и бытовой электроники.
Технические характеристики
| Тип | General-Purpose Rectifier |
| Маркировка | S1M |
| Корпус | SMA (DO-214AC) |
| Тип монтажа | SMD |
| Малый ток утечки | Да |
| Артикул | S1M |
| Fast response | Да |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.1V |
| Стеклянная пассивация | Да |
| Сертификация UL | UL #E258596 |
| Макс. ширина корпуса | 2.95mm |
| Мин. ширина корпуса | 2.65mm |
| Рассеиваемая мощность | 1.4W |
| Макс. высота корпуса | 2.70mm |
| Макс. длина корпуса | 4.75mm |
| Мин. длина корпуса | 4.30mm |
| Обратный ток при 25°C | 1µA |
| Емкость перехода | 6.6pF |
| Обратный ток 125°C | 50µA |
| Время обратного восстановления | 1.8µs |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. темп. хр. | -55 to +150°C |
| Color band denotes cathode | Да |
| Диапазон темп. перехода | -55 to +150°C |
| Land pattern recommendation | 5.60mm x 2.50mm (pad size) |
| Описание (англ.) | DIODE GEN PURP 1KV 1A SMA |
| Повторяющееся импульсное обратное напряжение | 1000V |
| Средний выпрямленный прямой ток | 1A |
| Junction lead thermal characteristic | 25°C/W |
| Неповтор. импульсный ток | 30A |
| Thermal resistance junction to ambient 25mm2 | 85°C/W |
| Thermal resistance junction to ambient 4 6mm2 | 170°C/W |
| Обратное напряжение, В | 1000 |
| Прямой ток, А | 1 |
