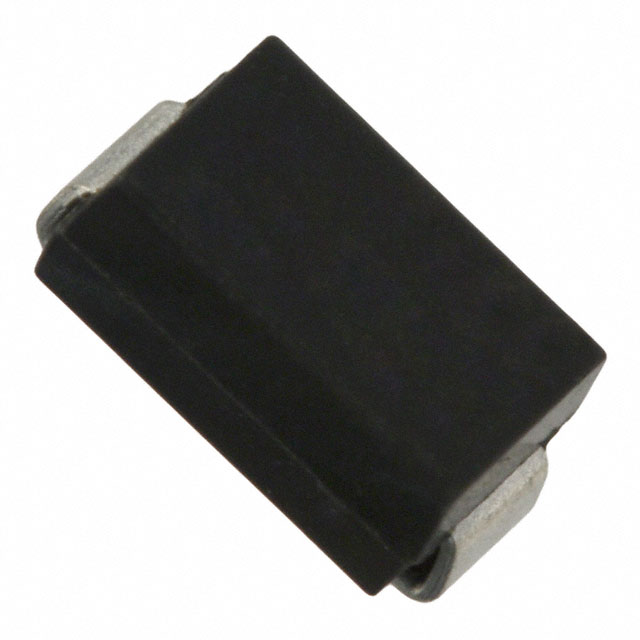

Диод SMD S1D
У поставщика
У поставщиков
536 шт.
Норм. уп.: 7500
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт5,23 ₽
Сумма502,08 ₽
В наличии164 шт
от 96 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии372 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 108 штюрлицам и ИП
продаётся от 108 штпри 108 — 6,51 ₽
96 шт · Склад 39 · 502,08 ₽
Описание
Выпрямительный диод SMD S1D от DIOTEC рассчитан на ток до 1 А и обратное напряжение 200 В. Компонент выпускается в компактном корпусе SMA для поверхностного монтажа. Подходит для блоков питания и бытовой электроники.
Технические характеристики
| Ток, А | 1 А |
| Корпус | SMA |
| Напряжение, В | 200 В |
| Тип монтажа | SMD |
| Уровень MSL | 1 |
| Клеммы | Matte tin plated leads, solderable per J-STD-002 and JESD 22-B102 |
| Размеры | Макс. ширина корпуса: 0.065in (1.65mm); Мин. ширина корпуса: 0.049in (1.25mm); Макс. ширина вывода: 0.012in (0.305mm); Мин. ширина вывода: 0.006in (0.152mm); Высота корпуса макс.: 0.074in (1.88mm); Мин. высота корпуса: 0.066in (1.68mm); Макс. длина корпуса: 0.177in (4.50mm); Мин. длина корпуса: 0.157in (3.99mm); Макс. длина вывода: 0.060in (1.52mm); Длина вывода мин.: 0.030in (0.76mm) |
| Тип диода | Surface Mount Glass Passivated Rectifier |
| Артикул | S1D |
| Среднеквадратичное напряжение | 140V |
| Код маркировки | SD |
| Материал корпуса | Molding compound meets UL 94 V-0 flammability rating |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.1V |
| AEC-Q101 | Да |
| Напряжение блокировки DC | 200V |
| Диап. темп. хр. | -55 to +150°C |
| Имп. прямой ток | 40A |
| Макс. температура оплавления | 260°C |
| Тип. емкость перехода | 12pF |
| Typical reverse recovery time | 1.8us |
| Повторяющееся импульсное обратное напряжение | 200V |
| Средний выпрямленный ток | 1.0A |
| Макс. обратный постоянный ток при 25 °C | 1.0uA |
| Макс. обратный ток при 125 °C | 50uA |
| Тепловое сопротивление переход-вывод | 27°C/W |
| Диапазон темп. перехода | -55 to +150°C |
| Термосопротивление переход-среда | 75°C/W |
| Non repetitive peak reverse avalanche energy | 5mJ |
| Обратное напряжение, В | 200 |
| Прямой ток, А | 1 |
