Диод выпрямительный S1B
В наличии
На своём складе
15 400 шт.

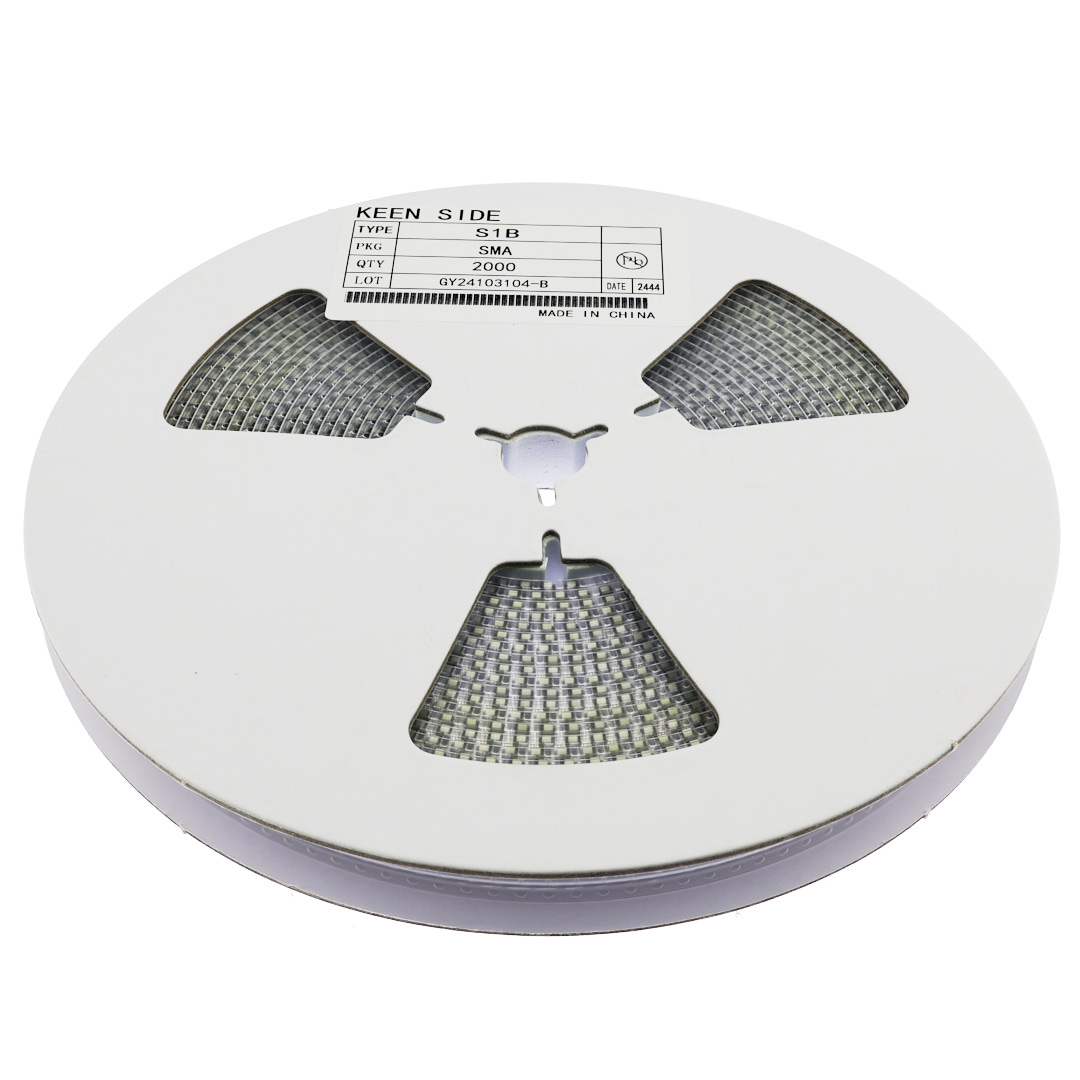

Норм. уп.: 2000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,57 |
| от 800 | 0,53 |
| от 2 000 | 0,52 |
| от 4 000 | 0,51 |
Описание

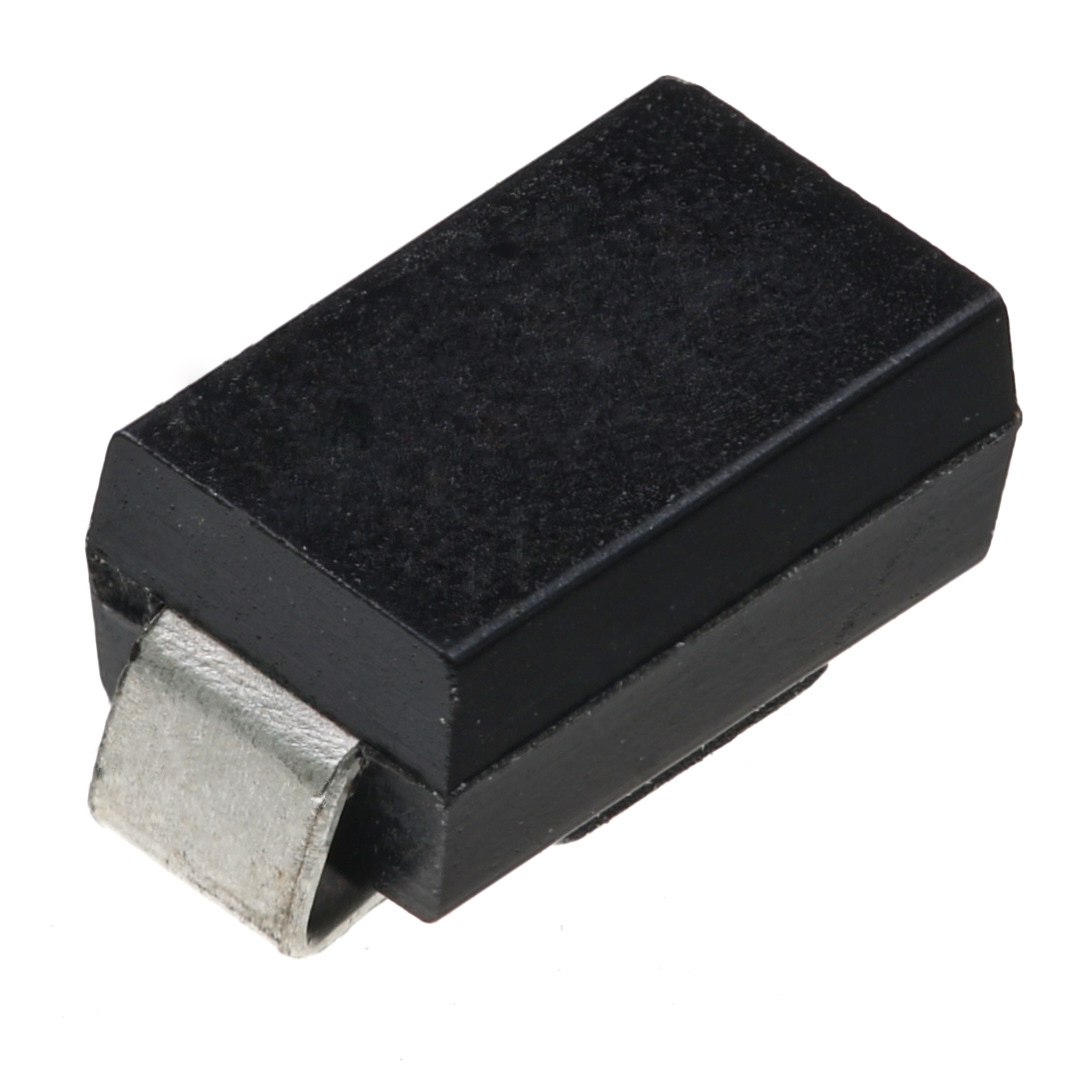

Выпрямительный диод S1B от KEEN SIDE рассчитан на прямой ток до 1 А и обратное напряжение 100 В. Компонент выполнен в компактном SMD-корпусе SMA с пассивированным стеклом кристаллом. Подходит для поверхностного монтажа в импульсных блоках питания и бытовой электронике.
Технические характеристики
| Тип | rectifier_diode |
| Серия | S1A-S1M |
| Вес | 0.055g |
| Ток, А | 1 А |
| Корпус | SMA |
| Напряжение, В | 100 В |
| Тип монтажа | SMD |
| Без свинца | Да |
| Артикул | S1B |
| Среднеквадратичное напряжение | 70V |
| Код маркировки | S1B |
| Материал корпуса | glass_passivated_chip_junction |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.1V |
| Напряжение блокировки DC | 100V |
| Dimensions body max | A: 2.2mm; C: 0.31mm; D: 4.5mm; E: 2.7mm; G: 1.5mm; He: 5.2mm; E pin: 1.6mm |
| Обратный ток при 25°C | 5μA |
| Емкость перехода | 15pF |
| Обратный ток 125°C | 50μA |
| Диап. темп. хр. | -55~+150°C |
| Имп. прямой ток | 30A |
| Диап. раб. темп. | -55~+150°C |
| Повторяющееся импульсное обратное напряжение | 100V |
| Средний выпрямленный ток | 1A |
| Термосопротивление переход-среда | 75°C/W |
