Signal Relay 24VDC 1A DPDT (20.2mm 9.8mm 12.5mm) THT
У поставщика
ПроизводительFCL
У поставщиков
156 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:156 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 226,03 |
| от 6 | 217,87 |
| от 12 | 210,00 |
| от 23 | 203,75 |
| от 46 | 200,30 |
Описание

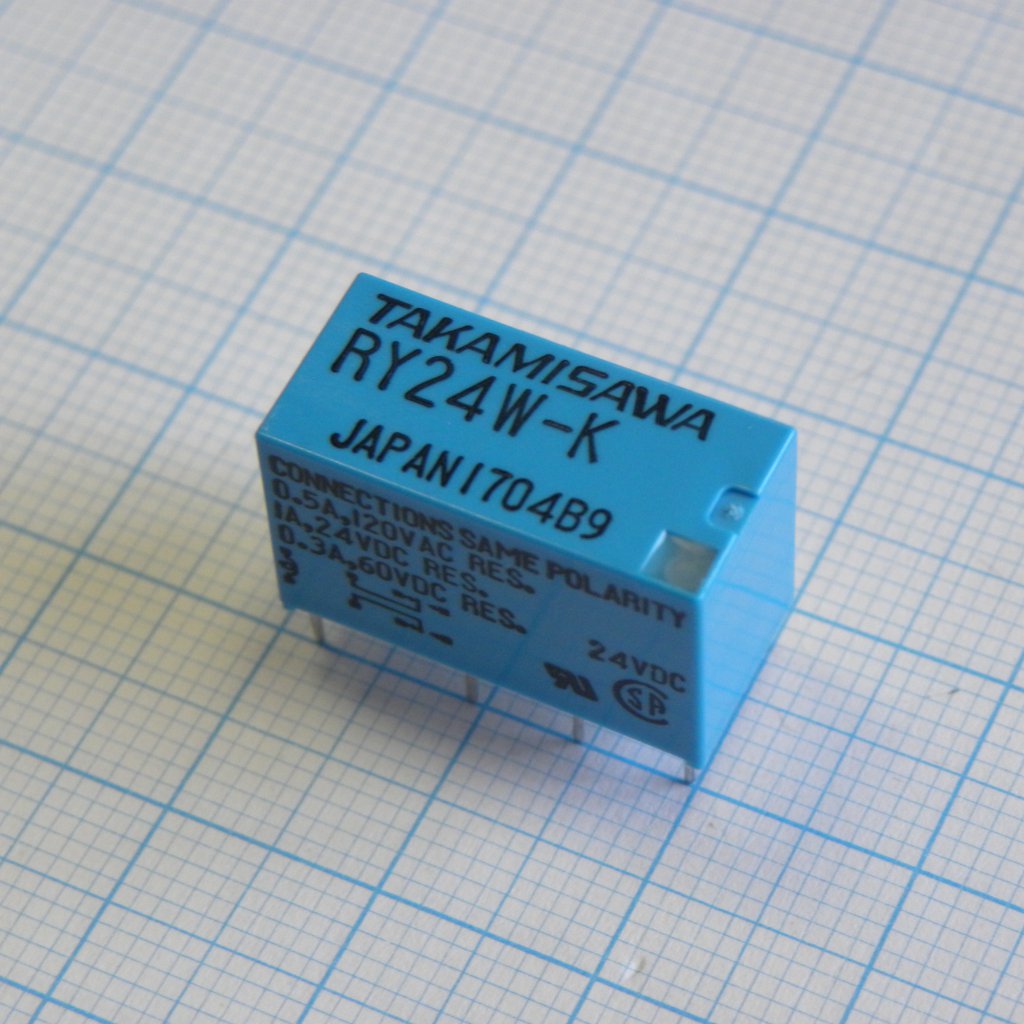

Сигнальное реле FCL RY-24W-K работает от 24 В постоянного тока и коммутирует до 1 А. Компонент имеет конфигурацию контактов DPDT (две переключающие группы) и выполняется в компактном корпусе для монтажа в отверстия (THT) размером 20,2×9,8×12,5 мм. Подходит для цепей управления в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | RY-24W-K |
| Серия | RY |
| Вес | 5g |
| Корпус | plastic sealed, DIL pitch terminals |
| Тип монтажа | THT |
| Размеры | 20.2mm x 9.8mm x 12.5mm |
| Форма контакта | 2 form C |
| Время срабатывания | 6ms |
| Время отпускания | 3ms |
| Contact style | bifurcated |
| Nominal power | 200mW |
| Surge strength | 1500V |
| Сопр. катушки | 2880Ω |
| Электрический ресурс | 5e5 ops at 1A 24VDC |
| Мех. ресурс | 2e7 ops |
| Номинальное напряжение | 24VDC |
| Shock endurance | 1000m/s² |
| Материал контакта | gold overlay silver-palladium |
| Описание | Low Signal Relays - PCB Mini Signal 24VDC |
| Min switching load | 0.01mA at 10mVDC |
| Shock misoperation | 100m/s² |
| Расположение контактов | DPDT |
| Макс. коммутируемая мощность | 60VA/24W |
| Vibration endurance | 10 to 55Hz, 4.5mm double amplitude |
| Max carrying current | 1.25A |
| Must operate voltage | 16.8VDC |
| Must release voltage | 1.2VDC |
| Примечание | 24VDC 1A DPDT |
| Сопр. изоляции | 1000MΩ at 500VDC |
| Макс. коммутируемый ток | 1A |
| Макс. коммутируемое напряжение | 120VAC, 60VDC |
| Раб. температура | -30°C to +90°C |
| Max contact resistance | 100mΩ |
| Vibration misoperation | 10 to 55Hz, 1.5mm double amplitude |
| Тип упаковки | Tray (палетта) |
| Rated contact current ac | 0.5A at 120VAC |
| Capacitance open contacts | 0.9pF |
| Capacitance coil to contacts | 1.9pF |
| Rated contact current resistive | 1A at 24VDC |
| Эл. прочность разомкнутых контактов | 500VAC 1min |
| Прочность изоляции катушка-контакты | 1000VAC 1min |
| Диэл. прочность соседних контактов | 1000VAC 1min |
