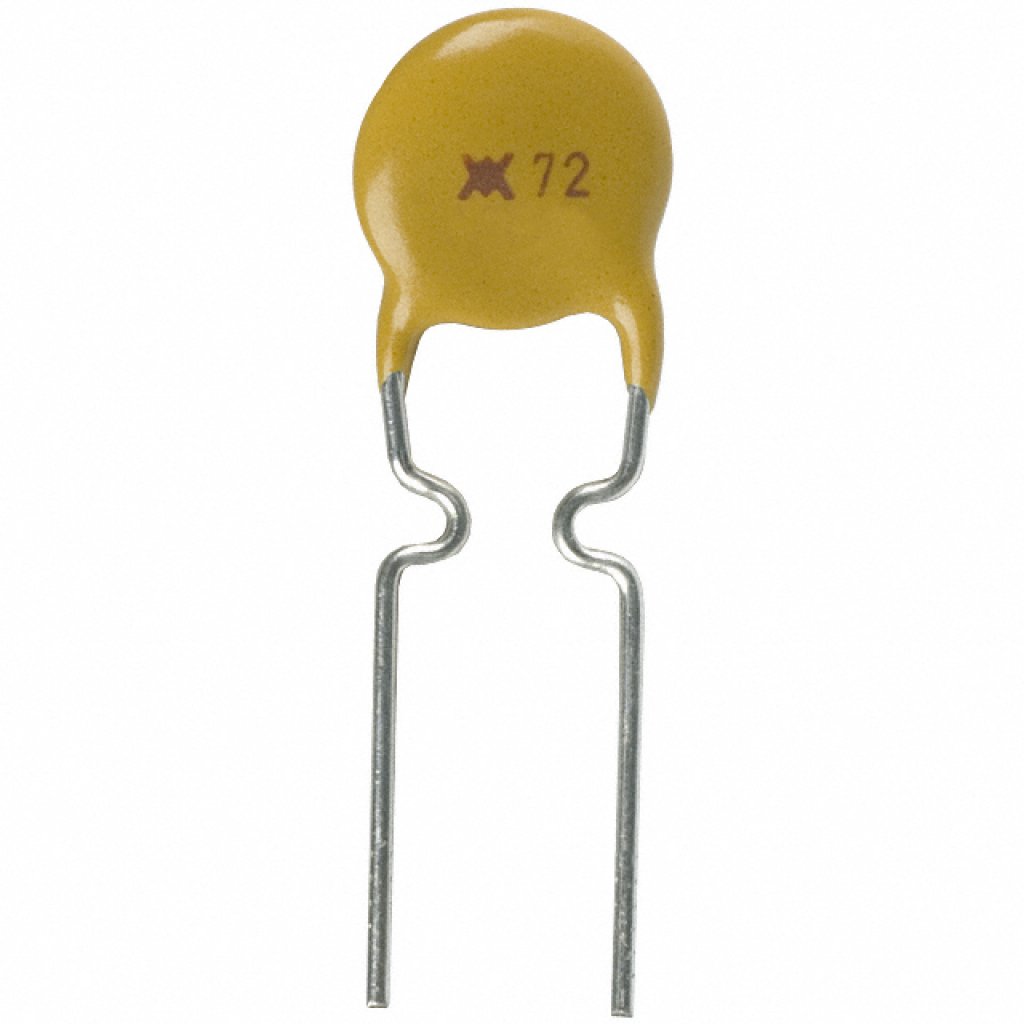

Самовосстанавливающийся предохранитель PTC 0.4A(hold) 0.8A(trip) 72V 40A 0.56W 3.8s 0.55Ohm, радиальные выводы, 7.6 X 3 X 13.5mm
У поставщика
ПроизводительLITTELFUSE
КатегорияПредохранители
У поставщиков
598 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:598 шт
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,49 |
| от 117 | 27,92 |
| от 234 | 25,89 |
| от 500 | 24,12 |
| от 1 000 | 22,93 |
Описание
Самовосстанавливающийся предохранитель PTC от Littelfuse. Рассчитан на рабочий ток 0,4 А и максимальное напряжение 72 В, сопротивление в холодном состоянии 0,55 Ом. Выполнен в радиальном корпусе для монтажа в отверстия. Применяется для защиты цепей в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Маркировка | Raychem Logo, Voltage 72, X 040 Part Identification, Lot Identification |
| Корпус | Radial |
| Document | SCD 21865 |
| Тип монтажа | Выводной |
| Ревизия | G |
| Компонент | RXE040 |
| Размеры | 7.6 X 3 X 13.5mm |
| Макс. ток | 40A |
| Описание | PolySwitch PTC resettable fuse |
| UL одобрение | current limiting impedance, per 1996 NEC, Tables 11 (c) and 11 (b) |
| Макс. напряжение | 72V |
| Производитель | Tyco Electronics / Raychem Circuit Protection |
| Recognitions | UL, CSA, TUV approved |
| Время срабатывания | 3.8s |
| Материал выводов | 24 AWG Tin Lead Plated Copper Clad Steel |
| Дата редакции | AUGUST 20, 2001 |
| Dimension A max | 7.6mm |
| Dimension B max | 13.5mm |
| Dimension C max | 5.8mm |
| Dimension C min | 4.3mm |
| Dimension D min | 7.6mm |
| Dimension E max | 3.0mm |
| Hold current 0c | 0.48A |
| Hold current 20c | 0.40A |
| Trip current 20c | 0.96A |
| Trip current 60c | 0.80A |
| Изоляционный материал | Cured, Flame Retarded Epoxy Polymer, UL94 V-0 |
| Reference documents | PS300 |
| Hold current 20c max | 0.52A |
| Hold current 20c min | 0.26A |
| Specification status | RELEASED |
| Trip current 20c max | 0.86A |
| Trip current 20c min | 0.55A |
| Примечание | /72V 0.4A |
| Initial resistance max | 1.29Ohm |
| Initial resistance min | 0.55Ohm |
| Post trip resistance max | 1.29Ohm |
| Post trip resistance min | 0.56Ohm |
| Power dissipation nominal | 0.56W |
| Time to trip test current | 2.0A |
| One hour tripped state resistance max | 1.29Ohm |
| One hour tripped state resistance min | 0.55Ohm |
| Тип предохранителя | самовосстанавливающийся |
