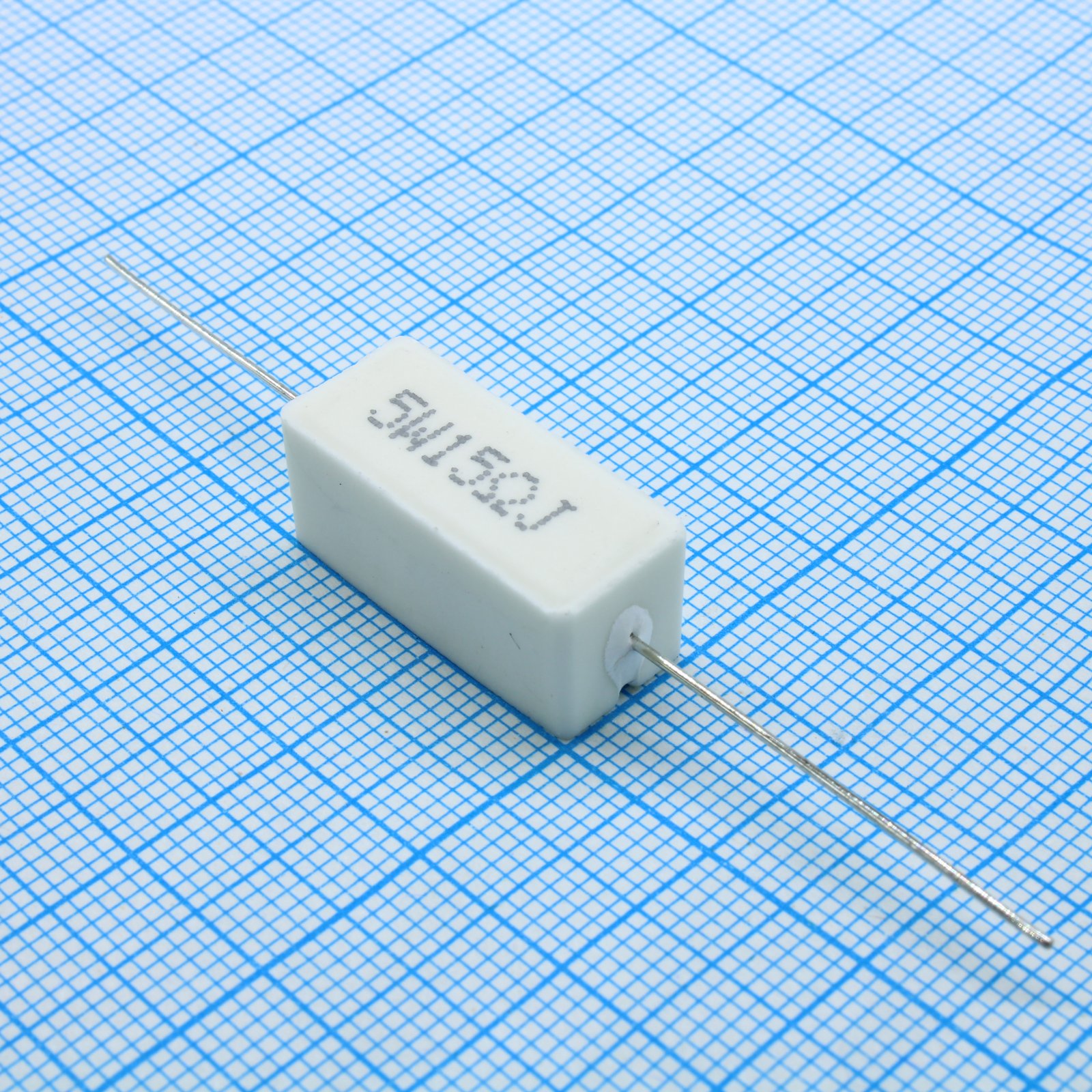

РЕЗИСТОРЫ Мощный постоянный резистор RUICHI RX27-1 15 Ом 5W 5% / SQP5, керамо-цементный корпус
У поставщика
ПроизводительRUICHI
КатегорияРезисторы постоянные мощные
У поставщиков
7 шт.
Цены поставщиков
Склад 13
В наличии:7 шт
Срок поставки: до недели
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,46 |
| от 97 | 5,95 |
| от 194 | 5,39 |
| от 388 | 4,85 |
| от 775 | 4,42 |
Описание
Мощный постоянный резистор RUICHI серии RX27-1 (аналог SQP5) в керамо-цементном корпусе. Предназначен для цепей с высокими нагрузками, обеспечивает стабильное сопротивление 15 Ом при мощности рассеивания 5 Вт. Отличается термостойкостью и надежностью в импульсных режимах, применяется в блоках питания, преобразователях и промышленной автоматике. Допуск сопротивления составляет 5%.
Технические характеристики
| Модель | SQP5 |
| Серия | RX-27 |
| Корпус | Axial |
| Особенности | Good heat-durability, Low temperature coefficient, Low noise, High load power, High insulating capacity, Nonflammability |
| Монтаж | Выводной |
| Структура | A: ceramic core; B: alloy lead; C: end cap; D: high stable stuff; E: ceramic shell; F: вывод |
| Размеры | H: 9mm; L: 22mm; W: 10mm; D: 0.75mm |
| Сопротивление | 15 Ом |
| Мощность | 5 Вт |
| Допуск | 5 % |
| Паяемость | 235°C for 5±0.5 seconds, soldering area over 95% |
| Тип компонента | Power wirewound ceramic cement resistor |
| Nonflammability | No visible flame |
| Кратковременная перегрузка | 2.5 times RCWV for 5 seconds, ΔR ≤ ±(2% R0+0.1Ω) |
| Термоциклирование | -65°C→room temp.→150°C→room temp. for 5 cycles, ΔR ≤ ±(5% R0+0.1Ω) |
| Температура снижения характеристик | 70°C |
| Допуск сопротивления | ±5% |
| Load life in moisture | 40±2°C, 90~95% RH at RCWV for 1000 hrs (1.5 hrs on, 0.5 hrs off), ΔR ≤ ±(5% R0+0.1Ω) |
| Resistance range oxide rod | 200Ω-100KΩ |
| Resistance range wirewound | 0.1Ω-300Ω |
| Диап. раб. темп. | -55°C to +275°C |
| Стойкость к теплу пайки | 350°C±10°C for 3±0.5 seconds, ΔR ≤ ±(1%R0+0.05Ω) |
| Temperature coefficient oxide rod | -350ppm/°C to +350ppm/°C |
| Temperature coefficient wirewound | -300ppm/°C to +300ppm/°C |
