Документация
RTT025101FTH
У поставщика
ПроизводительRALEC
У поставщиков
27 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 39
В наличии:27 шт.
Срок поставки: до недели
Норм. уп.: 10000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,13 |
| от 17 808 | 0,10 |
| от 30 137 | 0,09 |
| от 50 685 | 0,08 |
| от 84 932 | 0,07 |
Описание

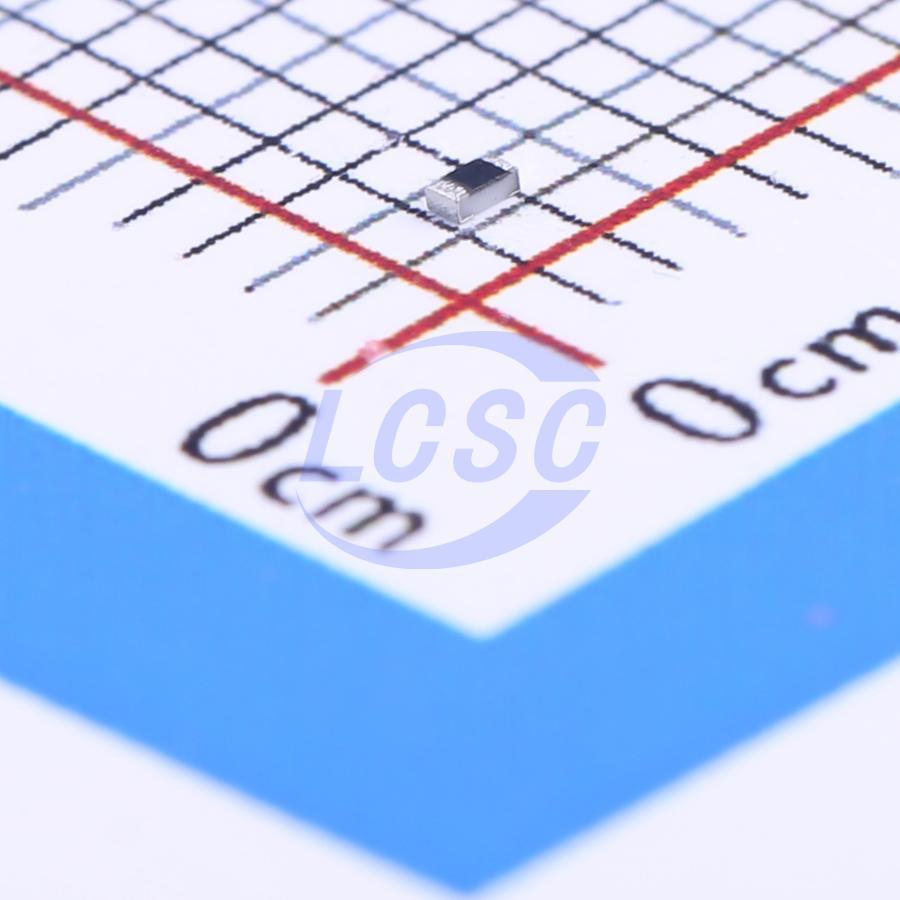

Резистор RTT025101FTH от RALEC — это чип-резистор типоразмера 0201, предназначенный для поверхностного монтажа. Компонент обеспечивает номинальное сопротивление 5,1 кОм с точностью ±1%, что подходит для цепей общего назначения. Благодаря миниатюрному корпусу применяется в компактной электронике, где требуется высокая плотность монтажа.
Технические характеристики
| Серия | RTT |
| Тип монтажа | SMD |
| Упаковка | TH: 2mm pitch carrier tape, 10000 pcs |
| Код размера | 0402 |
| Размеры | L1: 0.20±0.10mm; L2: 0.25±0.10mm; Ширина: 0.50±0.05mm; Высота: 0.30±0.05mm; Длина: 1.00±0.10mm |
| Сопротивление | 510Ω |
| Описание | Thick film chip resistor, general purpose, RoHS compliant, halogen-free |
| Артикул | RTT025101FTH |
| Ном. мощность | 1/16W |
| Выводы | Ni/Sn plated |
| Тип корпуса | SMD |
| Ном. ток | 1A |
| Ном. напряжение | 50V |
| Снижение мощности | Derate linearly from 70℃ to 155℃ |
| Current formula | I = √(P/R), limited by max rated current |
| Код сопротивления | 5101 |
| Voltage formula | E = √(R×P), limited by max rated voltage |
| Диапазон сопротивлений | 10Ω ~ 22MΩ (for F tolerance) |
| Сопротивление перемычки | Not applicable for this part (510Ω) |
| Кратковременная перегрузка | 2.5× rated voltage for 5s, resistance change ≤ ±(1.0%+0.05Ω) |
| Max overload current | 1.5A |
| Макс. перенапр. | 100V |
| Допуск сопротивления | ±1% |
| Сопр. изоляции | ≥10^9Ω |
| Intermittent overload | 2.5× rated voltage, 1s ON/25s OFF, 10000 cycles, resistance change ≤ ±(5.0%+0.10Ω) |
| Темп. коэф. | ±100ppm/℃ |
| Диап. раб. темп. | -55℃ ~ +155℃ |
| Диэлектрическая прочность | 300VAC for 1 minute |
