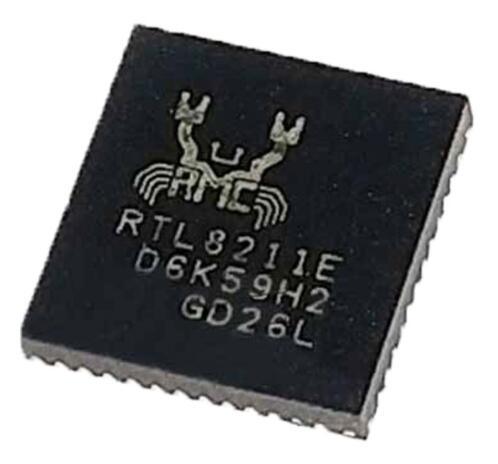

Микросхема связи RTL8211E-VB-CG
У поставщика
У поставщиков
1 449 шт.
Норм. уп.: 490
Цены поставщиков
Склад 13
В наличии:1 449 шт
Срок поставки: до недели
Норм. уп.: 490
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 209,82 |
| от 22 | 197,87 |
| от 43 | 188,38 |
| от 85 | 180,04 |
| от 170 | 174,41 |
Описание
Микросхема связи RTL8211E-VB-CG от REALTEK — это гигабитный Ethernet-трансивер. Выполнена в компактном 48-выводном корпусе QFN для поверхностного монтажа. Поддерживает скорость передачи данных 10/100/1000 Мбит/с. Применяется в сетевом оборудовании, маршрутизаторах и промышленной автоматике.
Технические характеристики
| Корпус | 48-pin QFN |
| Patents | US5,307,459, US5,434,872, US5,732,094, US6,570,884, US6,115,776, US6,327,625 |
| Led pins | Да |
| Тип монтажа | SMD |
| Интерфейс | RGMII |
| Кол-во выводов | 48 |
| Reset pin | Да |
| Размеры | 7mm x 7mm (typical for 48-QFN) |
| Описание | Integrated 10/100/1000M Ethernet Transceiver |
| Артикул | RTL8211E-VB-CG |
| Wake on lan | Да |
| Производитель | Realtek Semiconductor Corp. |
| Release date | 03 April 2012 |
| Interrupt pin | Да |
| Auto crossover | Да |
| Скорость Ethernet | 10/100/1000M |
| Ieee standards | IEEE 802.3, 802.3u, 802.3ab |
| Семейство продукта | RTL8211E/RTL8211EG |
| Supported speeds | 10/100/1000 Mbps |
| Частота кварца | 25 MHz |
| Io supply voltage | 3.3V / 2.5V / 1.8V |
| Mdc frequency max | 25 MHz |
| Потребляемая мощн. | TBD |
| Datasheet revision | 1.6 |
| Core supply voltage | 1.05V |
| Management interface | MDC/MDIO |
| Информация для заказа | RTL8211E-VB-CG |
| Register map available | Да |
| Block diagram available | Да |
| Диап. темп. хр. | -65°C to 150°C |
| Timing diagrams available | Да |
| Recommended supply voltage | 3.3V |
| Макс. напряжение питания | 3.6V |
| Диап. раб. темп. | 0°C to 70°C (Commercial) |
| Application diagram available | Да |
| Mechanical dimensions available | Да |
