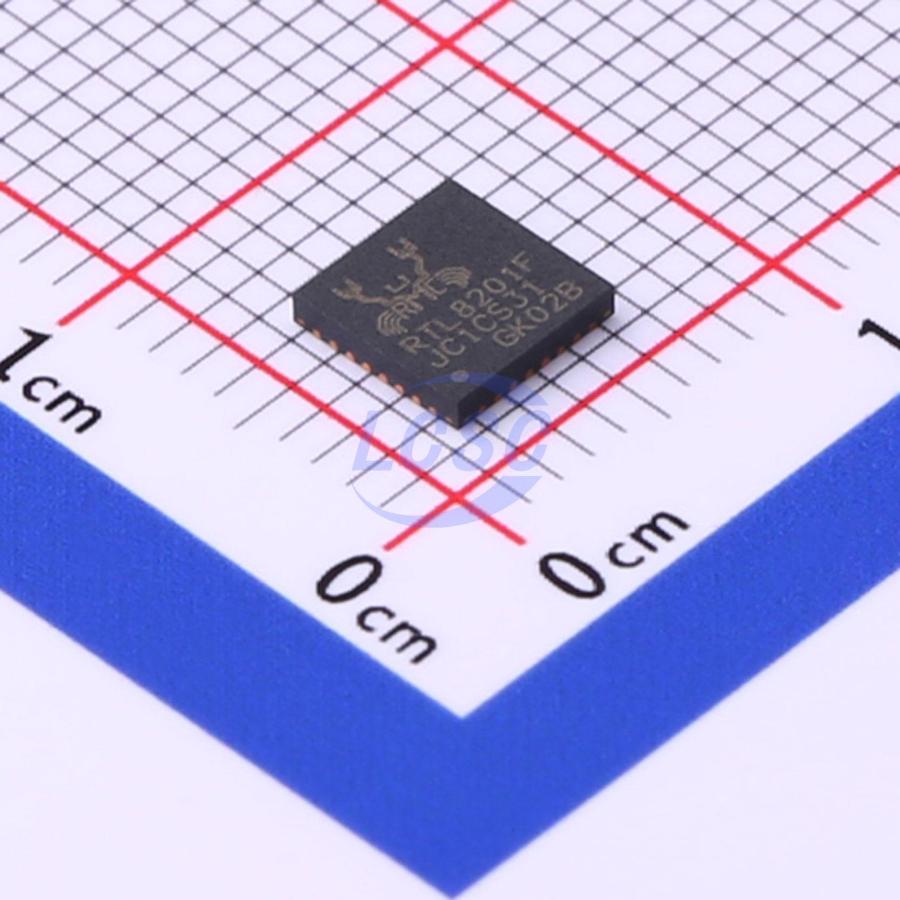

Микросхема связи RTL8201F-VB-CG
У поставщика
У поставщиков
4 961 шт.
Норм. уп.: 490
Цены поставщиков
Склад 13
В наличии:4 961 шт
Срок поставки: до недели
Норм. уп.: 490
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 59,63 |
| от 123 | 55,63 |
| от 246 | 52,95 |
| от 490 | 50,59 |
| от 1 470 | 49,00 |
Описание
Микросхема связи RTL8201F-VB-CG производства Realtek представляет собой однопортовый PHY-трансивер для сетей Fast Ethernet. Обеспечивает физический уровень передачи данных по витой паре с поддержкой стандарта 10/100 Мбит/с. Компонент предназначен для встраивания в сетевое оборудование, требующее надежного и компактного интерфейса Ethernet.
Технические характеристики
| Patents | US5,307,459, US5,434,872, US5,732,094, US6,570,884, US6,115,776, US6,327,625 |
| Тип монтажа | SMD |
| Ревизия | 1.4 |
| Auto mdix | Да |
| Скорость передачи данных | 10Mbps, 100Mbps |
| Интерфейс | MII, RMII, Serial Management Interface (MDC/MDIO) |
| Reset pin | Да |
| Io voltage | 3.3V |
| Описание | Single-Chip/Port 10/100M Ethernet PHYceiver with Auto MDIX |
| Eee support | Да |
| Led support | Да |
| Артикул | RTL8201F-VB-CG |
| Wol support | Да |
| Производитель | Realtek Semiconductor Corp. |
| Выводы корпуса | 32 |
| Корпус | QFN32-EP |
| Release date | 2011-11-30 |
| Block diagram | Да |
| Green package | Да |
| Register count | See Register Descriptions |
| Pin assignments | RTL8201F: 32-pin; RTL8201FL: 48-pin; RTL8201FN: 48-pin |
| Частота кварца | 25MHz |
| Interrupt support | Да |
| Application diagram | Да |
| Mmd register mapping | Да |
| Clock input frequency | 25MHz |
| Spread spectrum clock | Да |
| Power dissipation rmii | See Table 49 |
| Version identification | Да |
| Transmit bias reference | Да |
| Тип упаковки | Tray (палетта) |
| Диап. темп. хр. | -65°C to 150°C |
| Recommended supply voltage | 3.3V |
| Макс. напряжение питания | 3.6V |
| Диап. раб. темп. | 0°C to 70°C |
| Описание (англ.) | PHY 10Mbps/100Mbps 3.3V 32-Pin QFN EP |
| Device configuration interface | Да |
