Монитор электропитания 2.9В со сбросом по току SOT-23
У поставщика
ПроизводительRICH
КатегорияМикросхемы
У поставщиков
3 650 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 650 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,04 |
| от 103 | 18,00 |
| от 205 | 16,30 |
| от 409 | 15,00 |
| от 817 | 14,04 |
Описание

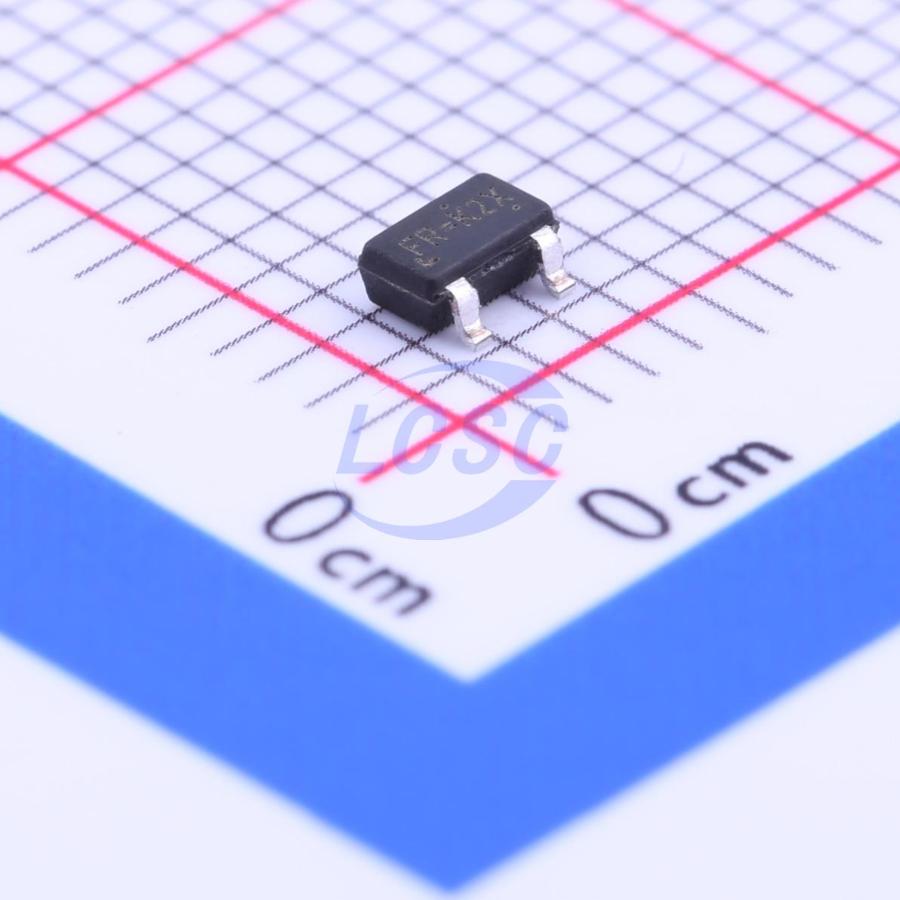

Микросхема монитора электропитания RT9818C-29GV от RICH. Устройство контролирует напряжение питания 2,9 В и формирует сигнал сброса при его падении. Выполнено в компактном корпусе SOT-23. Применяется в промышленной автоматике и бытовой электронике для защиты микроконтроллеров и логических схем.
Технические характеристики
| ЭСР HBM | 2kV |
| Корпус | SOT-23-3 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Reset type | Active Low (RESET) |
| Тип выхода | N-Channel Open-Drain |
| Reset delay | 20μs (max) |
| Соотв. RoHS | Да |
| Ток питания | 3μA (typ), 8μA (max) |
| Hysteresis width | 0.01VTH to 0.016VTH |
| Рассеиваемая мощность | 0.4W at 25°C |
| Threshold voltage | 2.9V |
| Reset timeout period | 220ms (typ), 143ms (min), 297ms (max) |
| Диап. раб. напр. | 0.9V to 6V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Reset output voltage low | 0.4V (max) at 3.5mA sink |
| Диап. темп. хр. | -65°C to 150°C |
| Диапазон темп. перехода | -40°C to 125°C |
| Температура пайки выводов | 260°C (10 sec) |
| Threshold voltage accuracy | ±1.5% |
| Диап. раб. темп. | -40°C to 85°C |
| Описание (англ.) | SOT-23 Monitors & Reset Circuits ROHS |
| Supply current vs input voltage | 3μA typical at 3V |
| Термосопротивление переход-среда | 250°C/W |
| Напряжение, В | 2,9 |
