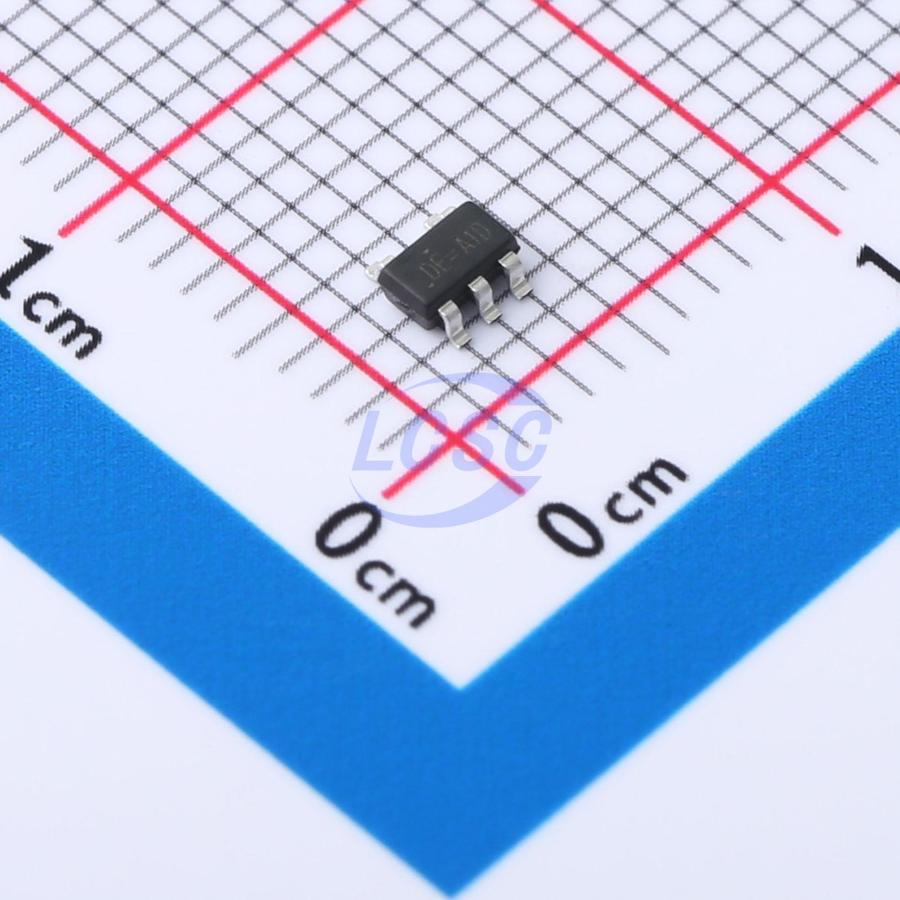

Стабилизатор с низким падением напряжения 3.3 В 0.3 А SOT23-5
У поставщика
ПроизводительRICH
КатегорияМикросхемы
У поставщиков
720 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:720 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 84 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,38 |
| от 117 | 7,65 |
| от 233 | 6,92 |
| от 465 | 6,37 |
| от 929 | 6,13 |
Описание
Микросхема стабилизатора с низким падением напряжения от RICH. Выдаёт стабильные 3.3 В при токе до 0.3 А, выполнена в компактном корпусе SOT-23-5. Работает в широком диапазоне температур от -40 до +85 °C. Подходит для портативной и бытовой электроники.
Технические характеристики
| PSRR | 70dB typ at 100Hz, 50dB typ at 10kHz |
| Green | Да |
| ESD (мм) | 200V |
| ЭСР HBM | 2kV |
| Корпус | SOT-23-5 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Время запуска | 50us typ |
| Ограничение тока | 360mA min, 400mA typ |
| Вых. ток | 300mA |
| Вых. напряжение | 3.3V |
| Соотв. RoHS | Да |
| Падение напряжения | 220mV typ @ 300mA, 300mV max |
| Входной конденсатор | 1uF X7R |
| Рег. линии | 0.3% max |
| Рег. нагрузки | 0.6% max |
| Ток в режиме ожидания | 0.01uA typ, 1uA max |
| Блокировочный конд. | 22nF (optional, for low noise) |
| Выходной конденсатор | 1uF X7R |
| Тепловая защита | 165C typ |
| Ток покоя | 90uA typ, 130uA max |
| Диап. вх. напр. | 2.5V to 5.5V |
| Enable threshold low | 0.4V max |
| Выходное напряжение шума | 100uVrms typ |
| En input bias current | 0nA typ, 100nA max |
| Enable threshold high | 1.2V min |
| Точность выходного напряжения | -2% to 2% |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диапазон темп. окр. | -40C to 85C |
| Power dissipation sot23 5 | 400mW @ TA=25C |
| Диап. темп. хр. | -65C to 150C |
| Абс. макс. входное напряжение | 6V |
| Диапазон темп. перехода | -40C to 125C |
| Температура пайки выводов | 260C, 10 sec |
| Гистерезис тепловой защиты | 30C typ |
| Описание (англ.) | IC REG LDO 3.3V 0.3A SOT23-5 |
| Thermal resistance ja sot23 5 | 250C/W |
| Thermal resistance jc sot23 5 | 25C/W |
| Рабочая температура | -40В°C ~ 85В°C |
