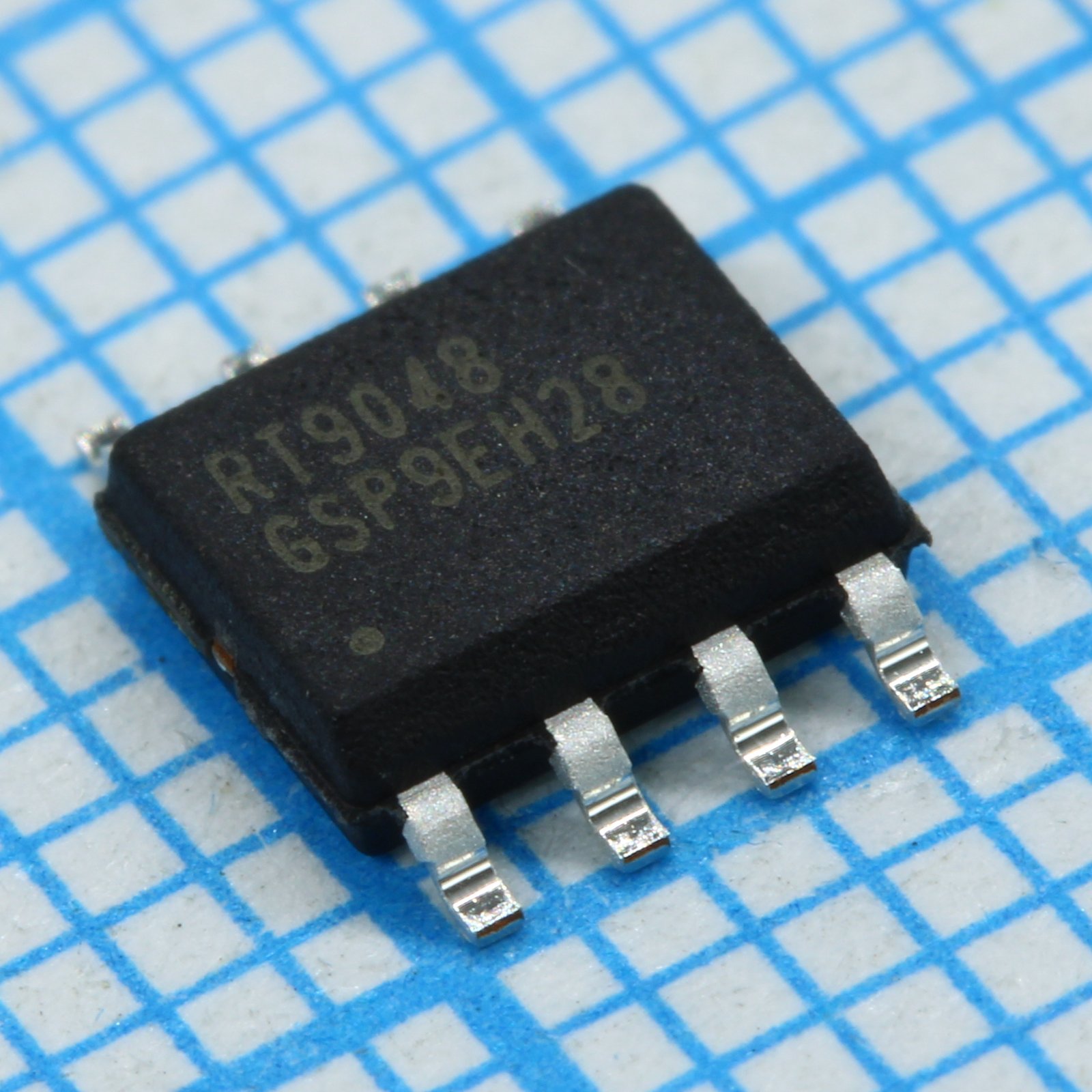

Стабилизатор напряжения линейный с низким падением ESOP-8
У поставщика
ПроизводительRICH
КатегорияМикросхемы
У поставщиков
958 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:958 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,95 |
| от 64 | 29,98 |
| от 127 | 27,54 |
| от 253 | 25,69 |
| от 506 | 24,31 |
Описание
Линейный стабилизатор напряжения (LDO) от RICH в компактном корпусе ESOP-8. Обеспечивает низкое падение напряжения и стабильное питание для чувствительных схем. Подходит для применения в промышленной автоматике и бытовой электронике.
Технические характеристики
| ЭСР HBM | 2kV |
| Корпус | ESOP-8 |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Описание | 2A, Low Input Voltage, Ultra-Low Dropout Linear Regulator with Enable |
| Exposed pad | Да |
| Артикул | RT9048GSP |
| Без галогенов | Да |
| Соотв. RoHS | Да |
| Current limit typ | 3A |
| Макс. вх. напр. | 6V |
| Мин. входное напряжение | 1.4V |
| Макс. вых. ток | 2A |
| Мин. вых. напряжение | 0.5V |
| Adj pin current max | 200nA |
| Adj pin current typ | 20nA |
| Dropout voltage typ | 400mV |
| Input capacitor min | 10uF |
| Стаб. по линии тип. | 0.2%/V |
| Типовая регулировка нагрузки | 0.5% |
| Enable logic low max | 0.4V |
| Мин. выходной конденсатор | 10uF |
| Макс. ток отключения | 10uA |
| Shutdown current typ | 1.5uA |
| Enable logic high min | 1.6V |
| Макс. рассеиваемая мощность | 2.04W |
| Ток покоя тип. | 0.7mA |
| Enable pin current max | 10uA |
| Enable pin current typ | 1uA |
| Other pins absolute max | 6V |
| Точность выходного напряжения | ±2% |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Current limit conditions | VIN=3.3V |
| Макс. темп. перехода | 150°C |
| Регулируемое вых. напр. | Да |
| Adj pin current conditions | VADJ=0.5V |
| Dropout voltage conditions | 2A |
| Температура пайки выводов | 260°C |
| Shutdown current conditions | VIN=6V, VEN=0V |
| Абс. макс. напряжение питания | 7V |
| Power dissipation conditions | TA=25°C |
| Quiescent current conditions | VIN=3.3V, IOUT=0A |
| Описание (англ.) | ESOP-8 Linear Voltage Regulators (LDO) ROHS |
| Enable pin current conditions | VEN=0V, VIN=6V |
| Feedback reference voltage max | 0.505V |
| Feedback reference voltage min | 0.495V |
| Over temperature protection trip | 160°C |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -40°C |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Тепл. сопр. переход-корпус | 15°C/W |
| Feedback reference voltage conditions | VIN=3.3V, VADJ=VOUT, IOUT=10mA |
| Lead temperature soldering conditions | 10 sec |
| Over temperature protection hysteresis | 30°C |
| Термосопротивление переход-среда | 49°C/W |
