Регулятор 3А процесса завершения приемника/источника
У поставщика
ПроизводительRICH
КатегорияМикросхемы
У поставщиков
2 500 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 500 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,15 |
| от 33 | 31,33 |
| от 66 | 29,56 |
| от 132 | 28,12 |
| от 264 | 27,36 |
Описание

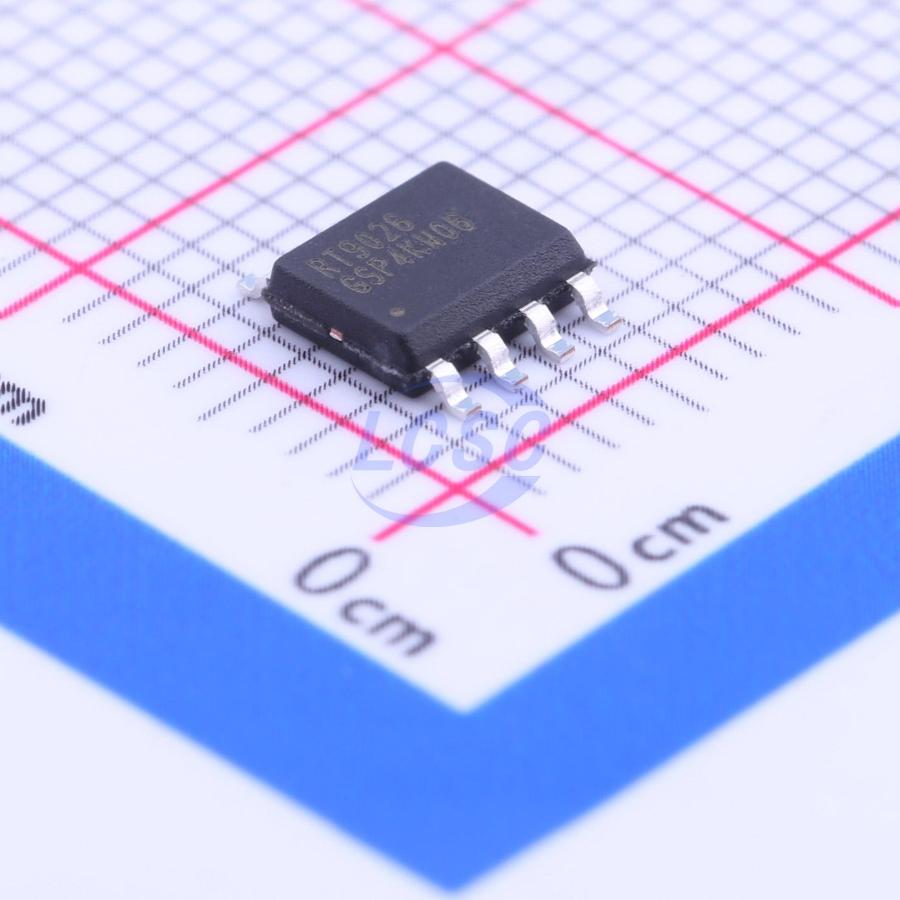

Микросхема RT9026GSP от RICH — это регулятор процесса завершения для DDR-памяти, работающий в режиме приёмника/источника. Устройство рассчитано на ток до 3 А и выпускается в компактном корпусе SOIC8. Применяется в материнских платах, серверах и промышленной автоматике для стабильного согласования линий памяти.
Технические характеристики
| RoHS | RoHS compliant and halogen free |
| ESD (мм) | 200V |
| ЭСР HBM | 2kV |
| Max vin | 6V |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| S3 state | VTT high-Z, VTTREF active |
| S5 state | VTT and VTTREF soft-off discharged to 0V |
| Компонент | RT9026GSP |
| Защита | Over current protection, thermal shutdown |
| Soft start | Built-in |
| Описание | 3A sink/source DDR termination regulator |
| Remote sensing | VTTSNS |
| Lead temperature | 260°C (10 sec) |
| Рассеиваемая мощность | 1.333W @ TA=25°C |
| Vtt normal levels | 1.25V/0.9V/0.75V/0.675V/0.6V |
| Max vldoin vddqsns | 3.6V |
| Выходная емкость | 20μF ceramic minimum |
| Vtt vttref voltage | 1/2 VDDQSNS |
| Диап. вх. напр. | 3.15V to 5.5V |
| Output current ddr3 | 2A source/sink |
| Vtt vttref accuracy | ±20mV |
| Vldoin voltage range | 1.2V to 3.3V |
| Vttref normal levels | 1.25V/0.9V/0.75V/0.675V/0.6V |
| Output current lpddr3 | 1.5A source/sink |
| Output current lpddr4 | 1.2A source/sink |
| Vttref output current | 10mA source/sink |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Output current ddri ddr2 | 3A source/sink |
| Диап. темп. хр. | -65°C to 150°C |
| Описание (англ.) | DDR Termination Regulator 3А |
| Тепловое сопр. переход-корпус | 28°C/W |
| Тепловое сопротивление переход-среда | 75°C/W |
