Стабилизатор напряжения линейный с низким падением напряжения 2.5 В 500 мА
У поставщика
ПроизводительRICH
КатегорияМикросхемы
У поставщиков
2 926 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 926 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 52 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,70 |
| от 74 | 12,70 |
| от 148 | 11,72 |
| от 296 | 10,95 |
| от 592 | 10,57 |
Описание
Линейный стабилизатор напряжения от RICH с фиксированным выходом 2,5 В и током до 500 мА. Модель отличается низким уровнем шума, быстрым откликом на переходные процессы и высоким подавлением пульсаций. Выполнена в компактном корпусе SOT-23-5. Подходит для питания чувствительных аналоговых узлов в портативной и бытовой электронике.
Технические характеристики
| PSRR | -50dB typ at 10kHz, IOUT=100mA |
| Green | Да |
| ESD (мм) | 200V |
| ЭСР HBM | 2kV |

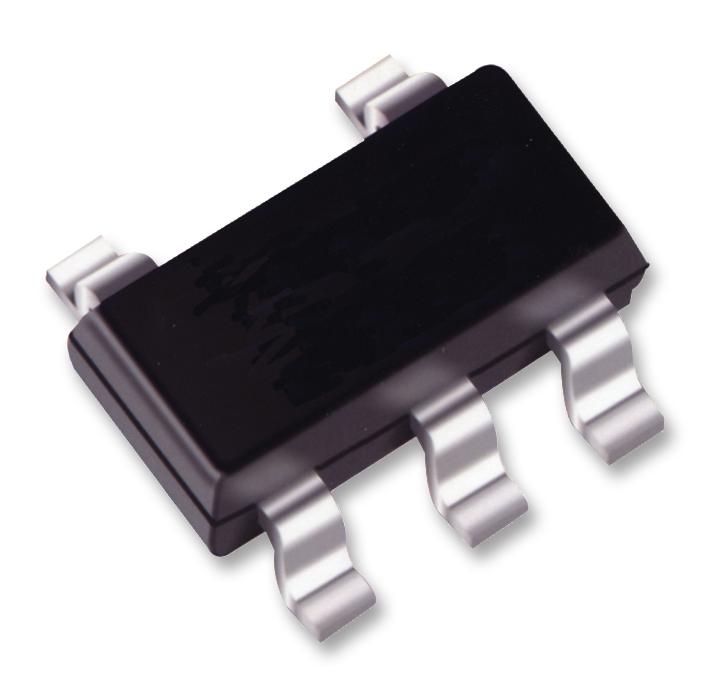

| Корпус | SOT-23-5 |
| Тип монтажа | SMD |
| Компонент | RT9013-25GB |
| Без свинца | Да |
| Описание | 500mA low dropout, low noise CMOS LDO regulator, fixed 2.5V output |
| Ограничение тока | 0.6A typ, 0.5A to 0.85A |
| Кол-во выводов | 5 |
| Вых. ток | 500mA |
| Вых. напряжение | 2.5V |
| Psrr frequency | 10kHz |
| Соотв. RoHS | Да |
| Падение напряжения | 250mV at 500mA (typ), 400mV max |
| Входной конденсатор | 1μF X7R ceramic |
| Рег. линии | 0.01%/V typ, 0.2%/V max |
| Рег. нагрузки | 0.6% max (1mA to 400mA, VIN<2.7V); 1% max (1mA to 500mA, VIN=2.7V to 5.5V) |
| Выходной конденсатор | 1μF X7R ceramic |
| Shutdown control | TTL-logic-controlled shutdown input, active high enable |
| Ток отключения | 0.7μA typ, 1.5μA max |
| Ток покоя | 25μA typ, 50μA max |
| Enable pin current | 0.1μA typ, 1μA max |
| Диап. вх. напр. | 2.2V to 5.5V |
| Enable threshold low | 0.6V max |
| Выходное напряжение шума | 30μVrms |
| Enable threshold high | 1.6V min |
| Точность выходного напряжения | ±2% at IOUT=10mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Maximum en input voltage | 6V |
| Диап. темп. хр. | -65°C to 150°C |
| Температура пайки выводов | 260°C (10 sec) |
| Power dissipation sot 23 5 | 0.4W at TA=25°C |
| Гистерезис тепловой защиты | 30°C typ |
| Maximum supply input voltage | 6V |
| Темп. тепловой защиты | 170°C typ |
| Описание (англ.) | 2.5V, 500mA LDO, featuring low noise, fast transient response, and high PSRR |
| Диапазон темп. окр. | -40°C to 85°C |
| Диапазон темп. перехода | -40°C to 125°C |
| Thermal resistance junction case sot 23 5 | 25°C/W |
| Thermal resistance junction ambient sot 23 5 | 250°C/W |
