DC/DC преобразователь напряжения (Step-Down) 0.8-20В/3А 340кГц
У поставщика
ПроизводительRICH
КатегорияМикросхемы
У поставщиков
577 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:577 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 42,48 |
| от 51 | 38,86 |
| от 100 | 35,89 |
| от 300 | 33,65 |
| от 500 | 31,98 |
Описание

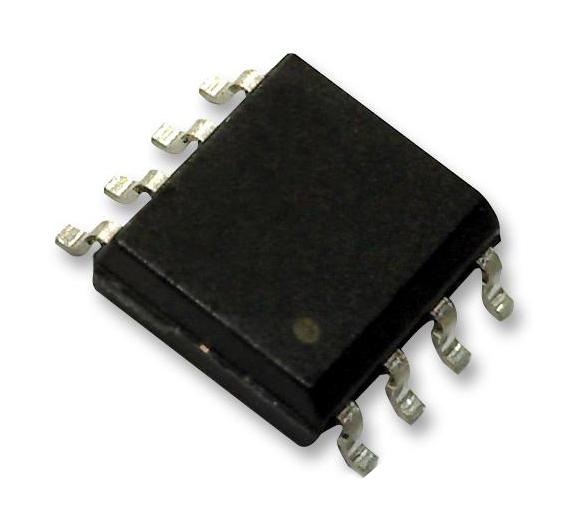

Микросхема RT8296AHZSP от RICH — это понижающий DC/DC преобразователь напряжения. Устройство работает с входным напряжением до 20 В и обеспечивает выход 0,8–20 В при токе до 3 А, частота преобразования — 340 кГц. Выпускается в компактном корпусе HSOP8. Применяется в промышленной автоматике, бытовой электронике и системах питания.
Технические характеристики
| Корпус | SOP-8 (Exposed Pad) |
| Тип монтажа | SMD |
| Режим управления | current mode |
| Корпус | HSOP8 |
| Ограничение тока | 5.1A (typ), 3.8A to 6.4A range |
| Макс. КПД | 95% |
| Время мягкого пуска | 13.5ms (with 0.1µF capacitor) |
| Тепловая защита | Да |
| Макс. вх. напр. | 23V |
| Мин. входное напряжение | 4.5V |
| Ток покоя | 0.8mA (typ), 1.2mA (max) |
| Макс. вых. ток | 3A |
| Макс. выходное напряжение | 20V |
| Мин. вых. напряжение | 0.8V |
| Integrated switches | Да |
| Частота перекл. | 340kHz |
| Shutdown supply current | 0.5µA (typ), 3µA (max) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 125°C |
| Темп. перехода мин. | -40°C |
| Synchronous rectification | Да |
| Feedback reference voltage | 0.8V (typ), ±1.5% accuracy |
| Input under voltage lockout | Да |
| Описание (англ.) | DC / DC voltage converter (Step-Down) 0.8-20V/3A, Fosc=340kHz |
| Low side switch on resistance | 85mΩ |
| High side switch on resistance | 85mΩ |
| Output under voltage protection | hiccup (H version) |
| Error amplifier transconductance | 940µA/V |
| Тепловое сопр. переход-корпус | 15°C/W |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -40°C |
| Тепловое сопротивление переход-среда | 75°C/W |
