DC/DC преобразователь напряжения (Step-Down) 1.22-26В/5А 500кГц
У поставщика
ПроизводительRICH
КатегорияМикросхемы
У поставщиков
108 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:108 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 48,91 |
| от 43 | 44,90 |
| от 86 | 41,61 |
| от 200 | 39,12 |
| от 400 | 37,28 |
Описание

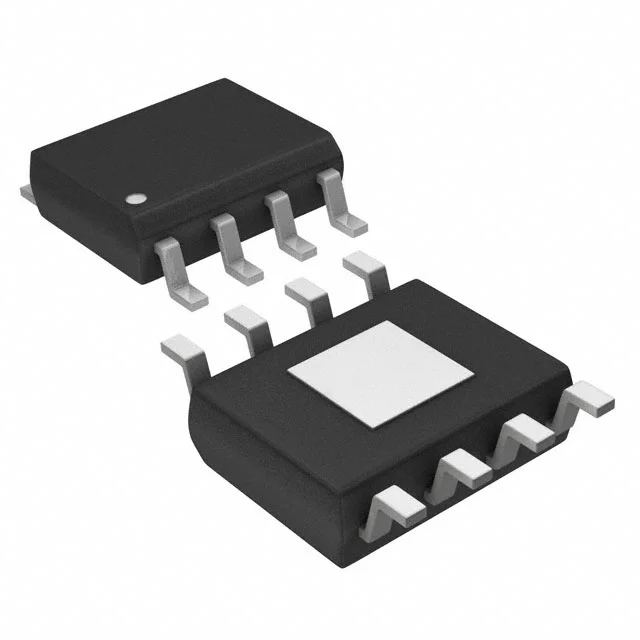

RT8289GSP от RICH — это понижающий DC/DC преобразователь напряжения. Микросхема работает на частоте 500 кГц, выдаёт стабильное выходное напряжение от 1,22 до 26 В при токе до 5 А. Выполнена в компактном корпусе SOP8. Подходит для блоков питания, промышленной автоматики и бытовой электроники.
Технические характеристики
| КПД | 90% |
| Тип упаковки | SOP-8 (Exposed Pad) |
| Корпус | SOP8 |
| Способ монтажа | SMD |
| Мин. время включения | 100ns |
| Ток отключения | 25μA |
| Current limit typ | 6.8A |
| Модель машины ЭСР | 200V |
| Макс. вх. напр. | 32V |
| Мин. входное напряжение | 5.5V |
| Soft start period | 4ms |
| Макс. коэффициент заполнения | 90% |
| Макс. вых. ток | 5A |
| Макс. выходное напряжение | 26V |
| Мин. вых. напряжение | 1.222V |
| Частота перекл. | 500kHz |
| ESD HBM | 2kV |
| Макс. рассеиваемая мощность | 1.333W |
| Макс. ток покоя | 1mA |
| Ток покоя тип. | 0.8mA |
| Enable pull up current | 1μA |
| Bootstrap capacitor min | 10nF |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Enable logic low voltage | 0.4V |
| Enable logic high voltage | 1.4V |
| Абс. макс. входное напряжение | 34V |
| Темп. тепловой защиты | 150°C |
| Описание (англ.) | DC / DC voltage converter (Step-Down) 1.22-26V/5A, Fosc=500kHz |
| Low side switch on resistance | 10Ω |
| Темп. хр. макс. | 150°C |
| Темп. хр. мин. | -65°C |
| Current sense transconductance | 5.5A/V |
| Feedback reference voltage max | 1.239V |
| Feedback reference voltage min | 1.202V |
| Feedback reference voltage typ | 1.222V |
| High side switch on resistance | 100mΩ |
| Under voltage lockout hysteresis | 200mV |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -40°C |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Short circuit oscillation frequency | 120kHz |
| Тепл. сопр. переход-корпус | 15°C/W |
| Термосопротивление переход-среда | 75°C/W |
| Under voltage lockout threshold rising | 4.2V |
