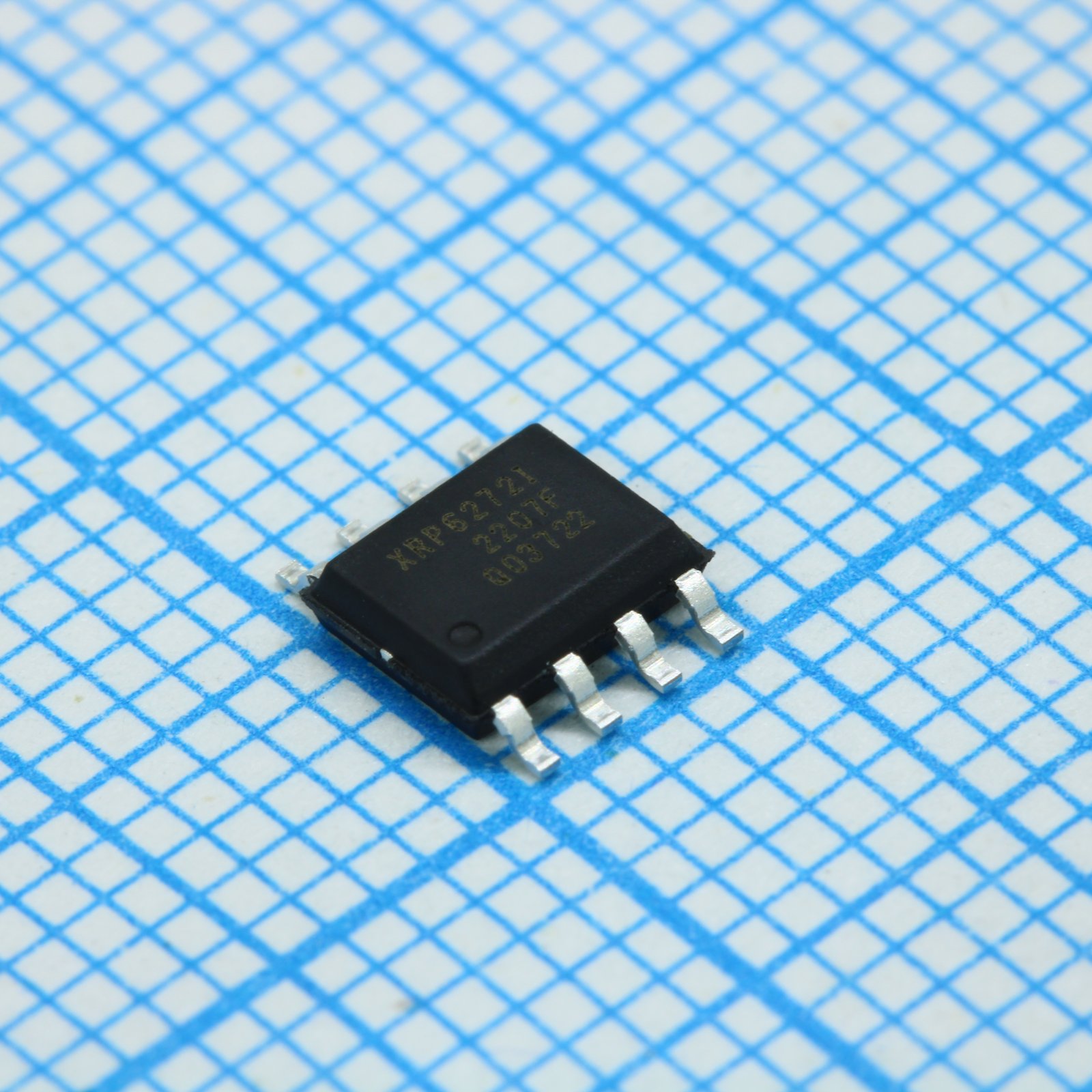

Преобразователь постоянного тока понижающий подстраиваемый выход 5А 8SOP
У поставщика
ПроизводительRICH
КатегорияМикросхемы
У поставщиков
358 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:358 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 64,87 |
| от 32 | 59,88 |
| от 64 | 55,80 |
| от 128 | 52,75 |
| от 256 | 50,46 |
Описание
Микросхема понижающего преобразователя постоянного тока от RICH. Работает при входном напряжении от 5,5 до 36 В, выдаёт ток до 5 А и частоту переключения 500 кГц. Выпускается в компактном корпусе 8-SOP-EP с расширенным диапазоном рабочих температур. Подходит для промышленной автоматики и источников питания общего назначения.
Технические характеристики
| ESD (мм) | 200V |
| ЭСР HBM | 2kV |
| Корпус | 8-SOP-EP |
| Функция | Step-Down Converter |
| Тип монтажа | SMD |
| КПД | up to 90% |
| Без галогенов | Да |
| Ограничение тока | 6A min, 7.5A typ, 9A max |
| Вых. ток | 5A |
| Соотв. RoHS | Да |
| Inductor values | 6.8μH to 22μH (depending on output voltage) |
| Входной конденсатор | 4.7μF/50V x2 (typical) |
| Мин. время включения | 100ns (typ), 150ns (max) |
| Выходной конденсатор | 22μF x2 (typical) |
| Ток отключения | 25μA (typ), 45μA (max) |
| Тепловая защита | 150°C (typ) |
| Рассеиваемая мощность | 1.333W at TA=25°C |
| Ток покоя | 0.6mA (typ), 1mA (max) |
| Опорное напряжение | 1.222V |
| Soft start period | 5ms (typ), 3ms min, 8.2ms max |
| Макс. коэффициент заполнения | 90% (typ), 85% min, 95% max |
| Bootstrap capacitor | 10nF or greater |
| Диап. вх. напр. | 5.5V to 36V |
| Internal soft start | Да |
| Enable threshold low | 0.4V |
| Частота генератора | 500kHz (typ), 425kHz min, 575kHz max |
| Диап. вых. напр. | 1.222V to 26V |
| Enable threshold high | 1.4V |
| Feedforward capacitor | 82pF (typical) |
| Internal compensation | Да |
| Shutdown mode current | 25μA |
| Enable pull up current | 1μA (typ) |
| Short circuit frequency | 150kHz (typ) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Feedback resistor values | R1=100kΩ, R2 varies (e.g., 100kΩ for 2.5V, 58.6kΩ for 3.3V, 31.6kΩ for 5V, 18kΩ for 8V) |
| Диапазон темп. окр. | -40°C to 85°C |
| Диап. темп. хр. | -65°C to 150°C |
| Диапазон темп. перехода | -40°C to 125°C |
| Температура пайки выводов | 260°C (10 sec) |
| Thermal shutdown protection | Да |
| Описание (англ.) | Buck DC/DC Conv, 5.5-36V In, 5A Out, 500kHz |
| Low side switch on resistance | 10Ω (typ), 15Ω (max) |
| High side switch on resistance | 110mΩ (typ), 160mΩ (max) |
| Under voltage lockout hysteresis | 315mV (typ) |
| Тепл. сопр. переход-корпус | 15°C/W |
| Рабочая температура | -40В°C ~ 85В°C |
| Cycle by cycle over current protection | Да |
| Термосопротивление переход-среда | 75°C/W |
| Under voltage lockout threshold rising | 4.2V (typ), 3.8V min, 4.5V max |
