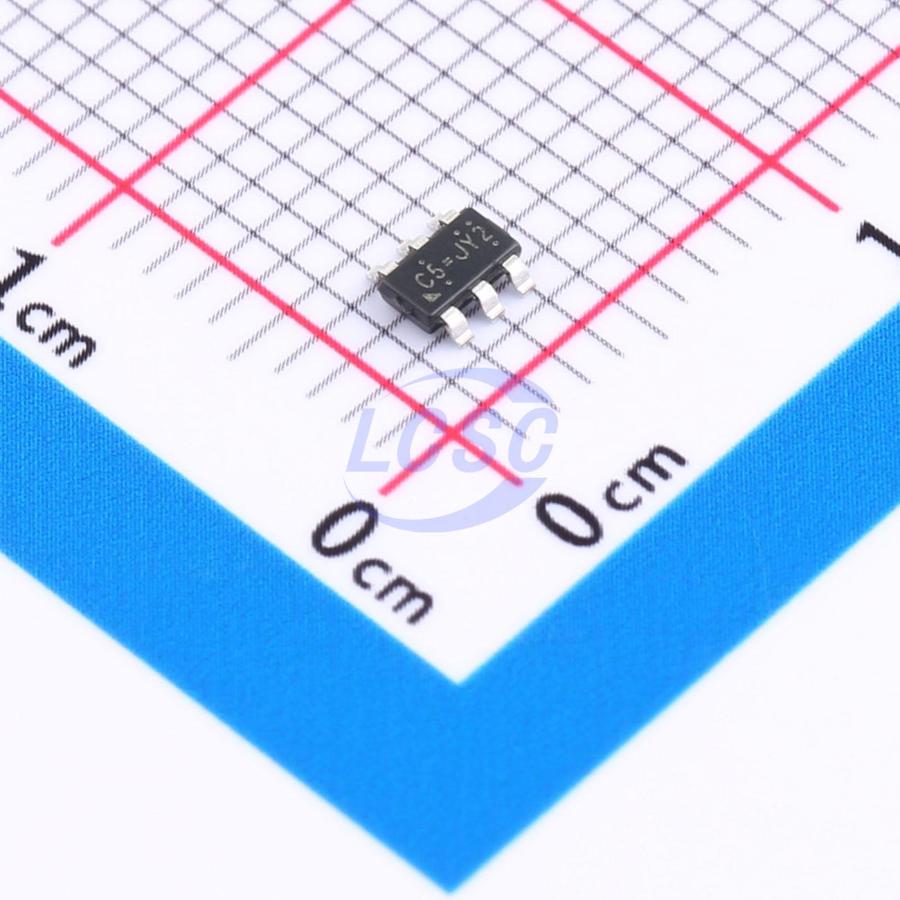

Преобразователь постоянного тока понижающий подстраиваемый 1.2А
У поставщика
ПроизводительRICH
КатегорияМикросхемы
У поставщиков
257 шт.
Цены поставщиков
Склад 13
В наличии:257 шт
Срок поставки: до недели
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,54 |
| от 67 | 28,66 |
| от 134 | 26,29 |
| от 267 | 24,50 |
| от 533 | 23,16 |
Описание
Микросхема понижающего преобразователя постоянного тока от RICH. Рассчитана на выходной ток до 1,2 А с регулируемым напряжением, работает в компактном корпусе TSOT-23-6. Подходит для использования в промышленной автоматике и бытовой электронике.
Технические характеристики
| ESD (мм) | 200V |
| ЭСР HBM | 2kV |
| Корпус | TSOT-23-6 |
| Функция | Buck converter |
| Тип монтажа | SMD |
| Компонент | RT8259GJ6 |
| КПД | 92% |
| Описание | 1.2A, 24V, 1.4MHz step-down converter |
| Min on time | 100ns |
| Применение | Distributed Power Systems, Battery Charger, Pre-Regulator for Linear Regulators, WLED Drivers |
| En logic low | 0.4V |
| Без галогенов | Да |
| Ограничение тока | 2.1A |
| En logic high | 1.4V |
| External diode | B230A |
| Макс. рабочий цикл | 80% |
| Кол-во выводов | 6 |
| Вых. ток | 1.2A |
| Соотв. RoHS | Да |
| Switch leakage | 10uA |
| Uvlo hysteresis | 200mV |
| En voltage range | 0V to 5.5V |
| Feedback current | 0.1uA |
| Ток отключения | 25uA |
| Тепловая защита | 150°C |
| Мин. ток ограничения | 1.6A |
| Макс. вх. напр. | 24V |
| Мин. входное напряжение | 4.5V |
| Рассеиваемая мощность | 0.4W |
| Ток покоя | 0.55mA |
| En pull up current | 1uA |
| Package alternative | SOT-23-6 |
| Частота перекл. | 1.4MHz |
| Feedback current max | 0.3uA |
| Диап. вых. напр. | 0.8V to 15V |
| Switch on resistance | 0.3Ω |
| Макс. ток покоя | 1mA |
| Uvlo threshold rising | 4.2V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65°C to 150°C |
| Диапазон частоты переключения | 1.2MHz to 1.6MHz |
| Feedback reference voltage | 0.8V |
| Температура пайки выводов | 260°C |
| Макс. напряжение питания | 26V |
| Рекомендуемый входной конденсатор | 10uF |
| Output voltage absolute max | 15V |
| Uvlo threshold rising range | 3.9V to 4.5V |
| Рекомендуемый выходной конденсатор | 22uF |
| Описание (англ.) | IC REG BUCK ADJ TSOT23-6 |
| Bootstrap capacitor recommended | 0.1uF |
| Recommended component selection | VOUT=5V: L1: 6.8uH; R1: 62k; R2: 12k; VOUT=8V: L1: 10uH; R1: 68k; R2: 7.5k; VOUT=10V: L1: 10uH; R1: 68k; R2: 5.9k; VOUT=15V: L1: 15uH; R1: 68k; R2: 3.9k; VOUT=1.2V: L1: 2uH; R1: 62k; R2: 124k; VOUT=1.8V: L1: 2uH; R1: 62k; R2: 49.9k; VOUT=2.5V: L1: 3.6uH; R1: 62k; R2: 29.4k; VOUT=3.3V: L1: 4.7uH; R1: 62k; R2: 19.6k |
| Feedback reference voltage range | 0.784V to 0.816V |
| Диапазон темп. окр. | -40°C to 85°C |
| Тепловое сопротивление переход-среда | 250°C/W |
| Диапазон темп. перехода | -40°C to 125°C |
| Рабочая температура | -40В°C ~ 85В°C |
