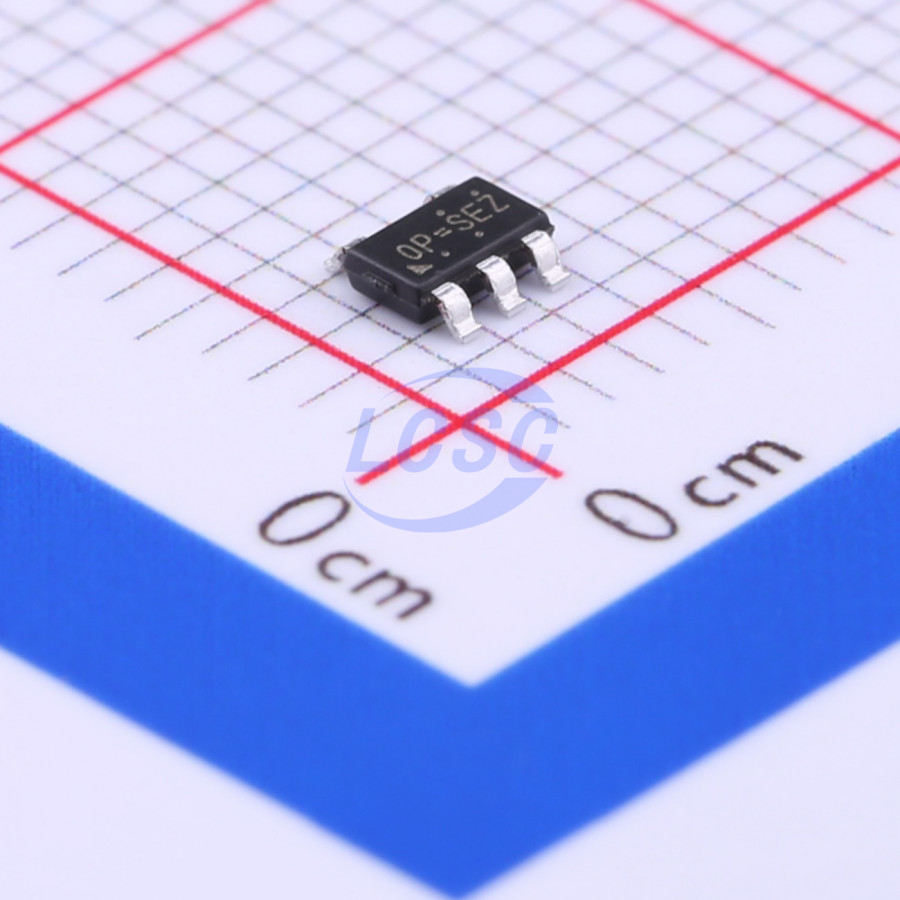

RT8096CHGJ5
У поставщика
ПроизводительRICH
КатегорияМикросхемы
У поставщиков
2 883 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 883 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 48 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,47 |
| от 67 | 13,47 |
| от 133 | 12,47 |
| от 266 | 11,68 |
| от 531 | 11,28 |
Описание
Микросхема RT8096CHGJ5 от RICH — это компактный ШИМ-контроллер в корпусе TSOT-23-5. Устройство рассчитано на работу с широким диапазоном входных напряжений и обеспечивает стабильное выходное напряжение. Подходит для использования в блоках питания, LED-освещении и портативной электронике.
Технические характеристики
| ЭСР HBM | 2kV |
| Корпус | TSOT-23-5 |
| Особенности | Efficiency Up to 95%, RDSON 160mOhm HS / 110mOhm LS, VIN Range 2.5V to 6V, VREF 0.6V with ±2% Accuracy, CMCOT Control Loop Design for Best Transient Response, Robust Loop Stability with Low-ESR (MLCC) COUT, Fixed Soft-Start 1.2ms; PGOOD Function in TSOT-23-6, Cycle-by-Cycle Over Current Protection, Input Under Voltage Lockout, Output Under Voltage Protection (UVP Hiccup), Thermal Shutdown Protection, Power Saving at Light Load |
| Тип монтажа | SMD |
| Без свинца | Да |
| Кол-во выводов | 5 |
| Описание | 1A, 1.5MHz, 6V CMCOT Synchronous Step-Down Converter |
| Артикул | RT8096CHGJ5 |
| Pgood delay | 2ms |
| Применение | STB, Cable Modem, & xDSL Platforms, LCD TV Power Supply & Metering Platforms, General Purpose Point of Load (POL) |
| Без галогенов | Да |
| Uvp threshold | 0.2V |
| Макс. КПД | 95% |
| Low side rdson | 110mOhm |
| Соотв. RoHS | Да |
| High side rdson | 160mOhm |
| Pg mosfet rdson | 100Ohm |
| Pgood threshold | 0.54V |
| Время мягкого пуска | 1.2ms |
| Тепловая защита | 150°C |
| Макс. вх. напр. | 6V |
| Мин. входное напряжение | 2.5V |
| Опорное напряжение | 0.6V |
| Lx voltage abs max | VIN + 0.3V |
| Макс. вых. ток | 1A |
| Макс. выходное напряжение | 3.4V |
| Мин. вых. напряжение | 0.6V |
| Частота перекл. | 1.5MHz |
| Lx voltage transient | -4.5V to 7.5V |
| Мощн. рас. 25°C | 0.43W |
| Тепловое сопротивление JA | 230.6°C/W |
| Тепловое сопротивление JC | 21.8°C/W |
| Supply voltage abs max | 6.5V |
| Current limit threshold | 1.5A |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -40°C |
| Температура пайки выводов | 260°C |
| Reference voltage accuracy | ±2% |
| Гистерезис тепловой защиты | 20°C |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -40°C |
