Преобразователь постоянного тока синхронный понижающий 18В 2.5А 500кГц
У поставщика
ПроизводительRICH
КатегорияМикросхемы
У поставщиков
500 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:500 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,28 |
| от 58 | 33,09 |
| от 116 | 30,46 |
| от 231 | 28,49 |
| от 461 | 27,00 |
Описание

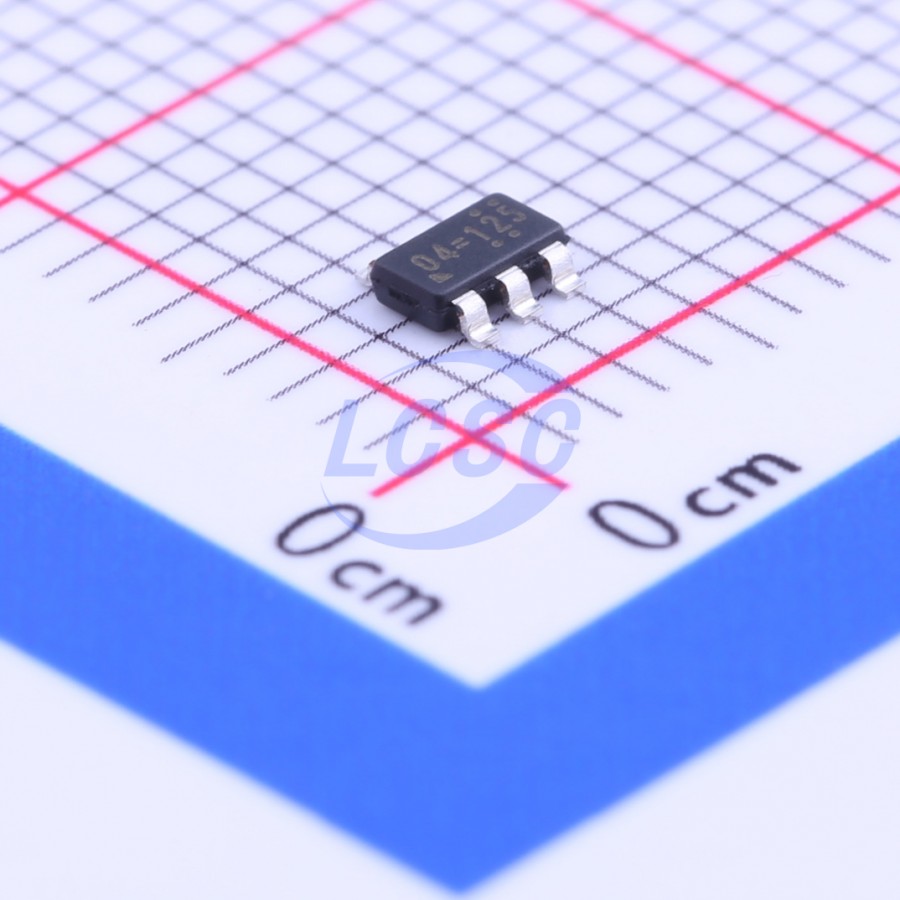

Микросхема RICH — синхронный понижающий преобразователь постоянного тока. Работает при входном напряжении до 18 В и обеспечивает выходной ток до 2,5 А с частотой переключения 500 кГц. Выполнена в компактном корпусе TSOT23-6. Подходит для источников питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| ЭСР HBM | 2kV |
| Корпус | TSOT23-6 |
| Тип монтажа | SMD |
| КПД | up to 95% |
| Без галогенов | Да |
| Low side rdson | 90mΩ |
| Вых. ток | 2.5A |
| Соотв. RoHS | Да |
| High side rdson | 150mΩ |
| Мин. время включения | 60ns |
| Время мягкого пуска | 800µs |
| Uvlo hysteresis | 340mV |
| Ток отключения | 4µA (max) |
| Ток покоя | 0.5mA (typ) |
| Макс. коэффициент заполнения | 90% |
| Диап. вх. напр. | 4.3V to 18V |
| Частота перекл. | 500kHz |
| Current limit valley | 3.4A (typ), 2.7A min, 4A max |
| Enable threshold low | 1.03V (typ, 0.93V min, 1.13V max) |
| Output uv delay time | 250µs |
| Диап. вых. напр. | 0.6V to 8V |
| Enable threshold high | 1.29V (typ, 1.19V min, 1.39V max) |
| Uvlo threshold rising | 3.9V (typ, 3.55V min, 4.25V max) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output uv trip threshold | 75% (typ, 70% min, 80% max) |
| Диапазон темп. окр. | -40°C to 85°C |
| Диап. темп. хр. | -65°C to 150°C |
| Feedback threshold voltage | 0.6V (typ, 591mV min, 609mV max) |
| Thermal shutdown threshold | 160°C |
| Output discharge resistance | 50Ω (typ), 100Ω max |
| Гистерезис тепловой защиты | 20°C |
| Описание (англ.) | 2.5A, 18V, 500kHz ACOT® synchronous buck converter |
| Тепл. сопр. переход-корпус | 15°C/W |
| Диапазон темп. перехода | -40°C to 125°C |
| Термосопротивление переход-среда | 70°C/W |
