Преобразователь постоянного тока понижающий асинхронный подстраиваемый вход 60В выход 2.5А ESOP-8
У поставщика
ПроизводительRICH
КатегорияМикросхемы
У поставщиков
1 670 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 670 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 49,57 |
| от 129 | 46,21 |
| от 257 | 43,95 |
| от 513 | 41,96 |
| от 1 026 | 40,63 |
Описание

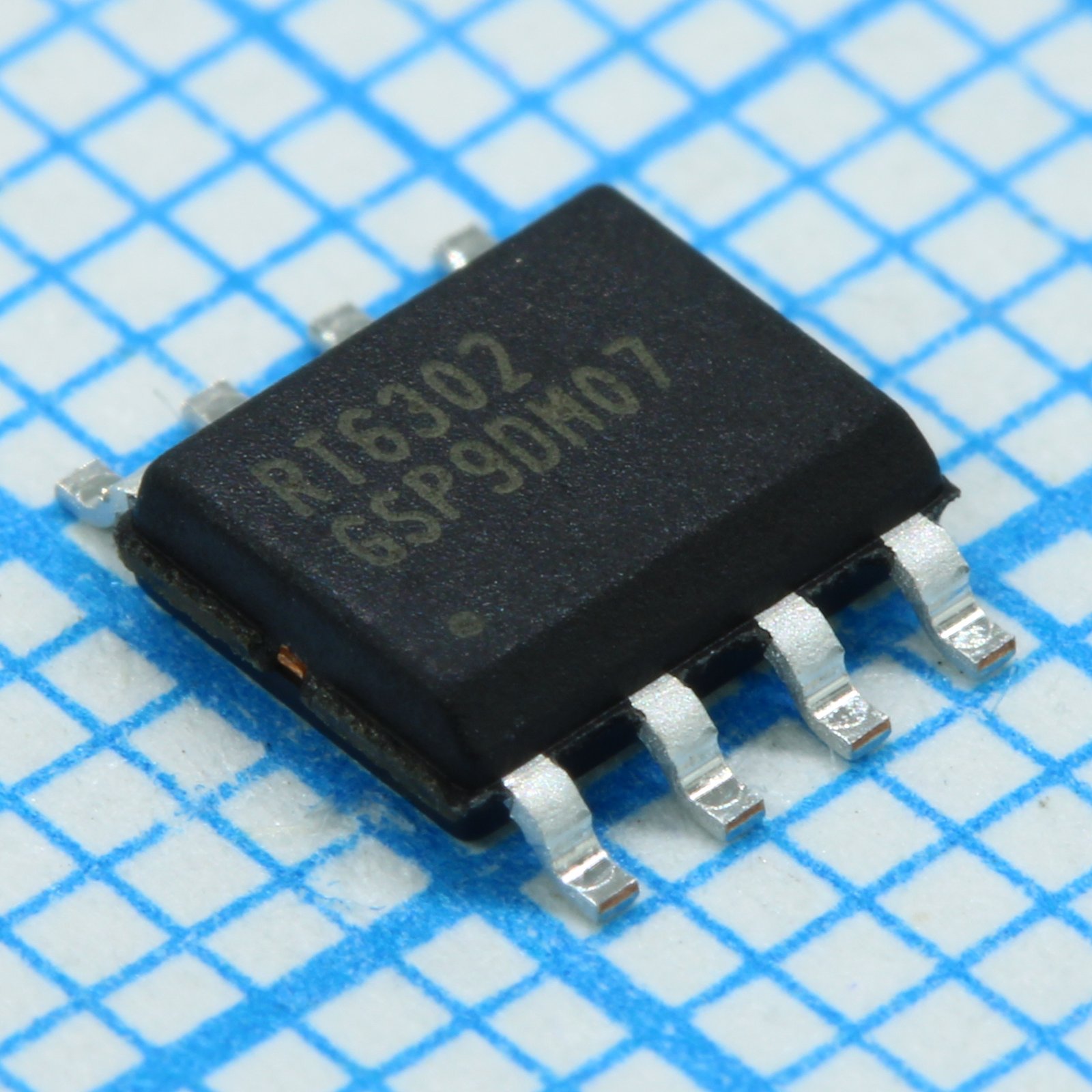

RT6302GSP — понижающий асинхронный преобразователь постоянного тока от RICH. Микросхема рассчитана на входное напряжение до 60 В и выходной ток до 2,5 А, выполнена в компактном корпусе ESOP-8. Подходит для блоков питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | SOP-8 (Exposed Pad) |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Soft start | Да |
| Exposed pad | Да |
| Применение | 12V Power Systems, 24V Power Systems, 48V Power Systems, GPS, Entertainment |
| Режим управления | Peak Current Mode |
| Enable control | Да |
| Adjustable uvlo | Да |
| Входной конденсатор | 4.7µF |
| Ток отключения | 1.3µA |
| Макс. вх. напр. | 60V |
| Мин. входное напряжение | 4V |
| Power saving mode | Да |
| Ток покоя | 90µA |
| Опорное напряжение | 0.8V |
| Макс. вых. ток | 2.5A |
| Макс. выходное напряжение | VIN |
| Мин. вых. напряжение | 0.8V |
| Reference accuracy | ±1.5% |
| Bootstrap capacitor | 0.1µF |
| Диап. вх. напр. | 4.5V to 60V |
| Защита | UVLO, UVP, OVP, OCP, OTP |
| High side mosfet rdson | 150mΩ |
| Макс. частота переключения | 2.5MHz |
| Мин. частота переключения | 100kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -40°C to 125°C |
| Synchronizable frequency max | 2.2MHz |
| Synchronizable frequency min | 300kHz |
| Описание (англ.) | BUCK ADJ 60VIN 2.5A ASYNC ESOP-8 |
| Input voltage range soft start finished | 4V to 60V |
