Преобразователь постоянного тока понижающий вход 17В выход 3A
У поставщика
ПроизводительRICH
КатегорияМикросхемы
У поставщиков
521 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:521 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,13 |
| от 61 | 15,05 |
| от 121 | 13,98 |
| от 242 | 13,13 |
| от 483 | 12,70 |
Описание

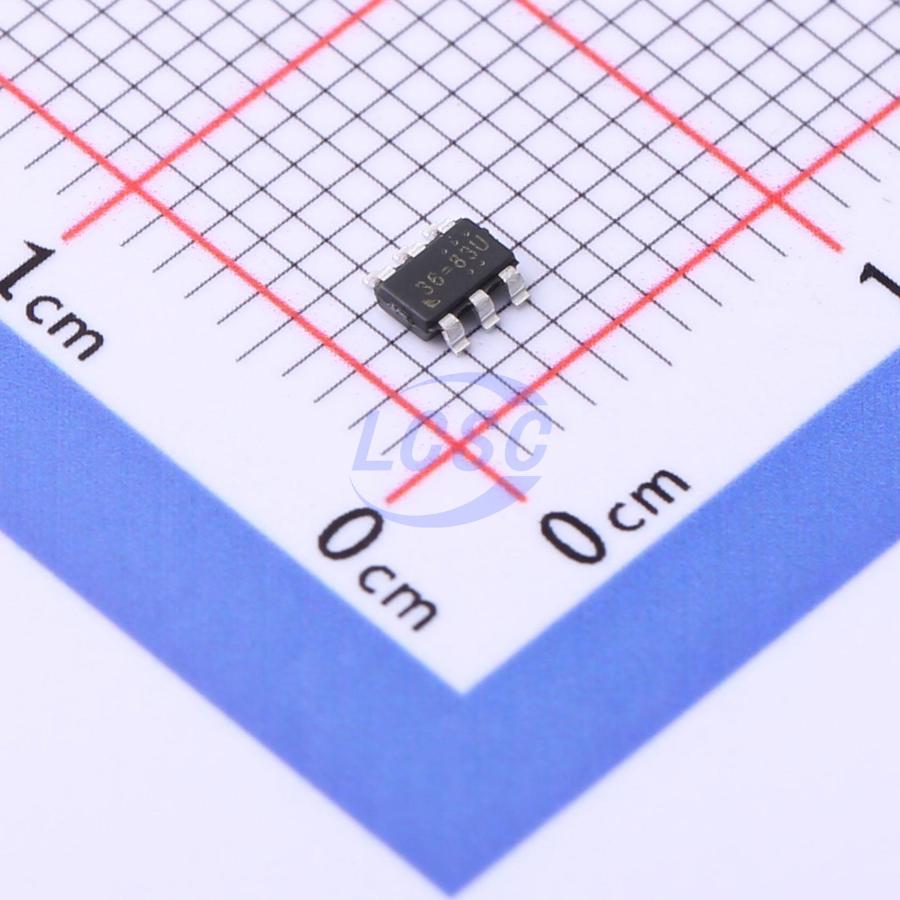

Микросхема RICH RT6253AHGJ6F — это понижающий преобразователь постоянного тока. Работает при входном напряжении до 17 В и обеспечивает выходной ток до 3 А. Выполнена в компактном корпусе TSOT23-6 с защитой от перегрузки по току. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Тип монтажа | SMD |
| Режим управления | Advanced Constant On-Time (ACOT) |
| Тип упаковки | TSOT-23-6 (FC) |
| Корпус | TSOT23-6 |
| Operation mode | Power Saving Mode (PSM) - RT6253A |
| Rds on low side | 50mΩ |
| Rds on high side | 95mΩ |
| Макс. вх. напр. | 17V |
| Мин. входное напряжение | 4.5V |
| Макс. вых. ток | 3A |
| Макс. выходное напряжение | 7V |
| Мин. вых. напряжение | 0.765V |
| Защита | Input UVLO, Output UVP with Hiccup, High-side/Low-side OCP, OTP |
| Soft start time typ | 1ms |
| Частота перекл. | 580kHz |
| Shutdown current typ | 10μA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Enable threshold logic low | VEN_L (not specified) |
| Enable threshold logic high | VEN_H (not specified) |
| Рекомендуемый входной конденсатор | >20μF MLCC |
| Описание (англ.) | 17V Input, 3A, ACOT® Buck Converter with Both FETs OC Protection |
| Bootstrap capacitor recommended | 0.1μF |
| Feedback reference voltage accuracy | ±1% |
